اگر با برق، الکترونیک، تعمیرات یا تجهیزات صنعتی سروکار داشته باشید، احتمالا یکی از اولین ابزارهایی که به آن نیاز پیدا میکنید مولتی متر است. مولتی متر یک دستگاه اندازه گیری چندکاره است که میتواند پارامترهایی مانند ولتاژ، جریان و مقاومت را اندازه گیری کند و در بسیاری از مدلها امکاناتی مانند تست دیود، تست پیوستگی، اندازه گیری ظرفیت خازن و فرکانس نیز وجود دارد.
ما در دارمکو هنگام بررسی و انتخاب مولتی مترها فقط به ظاهر دستگاه یا تعداد قابلیتهای نوشته شده روی جعبه توجه نمیکنیم. نوع استفاده، رنج اندازه گیری، امکانات دستگاه، کیفیت ساخت و شرایط کاری کاربر همگی در انتخاب یک مولتی متر مناسب اهمیت دارند. در این مقاله ابتدا با مولتی متر و کاربردهای آن آشنا میشویم و سپس انواع مولتی متر را بررسی میکنیم.
مولتی متر چیست؟
مولتی متر (Multimeter) یک ابزار اندازه گیری الکتریکی است که چندین قابلیت اندازه گیری را در یک دستگاه ترکیب میکند. به همین دلیل به جای استفاده از چند دستگاه جداگانه، میتوان با یک مولتی متر بسیاری از اندازه گیریهای روزمره برق و الکترونیک را انجام داد.
بسته به مدل مولتی متر، این دستگاه میتواند برای اندازه گیری ولتاژ AC و DC، جریان، مقاومت، فرکانس و ظرفیت خازن استفاده شود. بعضی مدلها نیز قابلیتهایی مانند تست دیود، تست اتصال یا بوق، اندازه گیری دما، تست ترانزیستور و امکانات پیشرفتهتر دارند.
تفاوت مولتی مترها فقط در تعداد قابلیتها نیست. دو دستگاه ممکن است هر دو ولتاژ و مقاومت را اندازه گیری کنند، اما از نظر رنج اندازه گیری، دقت، نوع نمایشگر، حفاظت ورودی، روش انتخاب رنج و کاربرد هدف با یکدیگر تفاوت داشته باشند.
مولتی متر چه کاربردی دارد؟
کاربرد اصلی مولتی متر، اندازه گیری و بررسی پارامترهای الکتریکی است. در تجربه ما، نوع استفاده از مولتی متر ارتباط مستقیمی با انتخاب مدل مناسب دارد؛ برای مثال دستگاهی که برای بررسی یک مدار خانگی استفاده میشود لزوما انتخاب مناسبی برای تعمیرات برد یا کار صنعتی نیست.
اندازه گیری ولتاژ AC و DC
یکی از پرکاربردترین قابلیتهای مولتی متر، اندازه گیری ولتاژ است. با استفاده از مولتی متر میتوان ولتاژ منابع DC مانند باتری و آداپتور یا ولتاژ AC در مدارهای برق را بررسی کرد.
مقاله آموزش اندازه گیری ولتاژ AC , DC با مولتی متر
اندازه گیری جریان
بسیاری از مولتی مترهای دیجیتال امکان اندازه گیری جریان را دارند. برای این کار باید سیمهای دستگاه در ترمینال مناسب قرار گرفته و مولتی متر به شکل صحیح در مدار قرار بگیرد.در این قسمت توجه به رنج جریان و ترمینال ورودی اهمیت زیادی دارد؛ زیرا اتصال اشتباه مولتی متر در حالت اندازه گیری جریان میتواند باعث سوختن فیوز داخلی یا آسیب به دستگاه شود.
مقاله آموزش اندازه گیری جریان AC,DC با مولتی متر

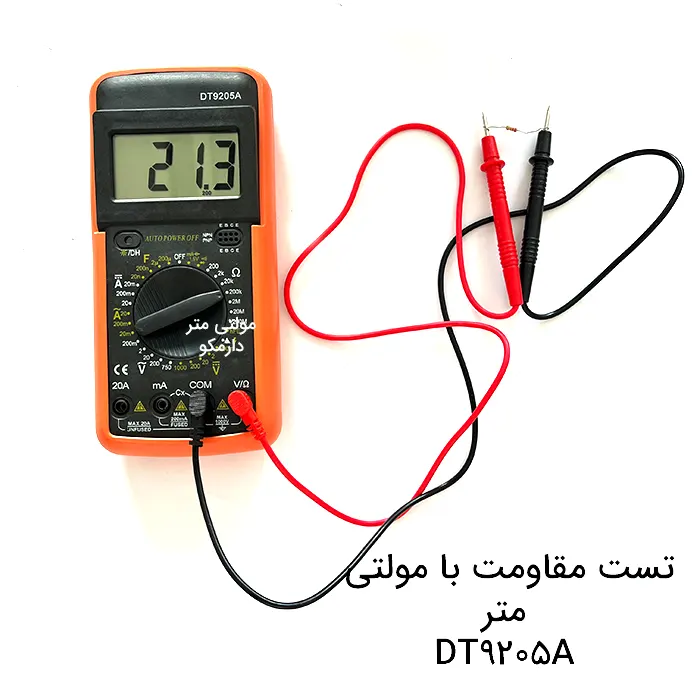

اندازه گیری مقاومت
با حالت مقاومت یا Ohm میتوان مقدار مقاومت یک قطعه یا مسیر الکتریکی را بررسی کرد. این قابلیت در تعمیرات الکترونیک، بررسی سیمها، مقاومتها و بسیاری از عیبیابیهای الکتریکی کاربرد دارد.
مقاله آموزش اندازه گیری مقاومت با مولتی متر
تست دیود
بسیاری از مولتی مترهای دیجیتال دارای حالت مخصوص تست دیود هستند. با این حالت میتوان وضعیت دیود و افت ولتاژ آن را بررسی کرد و در برخی شرایط از آن برای تشخیص خرابی قطعه استفاده کرد.
تست پیوستگی و بوق
حالت Continuity یا تست اتصال برای بررسی وجود مسیر الکتریکی بین دو نقطه استفاده میشود. زمانی که مسیر اتصال برقرار باشد، مولتی متر در بسیاری از مدلها با ایجاد صدای بوق کاربر را مطلع میکند.
اندازه گیری ظرفیت خازن
در مولتی مترهایی که قابلیت Capacitance دارند، میتوان ظرفیت خازن را اندازه گیری کرد. این قابلیت برای تعمیرکاران الکترونیک و افرادی که با مدارها و قطعات الکترونیکی کار میکنند کاربرد زیادی دارد.
مقاله آموزش تست خازن با مولتی متر
اندازه گیری فرکانس
برخی مولتی مترها قابلیت اندازه گیری فرکانس را نیز دارند. این ویژگی در بررسی برخی سیگنالهای الکتریکی و تجهیزات الکترونیکی مورد استفاده قرار میگیرد.

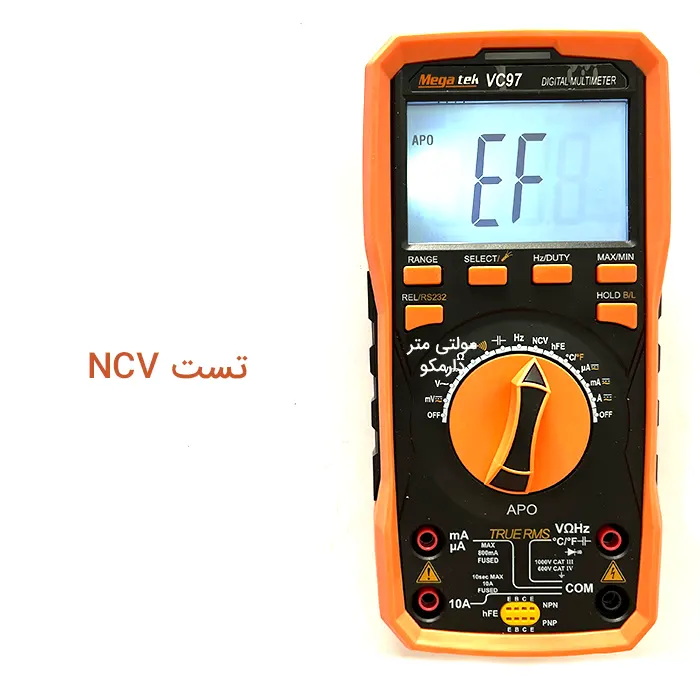

تست NCV (تشخیص ولتاژ بدون تماس)
برخی مولتی مترها به قابلیت NCV مجهز هستند که با نزدیک کردن قسمت مخصوص دستگاه به سیم یا منبع برق، می توان وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کرد. این قابلیت برای تشخیص سریع وجود برق در سیم ها، پریزها و تجهیزات الکتریکی کاربرد دارد و بیشتر برای بررسی اولیه استفاده می شود.

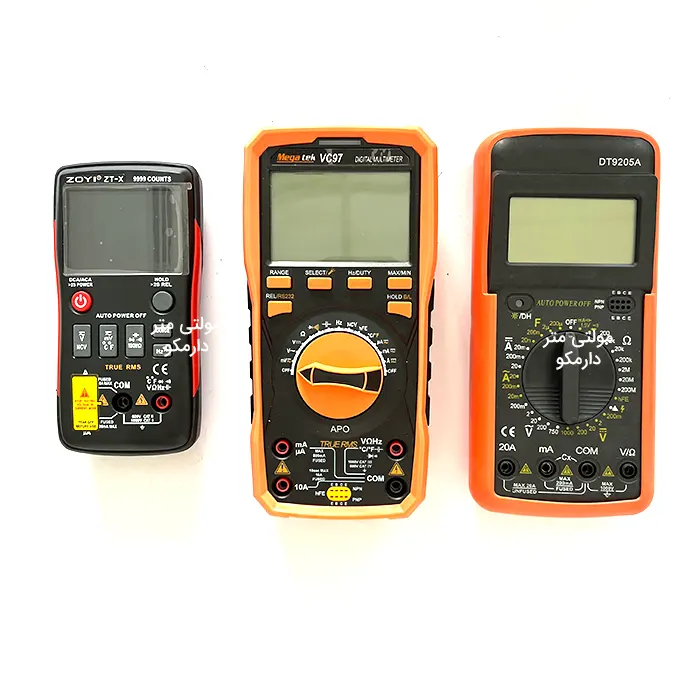

انواع مولتی متر کدامند؟
مولتی مترها از نظر ساختار، روش نمایش اطلاعات و نوع کاربرد به مدلهای مختلفی تقسیم میشوند. در ادامه رایجترین انواع مولتی متر را معرفی میکنیم.
مولتی متر دیجیتال
مولتی متر دیجیتال مقدار اندازه گیری شده را به صورت عدد روی نمایشگر نشان میدهد. خواندن ساده اطلاعات، تنوع مدلها و وجود قابلیتهای مختلف باعث شده این نوع مولتی متر یکی از رایجترین انتخابها برای کاربران باشد.
از مولتی مترهای دیجیتال میتوان در مصارف خانگی، تعمیرات الکترونیک، برق، خودرو و بسیاری از کاربردهای صنعتی استفاده کرد؛ البته انتخاب مدل باید متناسب با نوع کار انجام شود.
مولتی متر آنالوگ
در مولتی متر آنالوگ مقدار اندازه گیری شده توسط عقربه روی صفحه نمایش داده میشود. این مدلها امروزه نسبت به مولتی مترهای دیجیتال کمتر مورد استفاده قرار میگیرند، اما در برخی کاربردها همچنان مورد توجه هستند.

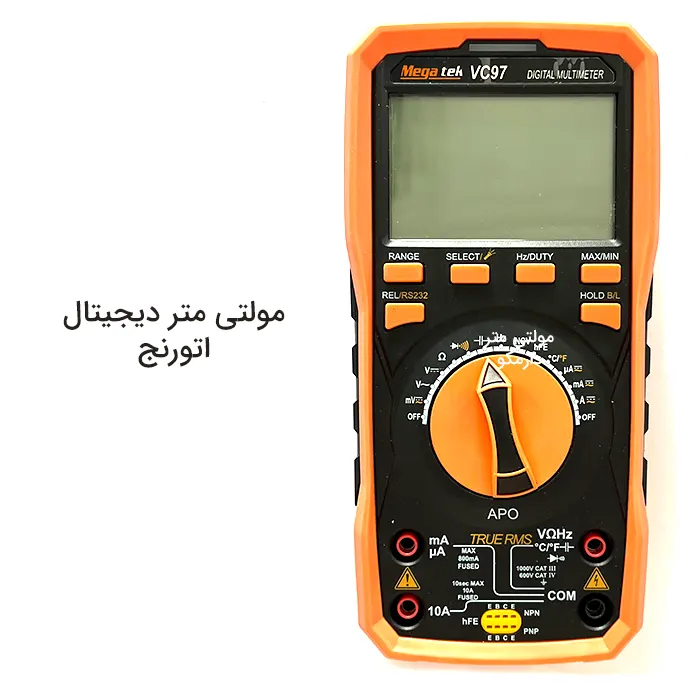

مولتی متر اتورنج

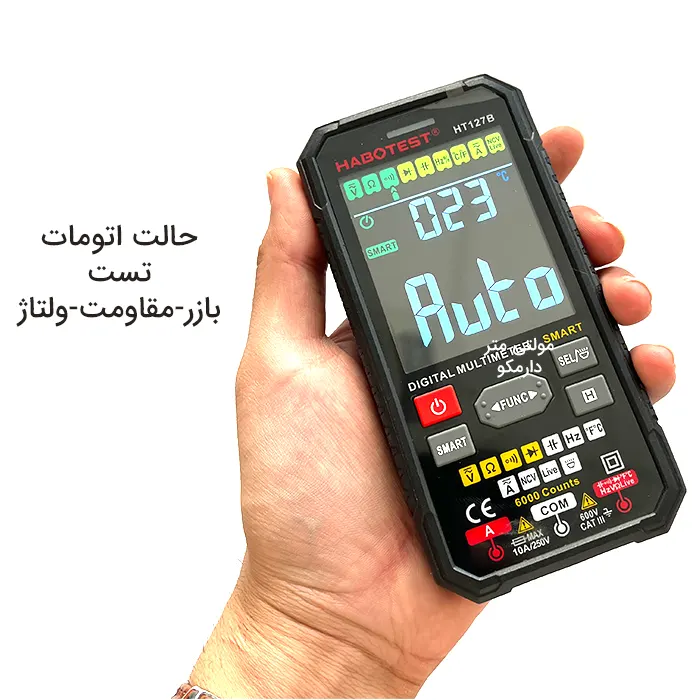

در مولتی مترهای Auto Range یا اتورنج، دستگاه میتواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند. این ویژگی باعث میشود کاربر در بسیاری از اندازه گیریها نیازی به انتخاب دستی رنج نداشته باشد.
این قابلیت برای افرادی که سرعت کار و سهولت استفاده برایشان اهمیت دارد، میتواند کاربردی باشد.

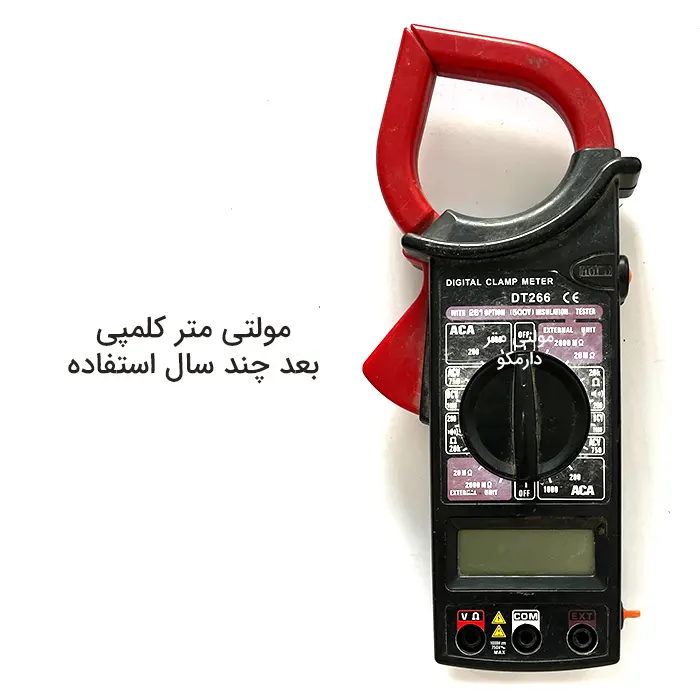

مولتی متر کلمپی
مولتی متر کلمپی یا Clamp Meter با استفاده از فک دستگاه امکان اندازه گیری جریان را بدون نیاز به قطع کردن سیم فراهم میکند. این ویژگی باعث شده مولتی مترهای کلمپی در برق صنعتی، تابلو برق و تعمیر و نگهداری تجهیزات کاربرد زیادی داشته باشند.
مولتی متر رومیزی
مولتی مترهای رومیزی برای استفاده ثابت روی میز کار طراحی شدهاند و معمولا در آزمایشگاهها، مراکز تعمیراتی و محیطهای تخصصی مورد استفاده قرار میگیرند.
این دستگاهها معمولا امکانات و ساختار متفاوتی نسبت به مولتی مترهای دستی دارند و برای کاربرانی طراحی شدهاند که اندازه گیریهای خود را در یک محل ثابت انجام میدهند.
مولتی متر قلمی و جیبی
مولتی مترهای قلمی و جیبی ابعاد کوچکتری دارند و برای حمل و استفاده سریع طراحی شدهاند. اگر اندازه و قابلیت حمل دستگاه برای شما اهمیت زیادی دارد، این مدلها میتوانند گزینه مناسبی باشند.

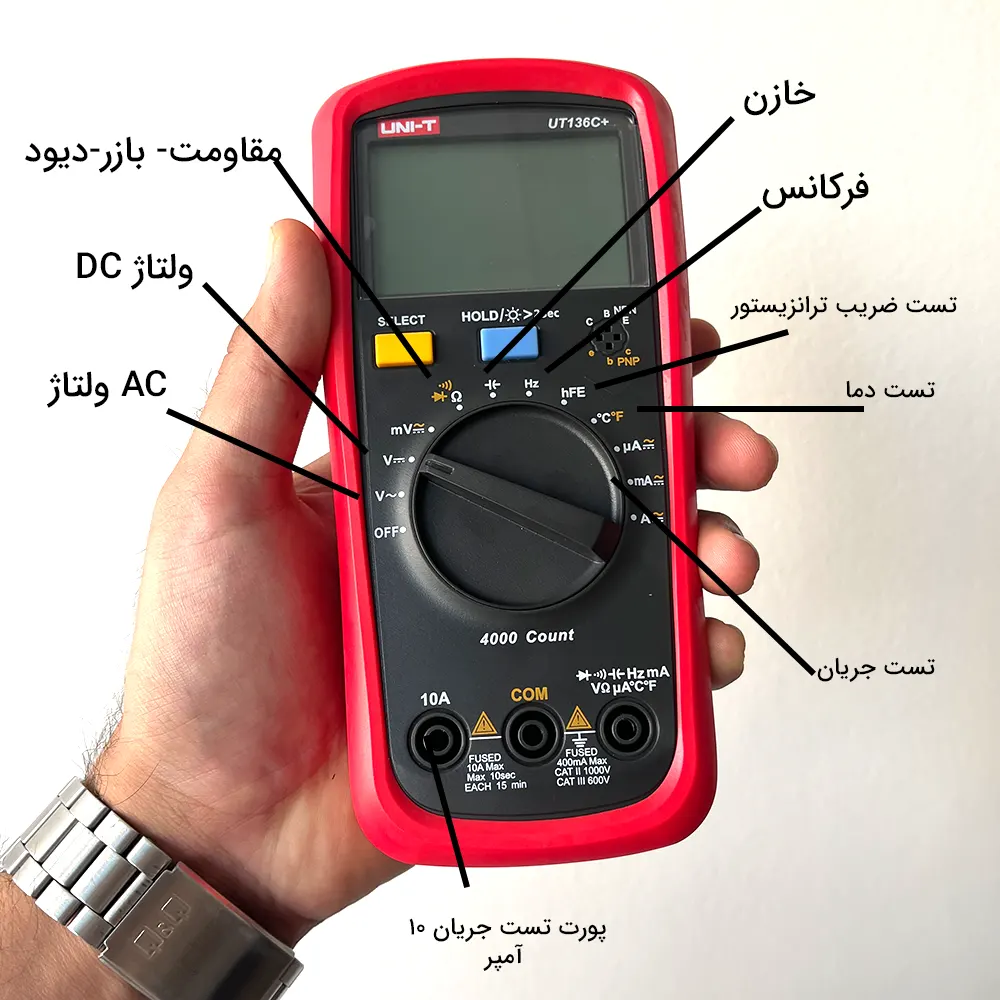

مولتی متر از چه قسمتهایی تشکیل شده است؟
اگر یک مولتی متر دیجیتال را در دست بگیرید، چند بخش اصلی را مشاهده میکنید که هرکدام وظیفه مشخصی دارند.
- نمایشگر: مقدار اندازه گیری شده را نمایش میدهد.

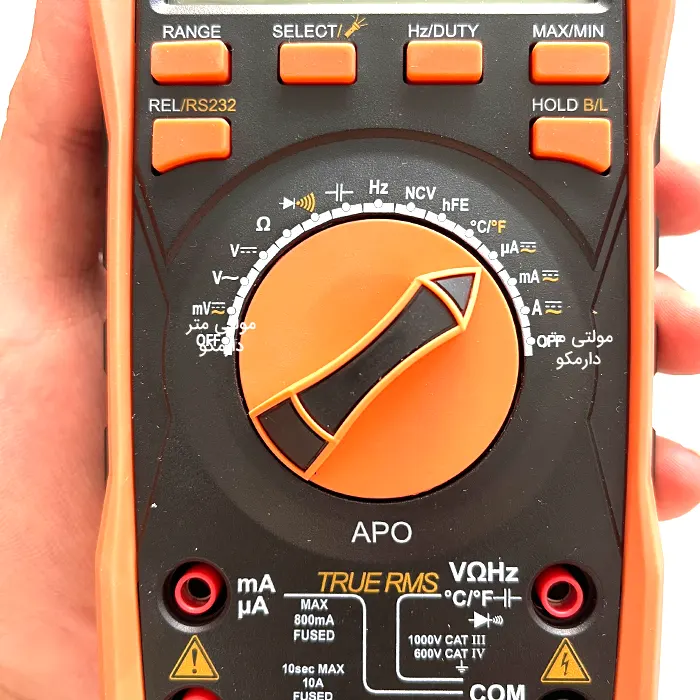

- سلکتور: برای انتخاب نوع اندازه گیری و در برخی مدلها محدوده اندازه گیری استفاده میشود.
- ترمینالهای ورودی: محل اتصال پرابها برای انجام اندازه گیریهای مختلف هستند.
- پرابها: برای اتصال دستگاه به نقاط مورد اندازه گیری استفاده میشوند.
- دکمههای عملکرد: در برخی مدلها برای فعال کردن قابلیتهایی مانند Hold، انتخاب AC/DC یا امکانات دیگر استفاده میشوند.
البته شکل و تعداد این قسمتها در مدلهای مختلف متفاوت است. برای مثال ممکن است یک مولتی متر حرفهای دکمهها و ورودیهای بیشتری نسبت به یک مدل ساده داشته باشد.
مولتی متر چگونه اندازه گیری میکند؟
به زبان ساده، مولتی متر سیگنال یا کمیت الکتریکی مورد نظر را از طریق پرابها دریافت کرده و پس از پردازش، نتیجه را روی نمایشگر نشان میدهد. نوع اندازه گیری به حالتی که روی دستگاه انتخاب کردهاید و نحوه اتصال پرابها بستگی دارد.
برای مثال هنگام اندازه گیری ولتاژ، مولتی متر به صورت موازی با بخش مورد نظر قرار میگیرد؛ در حالی که برای اندازه گیری جریان، روش اتصال متفاوت است و دستگاه باید در مسیر جریان قرار بگیرد.به همین دلیل شناخت حالتهای مختلف مولتی متر و نحوه اتصال صحیح پرابها اهمیت زیادی دارد. استفاده اشتباه از حالت اندازه گیری یا ترمینال نامناسب میتواند باعث آسیب به فیوز یا خود دستگاه شود.
مولتی متر را برای چه کارهایی استفاده میکنیم؟
برقکاری و تابلو برق
در کارهای برقکاری میتوان از مولتی متر برای بررسی ولتاژ، پیوستگی، مقاومت و برخی پارامترهای دیگر استفاده کرد. برای محیطهای صنعتی و تابلو برق، انتخاب دستگاهی با حفاظت ورودی مناسب اهمیت بیشتری پیدا میکند.
تعمیرات الکترونیک و برد
در تعمیرات برد، مولتی متر یکی از ابزارهای مهم عیبیابی است. اندازه گیری مقاومت، تست دیود، بررسی اتصال مسیرها و در مدلهای مجهزتر تست خازن و فرکانس از جمله کاربردهای آن هستند.
تعمیرات موبایل
در تعمیرات موبایل نیز مولتی متر برای بررسی مسیرهای مدار، تست قطعات و اندازه گیری پارامترهای الکتریکی استفاده میشود. در این کاربرد، دقت و عملکرد مناسب دستگاه اهمیت زیادی دارد.
خودرو و برق خودرو
در برق خودرو میتوان از مولتی متر برای بررسی باتری، ولتاژ سیستم، سیمکشی، فیوزها و برخی قطعات الکتریکی استفاده کرد. برای این نوع کار، قابلیتهای مورد نیاز باید متناسب با سیستم خودرو انتخاب شوند.
مصارف خانگی
برای کارهای خانگی مانند بررسی باتری، آداپتور، سیم و برخی تجهیزات الکتریکی، معمولا یک مولتی متر دیجیتال ساده میتواند بسیاری از نیازهای معمول را پوشش دهد.
کاربردهای صنعتی
در محیطهای صنعتی، مولتی متر ممکن است به صورت روزمره برای عیبیابی و تعمیر و نگهداری تجهیزات استفاده شود. در این شرایط علاوه بر قابلیتهای اندازه گیری، مواردی مانند رنج اندازه گیری، حفاظت دستگاه و کیفیت ساخت اهمیت بیشتری پیدا میکنند.
کدام نوع مولتی متر برای شما مناسب است؟
یک مولتی متر مناسب برای همه افراد و همه کاربردها وجود ندارد. انتخاب درست زمانی انجام میشود که ابتدا مشخص کنیم دستگاه قرار است برای چه کاری استفاده شود.
| نوع کار |
مولتی متر پیشنهادی |
| کارهای خانگی |
مولتی متر دیجیتال ساده |
| برقکاری |
مولتی متر دیجیتال اتورنج یا مدل مناسب کار صنعتی |
| تعمیرات برد |
مولتی متر دقیق با قابلیتهای مناسب تست قطعات |
| تعمیرات موبایل |
مولتی متر دقیق و مناسب اندازه گیریهای الکترونیکی |
| برق خودرو |
مولتی متر دارای قابلیتهای مناسب برای عیبیابی خودرو |
| کار صنعتی |
مولتی متر صنعتی با رنج و حفاظت مناسب |
| اندازه گیری جریان بدون قطع مدار |
مولتی متر کلمپی |
هنگام خرید مولتی متر به چه مشخصاتی توجه کنیم؟
انتخاب مولتی متر فقط بر اساس قیمت یا تعداد قابلیتهای دستگاه کار درستی نیست. بهتر است ابتدا نوع استفاده مشخص شود و سپس مشخصات فنی دستگاه بررسی شود.
- دقت اندازه گیری: برای کارهای حساس اهمیت بیشتری دارد.
- Count: ظرفیت نمایش مقادیر اندازه گیری شده را مشخص میکند.
- True RMS: در برخی کاربردهای اندازه گیری AC اهمیت دارد.
- رنج اندازه گیری: باید متناسب با مقادیری باشد که قرار است اندازه گیری کنید.
- حفاظت ورودی: مخصوصا در محیطهای برق و صنعتی اهمیت زیادی دارد.
- امکانات: مانند تست دیود، خازن، فرکانس، دما و سایر قابلیتها.
- کیفیت ساخت: برای استفاده مداوم و محیطهای کاری اهمیت دارد.
اگر قصد خرید دارید، پیشنهاد میکنیم قبل از انتخاب مدل، نیاز واقعی خود را مشخص کنید. در مقاله راهنمای خرید مولتی متر معیارهای مهم انتخاب را با جزئیات بیشتری بررسی کردهایم.
تجربه دارمکو در انتخاب و بررسی مولتی متر
ما در تجهیزات اندازه گیری دارمکو با مدلهای مختلف مولتی متر سر و کار داریم و هنگام بررسی یک دستگاه، فقط به فهرست مشخصات درج شده در کاتالوگ اکتفا نمیکنیم. برای ما مهم است که قابلیتهای دستگاه در استفاده واقعی چه کاربردی دارند و برای چه نوع کاربری مناسب هستند.
به همین دلیل در معرفی مولتی مترها مواردی مانند نوع استفاده، رنج اندازه گیری، امکانات دستگاه، کیفیت ساخت، نحوه کار با دستگاه و نیاز کاربر را در کنار مشخصات فنی در نظر میگیریم. این موضوع به کاربر کمک میکند به جای انتخاب یک مدل صرفا بر اساس تعداد قابلیتها، دستگاهی متناسب با کار خود انتخاب کند.
جمعبندی؛ آیا مولتی متر برای شما لازم است؟
اگر با برق، الکترونیک، تعمیرات یا تجهیزات الکتریکی سروکار دارید، مولتی متر میتواند یکی از کاربردیترین ابزارهای اندازه گیری شما باشد. این دستگاه بسته به مدل میتواند چندین اندازه گیری مختلف را در یک ابزار در اختیار شما قرار دهد.
با این حال، هنگام خرید مولتی متر بهتر است ابتدا کاربرد خود را مشخص کنید. برای استفاده خانگی ممکن است یک مدل ساده کافی باشد، در حالی که برای تعمیرات برد، برق صنعتی یا عیبیابی تخصصی به دستگاهی با امکانات، رنج و حفاظت مناسبتر نیاز دارید.
در دارمکو میتوانید انواع مولتی متر دیجیتال را بررسی کنید و بر اساس کاربرد و مشخصات فنی، مدل مناسب کار خود را انتخاب کنید.
