پاور آنالایزر یکی از ابزارهای ضروری برای اندازه‌گیری و تحلیل پارامترهای الکتریکی در سیستم‌های صنعتی و تجاری است. این دستگاه قابلیت بررسی توان اکتیو، راکتیو و ظاهری، ضریب توان، ولتاژ، جریان و همچنین تشخیص هارمونیک‌ها را دارد. استفاده از پاور آنالایزر برای بهینه‌سازی مصرف انرژی، تشخیص مشکلات شبکه و افزایش بهره‌وری تجهیزات الکتریکی بسیار مهم است. برخی مدل‌ها به ثبت‌کننده داده (Data Logger) مجهز هستند که امکان ذخیره و تحلیل اطلاعات در بازه‌های زمانی مختلف را فراهم می‌کند. این دستگاه برای مهندسان برق، تکنسین‌های صنعتی و متخصصان بهینه‌سازی انرژی یک ابزار ارزشمند محسوب می‌شود. قیمت پاور آنالایزر بسته به دقت اندازه‌گیری، برند سازنده و امکانات پیشرفته‌ای مانند نمایشگر گرافیکی، اتصالات بی‌سیم و تحلیل داده‌های لحظه‌ای متفاوت است.
قبل از خرید پاور آنالایزر به موارد زیر دقت کنید
نوع و مدل: برای خرید ابتدا باید نوع و مدل آن را انتخاب کرد. برخی به منظور اندازه‌گیری ولتاژ، جریان و توان برق استفاده می‌شوند، در حالی که برخی دیگر قابلیت اندازه‌گیری فرکانس و کیفیت برق را نیز دارا هستند.دقت اندازه‌گیری: دقت اندازه‌گیری بسیار مهم است. باید به دقت دستگاه در اندازه‌گیری ولتاژ، جریان و توان توجه کرد.قابلیت ارتباط با سایر دستگاه‌ها: پاور آنالایزرهایی که قابلیت ارتباط با سایر دستگاه‌ها را دارند، می‌توانند برای کاربران بسیار مفید باشند. برخی به وسیله پورت USB، بلوتوث و یا وای فای قابلیت ارتباط با دستگاه‌های مختلف را دارند
.قابلیت ذخیره و نمایش داده‌ها: دستگاهایی که قابلیت ذخیره و نمایش داده‌ها را دارند، برای کاربران بسیار مفید هستند. این دستگاه‌ها می‌توانند اطلاعات اندازه‌گیری شده را ذخیره کرده و در آینده به کاربران نمایش دهند.قابلیت تنظیمات: برخی قابلیت تنظیمات پیشرفته را دارند که به کاربران این امکان را می‌دهد تا براساس نیاز خود پارامترهای مختلف را تغییر دهند.قیمت: قیمت پاور آنالایزرها نیز بسیار مهم است. برای خرید پاور آنالایزر، باید به قیمت آن توجه کرد و با توجه به نیاز خود، پاور آنالایزری با قیمت مناسب انتخاب کرد.
خرید بهترین هارمونیک آنالایزر و پاور آنالایزر (آنالیزور کیفیت توان)
آیا به دنبال راه‌حلی مطمئن برای اندازه‌گیری دقیق و عیب‌یابی مشکلات کیفی شبکه برق خود هستید؟ دستگاه‌های هارمونیک آنالایزر و پاور آنالایزر ابزارهای تخصصی برای مهندسان، مدیران انرژی و تکنسین‌هایی هستند که به دنبال بهینه‌سازی، جلوگیری از خرابی تجهیزات و کاهش هزینه‌های انرژی هستند.
هارمونیک آنالایزر و پاور آنالایزر چیست؟
اگرچه اغلب این دو نام به جای یکدیگر به کار می‌روند، اما مکمل هم هستند:
-
پاور آنالایزر (Power Analyzer): دستگاهی است که برای اندازه‌گیری جامع و دقیق تمام پارامترهای اصلی توان در یک سیستم الکتریکی طراحی شده است. این پارامترها شامل ولتاژ، جریان، توان اکتیو (kW)، توان راکتیو (kVAR)، توان ظاهری (kVA) و مهم‌تر از همه، ضریب توان (PF) است.
-
هارمونیک آنالایزر (Harmonic Analyzer): بخشی تخصصی در پاور آنالایزر است که وظیفه آنالیز اعوجاج در شکل موج‌های ولتاژ و جریان را بر عهده دارد. این بخش با استفاده از تحلیل تبدیل فوریه (FFT)، میزان THD (اعوجاج هارمونیک کل) و دامنه‌ی تک‌تک هارمونیک‌ها (از مرتبه ۱ تا ۵۰ یا بالاتر) را مشخص می‌کند.
در واقع، یک پاور آنالایزر حرفه‌ای، همیشه یک هارمونیک آنالایزر قوی نیز هست.
مهم‌ترین کاربردهای پاور آنالایزر در صنعت
این دستگاه‌ها ابزارهای کلیدی برای تضمین عملکرد صحیح سیستم‌های الکتریکی و کاهش هزینه‌های عملیاتی هستند:
-
عیب‌یابی اختلالات هارمونیکی: شناسایی منابع تولیدکننده هارمونیک (مانند درایوهای فرکانس متغیر، UPS و کوره‌های القایی) که باعث گرم شدن ترانسفورماتورها و خرابی خازن‌ها می‌شوند.
-
مدیریت و بهینه‌سازی انرژی: تعیین دقیق ضریب توان و میزان مصرف انرژی راکتیو و اکتیو برای اصلاح ضریب توان و حذف جریمه‌های شرکت برق.
-
پایش کیفیت توان (Power Quality): ثبت و تحلیل رویدادهایی نظیر افت ولتاژ (Sag)، افزایش ولتاژ (Swell)، نوسانات و گذراها (Transients) برای محافظت از تجهیزات حساس.
-
تست عملکرد موتورها و تجهیزات متصل: ارزیابی راندمان مصرف موتورها و کمپرسورها در شرایط بار مختلف.
انواع هارمونیک آنالایزر و دسته‌بندی بر اساس کاربرد
انتخاب مدل مناسب بستگی به نوع پروژه و محل نصب دارد:
-

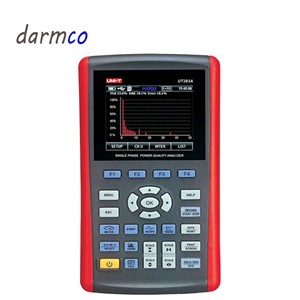

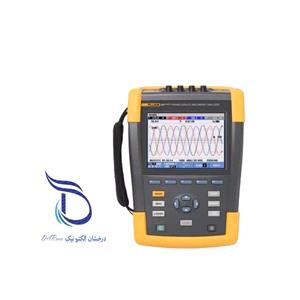

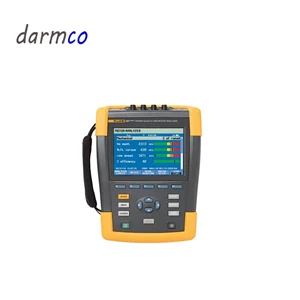

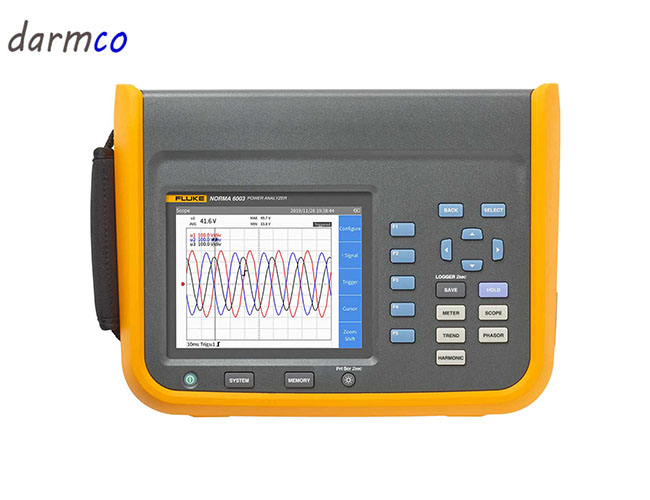

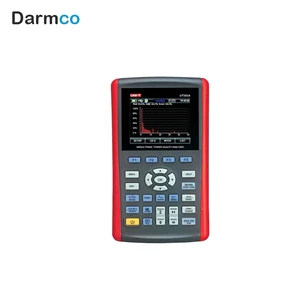

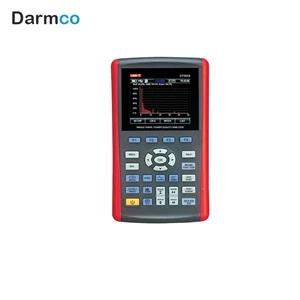

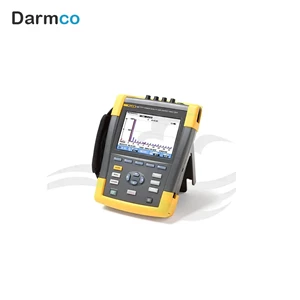

آنالایزرهای پرتابل (قابل حمل): متداول‌ترین نوع که برای تست‌های دوره‌ای، عیب‌یابی سریع و ممیزی‌های انرژی مورد استفاده قرار می‌گیرند. این مدل‌ها مجهز به باتری و صفحه‌نمایش گرافیکی هستند.
-

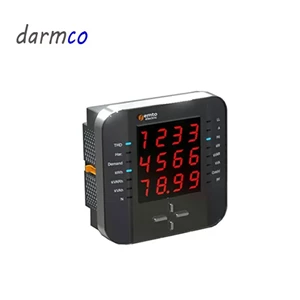

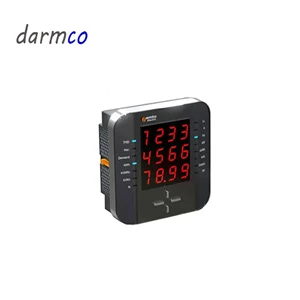

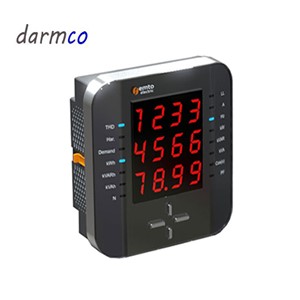

آنالایزرهای تابلویی (ثابت): برای نصب دائم در تابلوهای اصلی برق یا اتاق‌های سرور. این دستگاه‌ها قابلیت اتصال به شبکه (مانند Modbus TCP) برای مانیتورینگ ۲۴ ساعته و سیستم‌های مدیریت ساختمان (BMS) را دارند.
-
کلاس دقت A در مقابل S: دستگاه‌های کلاس A بالاترین دقت را دارند و برای مراجع حقوقی و آزمایشگاه‌ها مناسب هستند (مطابق با استاندارد IEC 61000-4-30). مدل‌های کلاس S برای بررسی‌ها و عیب‌یابی‌های عمومی کافی هستند.
۵ نکته مهم قبل از خرید هارمونیک آنالایزر
برای اطمینان از اینکه دستگاهی را خریداری می‌کنید که پاسخگوی نیازهای فنی شما باشد، این موارد را در نظر بگیرید:
۱. نوع شبکه و ورودی‌ها: مطمئن شوید که دستگاه قابلیت اندازه‌گیری در شبکه‌های تک فاز، سه فاز ۳ سیم یا سه فاز ۴ سیم شما را داشته باشد.

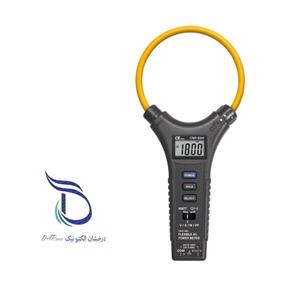

۲. نوع و رنج کلمپ جریان: برای اندازه‌گیری دقیق هارمونیک‌های مرتبه بالا (مخصوصاً در سیستم‌های دارای اینورتر)، استفاده از کلمپ‌های انعطاف‌پذیر (Rogowski Coils یا Flex CTs) توصیه می‌شود که پاسخ فرکانسی بسیار بهتری دارند. همچنین، محدوده جریان (مثلاً تا ۱۰۰۰ یا ۳۰۰۰ آمپر) را بررسی کنید.
۳. قابلیت دیتالاگر و ذخیره‌سازی: دستگاه باید بتواند داده‌ها را در یک بازه زمانی طولانی (حداقل یک هفته) با نرخ نمونه‌برداری بالا ذخیره کند تا رویدادهای نادر را از دست ندهید.
۴. نرم‌افزار تحلیلی: دستگاه‌های حرفه‌ای دارای نرم‌افزار اختصاصی هستند که امکان تولید گزارش‌های استاندارد، ترسیم شکل موج و تحلیل جامع داده‌ها را فراهم می‌کند. کاربری آسان نرم‌افزار بسیار حیاتی است.
۵. پشتیبانی و کالیبراسیون: تجهیزات اندازه‌گیری دقیق نیاز به کالیبراسیون دوره‌ای دارند. دستگاه را از فروشندگانی تهیه کنید که خدمات پس از فروش و کالیبراسیون معتبر را ارائه می‌دهند.
مقایسه ویژگی‌های کلیدی آنالیزورها
|
ویژگی
|
مدل‌های پرتابل
|
مدل‌های تابلویی
|
|
نصب و راه‌اندازی
|
آسان و سریع (Plug & Play)
|
نیاز به سیم‌کشی دائمی در تابلو
|
|
مانیتورینگ
|
موقتی و دوره‌ای
|
دائمی و ۲۴/۷
|
|
قابلیت اتصال
|
USB / بلوتوث
|
Modbus / اترنت (LAN) / WiFi
|
|
تمرکز اصلی
|
عیب‌یابی میدانی
|
مدیریت و گزارش‌دهی انرژی (EMS)
|
سؤالات متداول در مورد پاور آنالایزر (FAQ)
Q: هارمونیک دقیقاً چیست؟
A: هارمونیک‌ها مولفه‌های ولتاژ یا جریان هستند که فرکانس آن‌ها مضرب صحیحی از فرکانس اصلی شبکه (معمولاً ۵۰ یا ۶۰ هرتز) است. این اعوجاج‌ها توسط بارهای غیرخطی مانند منابع تغذیه سوئیچینگ ایجاد می‌شوند و می‌توانند تجهیزات شما را دچار مشکل کنند.
Q: THD چیست و چرا مهم است؟
A: THD مخفف Total Harmonic Distortion یا اعوجاج هارمونیک کل است. این پارامتر نشان‌دهنده میزان انحراف شکل موج از حالت سینوسی ایده‌آل است. طبق استاندارد، THD باید در محدوده مشخصی باشد؛ مقادیر بالای آن نشان‌دهنده خطر جدی برای سیستم برق شماست.
Q: آیا یک مولتی‌متر معمولی می‌تواند هارمونیک را اندازه بگیرد؟
A: خیر. مولتی‌مترها یا حتی کلمپ‌مترهای معمولی، تنها مقادیر RMS را اندازه‌گیری می‌کنند. برای تفکیک مولفه‌های هارمونیک و محاسبه THD، به یک هارمونیک آنالایزر مجهز به پردازشگر قوی FFT نیاز دارید.
