میگر: ابزاری ضروری برای تست مقاومت عایقی
میگر (Megger) دستگاهی تخصصی است که برای اندازه‌گیری مقاومت عایقی در کابل‌ها، موتورها، ترانسفورماتورها و دیگر تجهیزات الکتریکی استفاده میشود. این ابزار با تولید ولتاژ بالا (معمولاً تا ۱۰۰۰ ولت یا بیشتر)، سلامت عایق‌ها را بررسی کرده و از بروز مشکلاتی مانند نشتی جریان یا اتصال کوتاه جلوگیری می‌کند. میگرها در دو نوع دیجیتال و آنالوگ موجود هستند و برای مصارف صنعتی، آزمایشگاه‌ها و تعمیرات الکتریکی کاربرد دارند. اگر در زمینه برق و الکترونیک فعالیت می‌کنید، میگر ابزاری ضروری برای تضمین ایمنی و عملکرد بهینه تجهیزات شماست.
راهنمای خرید میگر مناسب با توجه به نیاز شما
انتخاب میگر مناسب، به‌ویژه در میان تنوع گسترده مدل‌ها و برندها، نیازمند شناخت دقیق نیازهای فنی و کاربردی است. پیش از خرید، باید مشخص کنید که در چه نوع کاربردی قصد استفاده از دستگاه را دارید: تست کابل‌های فشار ضعیف، ترانسفورماتورها، تابلو برق‌های صنعتی یا تجهیزات حساس آزمایشگاهی. یکی از فاکتورهای کلیدی، محدوده ولتاژ خروجی و دامنه مقاومت قابل اندازه‌گیری دستگاه است؛ دستگاه‌هایی با رنج وسیع‌تر (مثلاً ۵۰۰ تا ۵۰۰۰ ولت) امکان آزمایش عایقی در تجهیزات متنوع را فراهم می‌کنند. همچنین دقت بالا در اندازه‌گیری، به‌خصوص در کاربردهای صنعتی یا در شرایطی که مقاومت عایق بسیار زیاد است، نقش حیاتی در تحلیل نتایج و جلوگیری از خرابی تجهیزات ایفا می‌کند.
بیشتر بخوانید > میگر چیست؟
مدل‌های حرفه‌ای‌تر میگر معمولاً دارای امکاناتی فراتر از اندازه‌گیری ساده هستند. برای مثال قابلیت اندازه‌گیری DAR (Dielectric Absorption Ratio) و PI (Polarization Index)، که شاخص‌های مهمی برای ارزیابی کیفیت عایق در طول زمان و شرایط مختلف محیطی محسوب می‌شوند. همچنین ویژگی‌هایی مانند سیستم Pass/Fail برای مقایسه خودکار نتایج با مقادیر مرجع، کمک شایانی به افزایش سرعت و دقت ارزیابی می‌کند. اگر استفاده طولانی‌مدت و مستمر از دستگاه دارید، توصیه میشود به سراغ مدل‌هایی با پایداری دقت در درازمدت و بدنه مقاوم در برابر گردوغبار و رطوبت بروید. این موارد در کنار برند معتبر، خدمات پس از فروش، و در دسترس بودن قطعات یدکی، تضمین‌کننده یک خرید هوشمندانه و موفق خواهد بود.
قیمت میگر به چه عواملی بستگی دارد ؟
قیمت میگر یا تستر مقاومت عایقی تحت تأثیر مجموعه‌ای از عوامل فنی و تجاری متغیر است که شناخت آن‌ها می‌تواند در انتخاب گزینه‌ای مقرون‌به‌صرفه و کاربردی نقش مهمی ایفا کند. مهم‌ترین عامل تعیین‌کننده، ویژگی‌های فنی دستگاه است؛ از جمله محدوده ولتاژ اعمالی (۵۰۰، ۱۰۰۰، ۲۵۰۰ یا حتی ۵۰۰۰ ولت)، دامنه مقاومت قابل اندازه‌گیری، و قابلیت‌هایی مانند ذخیره داده، اتصال به کامپیوتر، تست گارد، و نمایشگر دیجیتال با دقت بالا. کاربران صنعتی یا آزمایشگاهی که نیاز به تست تجهیزات فشار متوسط یا بالا دارند، معمولاً باید دستگاه‌هایی با ولتاژ خروجی بالاتر و ساختار ایزوله پیشرفته‌تری انتخاب کنند که طبیعتاً قیمت بیشتری خواهند داشت. پیش از خرید، انجام یک نیازسنجی دقیق برای پرهیز از هزینه‌های اضافی و انتخاب متناسب با کاربرد، یک گام ضروری است.
عامل مهم دیگر در تعیین قیمت، برند و کشور سازنده دستگاه است. برندهای مطرح جهانی مانند Fluke، Megger، Hioki یا UNI-T معمولاً محصولات خود را با استانداردهای دقیق بین‌المللی و قابلیت اطمینان بالا عرضه می‌کنند و در نتیجه قیمت بالاتری دارند. در مقابل، برندهایی مانند Victor یا UNI-T ساخت چین، گزینه‌های اقتصادی‌تری ارائه می‌دهند که ممکن است برای کاربردهای عمومی یا نیمه‌حرفه‌ای کافی باشند. تکنولوژی ساخت نیز نقش کلیدی دارد؛ مثلاً دستگاه‌هایی با قابلیت اندازه‌گیری مقاومت در گیگااهم، یا میگرهایی با خروجی پایدار و حفاظت اضافه‌ولتاژ، از مدارهای پیشرفته‌تر استفاده می‌کنند و در نتیجه هزینه تولید و قیمت نهایی بالاتری دارند. در کنار این‌ها، هدف‌گذاری بازار (صنعتی، خانگی، آموزشی)، کیفیت ساخت بدنه، لوازم جانبی همراه و حتی خدمات پس از فروش در داخل کشور، همگی در تعیین قیمت نهایی میگر نقش دارند
تفاوت میگر دیجیتال با میگر عقربه ای
میگر دیجیتال با استفاده از صفحه نمایش الکترونیکی و سنسورهای الکترونیکی، اندازه گیری دقیق تر و سریع تری را ارائه می‌دهد. همچنین، میگر دیجیتال قابلیت ذخیره سازی اطلاعات اندازه گیری شده و اتصال به دستگاه‌های دیگر مانند کامپیوتر را دارد. در مقابل، میگر عقربه ای با استفاده از عقربه ها و مقیاس های مکانیکی، اندازه گیری کمیت ها را نشان می‌دهد و برای استفاده در شرایط خشک و بدون برق مناسب است. مدل عقربه ای برای اندازه گیری دقیق تر نیاز به تنظیم دارد و ممکن است در صورت عدم تنظیم، نتایج نادرستی را نشان دهد.
از آنجایی که میگر عقربه ای برای اندازه گیری از مقیاس های مکانیکی استفاده می‌کند، ممکن است در صورت خراب شدن قطعات مکانیکی، دقت آن کاهش یابد و نیاز به تعمیر داشته باشد.با توجه به این تفاوت ها، استفاده از میگر دیجیتال برای اندازه گیری دقیق تر و سریع تر توصیه میشود، در حالی که میگر عقربه ای برای استفاده در شرایط خشک و بدون برق مناسب است. با این حال، بسته به نوع کاربرد و نیاز، ممکن است بهتر باشد از هر دو نوع استفاده شود.
معرفی میگر های با کیفیت و قیمت مناسب بازار

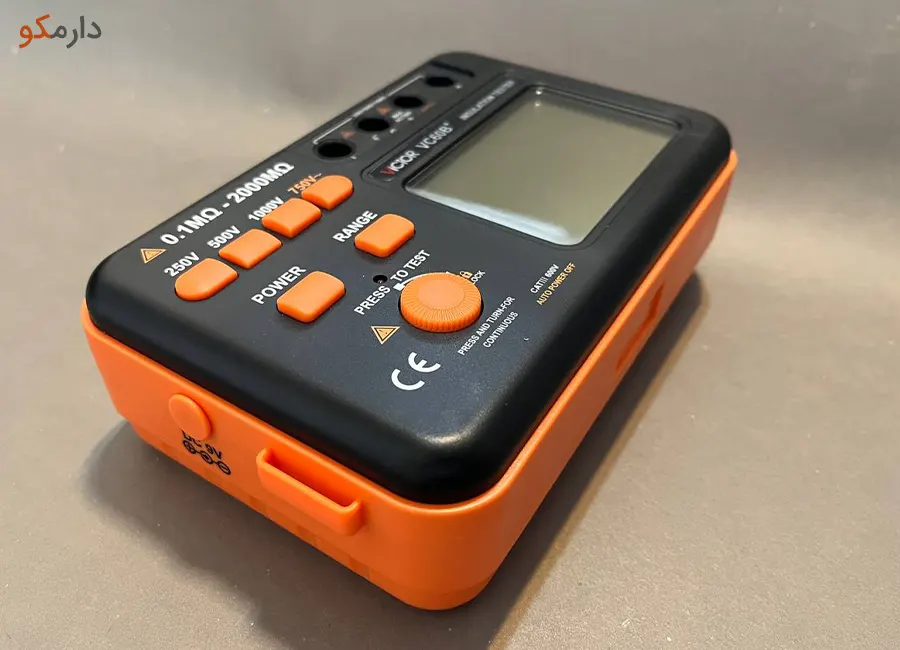

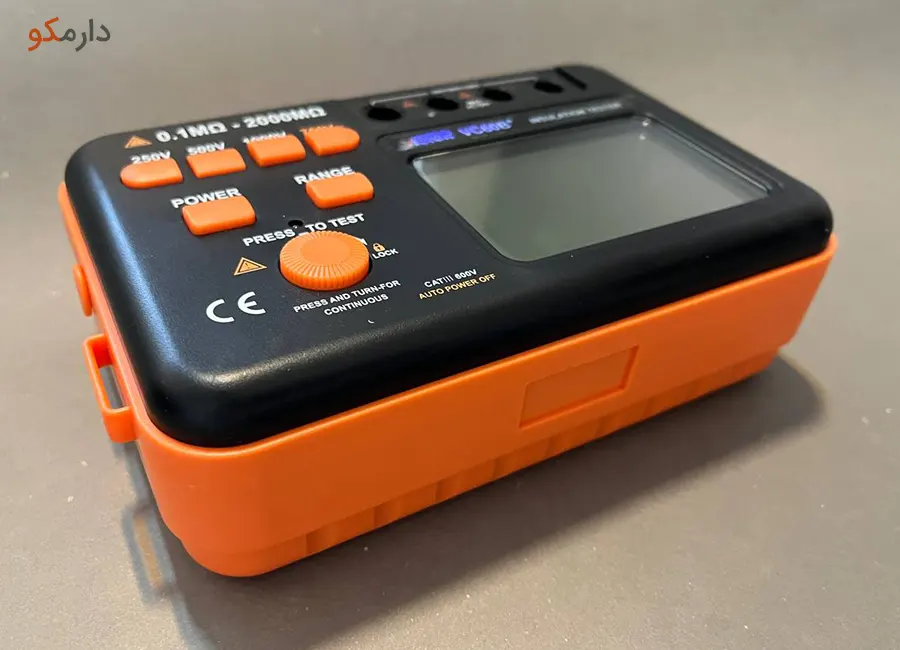

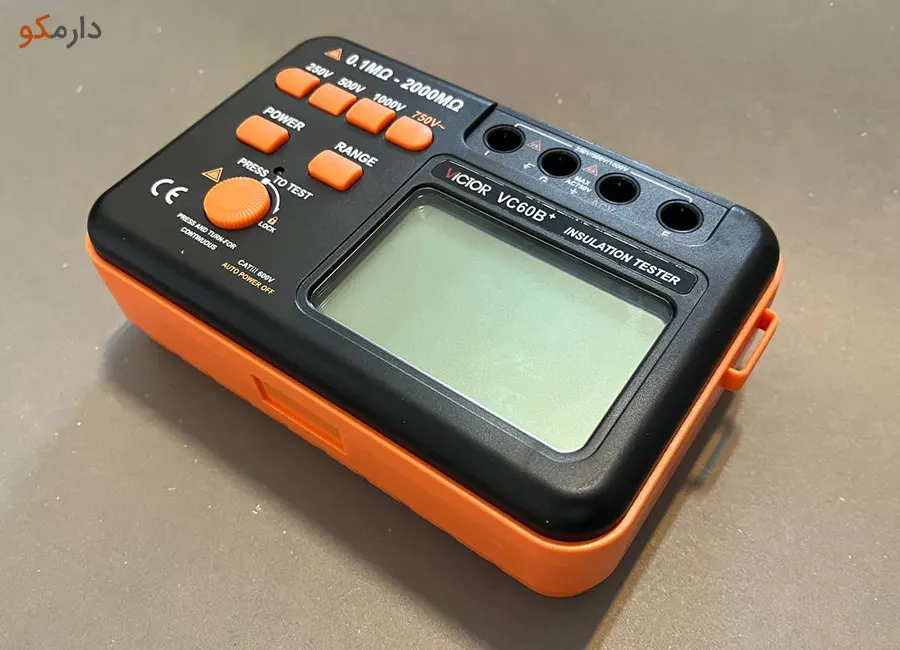

1. میگر دیجیتالی Victor VC60B+: این میگر با دقت بالا و قابلیت اندازه گیری پارامترهای الکتریکی، قابلیت تنظیم و صفحه نمایش خوانا، یکی از بهترین گزینه‌ها برای کاربران حرفه‌ای است.

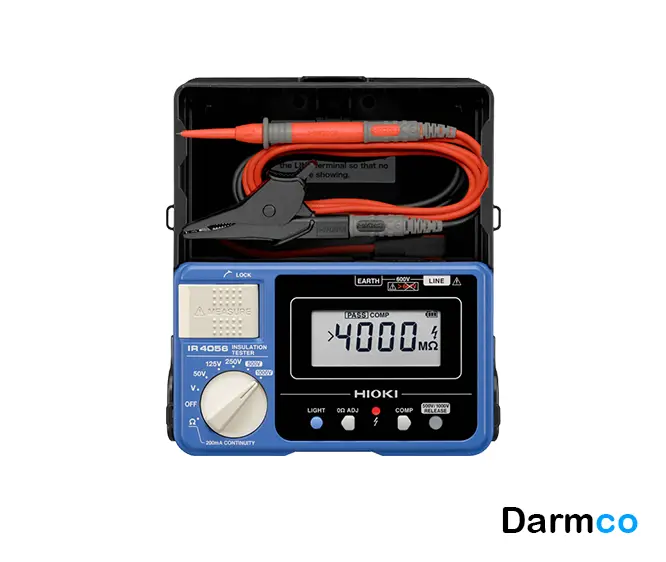

2.میگر دیجیتال 1000 ولتی هیوکی HIOKI IR4056-20 : یکی از معتبرترین دستگاه های مقاومت سنجی است. این تستر مقاومت عایقی دارای 5 پله تست ولتاژ که حداقل آن 50 ولت است می باشد.
میگر دیجیتال ویکتور +Victor VC-60E:یک دستگاه اندازه‌گیری چند منظوره است که برای اندازه‌گیری ولتاژ AC/DC، جریان AC/DC، مقاومت، تست دیود و تست پیوستگی استفاده میشود.
نکات مهم در استفاده از میگر
استفاده از دستگاه میگر یا تستر مقاومت عایقی مستلزم رعایت دقیق اصول ایمنی و فنی است، چرا که این دستگاه‌ها با ولتاژهای بالا کار می‌کنند و در صورت سهل‌انگاری می‌توانند خطرات جدی ایجاد کنند. اولین نکته اساسی، قطع کامل برق تجهیزات قبل از آغاز تست است؛ وجود حتی مقدار کمی ولتاژ در مدار می‌تواند علاوه بر آسیب به دستگاه، جان کاربر را نیز تهدید کند. پیش از شروع تست، عملکرد صحیح میگر باید با بررسی خروجی ولتاژ روی یک منبع شناخته‌شده مانند باتری یا مقاومت مرجع کنترل شود. همچنین اطمینان از اینکه دستگاه دارای گواهی‌های ایمنی بین‌المللی مانند IEC 61010 باشد و از برندهای معتبر تأمین شده باشد، تضمین‌کننده ایمنی و عملکرد دقیق آن خواهد بود.
در زمان تست، استفاده از تجهیزات ایمنی فردی مانند دستکش‌های عایق، عینک محافظ و لباس کار استاندارد الزامی است. محیطی که در آن تست انجام میشود نیز باید کاملاً خشک، فاقد رطوبت و دارای تهویه مناسب باشد، چرا که وجود رطوبت می‌تواند به خطا در اندازه‌گیری یا حتی برق‌گرفتگی منجر شود. دستگاه میگر باید دارای پوشش محافظ برای جلوگیری از نفوذ گرد و غبار یا مایعات باشد. همچنین در هنگام انتخاب و استفاده از دستگاه، محدوده ولتاژ خروجی باید متناسب با نوع کابل یا تجهیز تحت تست باشد؛ برای کابل‌های فشار ضعیف معمولاً ولتاژ تست در حدود 500 تا 1000 ولت است، در حالی که برای تجهیزات فشار متوسط و بالا، ولتاژهای 2500 تا 5000 ولت و حتی بالاتر استفاده میشود. بررسی دوره‌ای وضعیت عملکرد دستگاه، اتصالات، و سلامت کابل‌های رابط، بخشی جدایی‌ناپذیر از فرآیند نگهداری صحیح میگر به شمار می‌رود.
نحوه استفاده از دستگاه میگر یا تستر عایق
طرز استفاده از دستگاه تستر عایقی به تخصص خاصی نیاز ندارد، اما در زمان خرید و استفاده از آن، باید به نکات متعددی توجه کنید. از مهم‌ترین نکات ایمنی، بررسی و تایید سلامت دستگاه است. دستگاه تستر عایقی شامل سه پایه‌ی لاین، گارد و ارت است. برای استفاده صحیح از دستگاه، دو پایه‌ی ارت و لاین باید به درستی به سیم‌های مربوطه متصل شوند. پایه‌ی گارد در مواقعی که نیاز است دو مقاومت به دلیل وجود عایق از یکدیگر جدا شوند، به کار می‌رود.
کار با دستگاه تستر عایقی (Insulation Tester یا Megger) نیازمند رعایت مراحل دقیق اتصال و نکات ایمنی است تا نتایج قابل اعتماد و ایمن حاصل شود. در مرحله نخست، خروجی لاین (Line) دستگاه باید به مغزی یا رسانای اصلی کابل مورد نظر متصل شود. سپس خروجی ارت (Earth) به یک سیم مسی که به‌طور کامل دور بدنه کابل پیچیده شده یا به پوشش خارجی متصل است، وصل میشود. در صورتی که دستگاه دارای پایه گارد (Guard Terminal) باشد، این اتصال باید به بخشی از سیستم یا هادی متصل شود که در حین آزمون نباید در فرآیند اندازه‌گیری تأثیر بگذارد. این اتصال به حذف جریان‌های نشتی سطحی و بهبود دقت تست کمک می‌کند، به‌خصوص در کابل‌های بلند یا با ساختار پیچیده.
پس از انجام اتصالات صحیح، دستگاه روشن میشود و عملیات تست عایقی آغاز می‌گردد. در این مرحله باید به نمایشگر دستگاه توجه ویژه داشت تا مقدار مقاومت عایقی به‌درستی خوانده شود. معمولاً نتایج به صورت مگااهم (MΩ) یا گیگااهم (GΩ) نمایش داده میشود و بسته به نوع کابل یا تجهیز، مقادیر استاندارد خاصی وجود دارد که باید با آن مقایسه شود. در طول فرآیند، رعایت ایمنی بسیار حیاتی است؛ از جمله استفاده از دستکش عایق، قرارگیری در محیط خشک، و اطمینان از قطع بودن برق اصلی مدار. استفاده صحیح از دستگاه تستر عایقی، نقشی کلیدی در پیشگیری از برق‌گرفتگی، افزایش ایمنی تجهیزات و تشخیص پیشگیرانه ایرادات سیستم ایفا می‌کند.
