LCR متر ( ال سی آر متر )

LCR متر چیست و چه کاربردی دارد؟

LCR متر یک ابزار تخصصی برای اندازه گیری سه پارامتر اصلی قطعات الکترونیکی یعنی مقاومت (R)، ظرفیت خازن (C) و اندوکتانس سلف (L) است. برخلاف مولتی متر که بیشتر برای اندازه گیری های عمومی مانند ولتاژ، جریان و مقاومت استفاده می شود، LCR متر برای بررسی دقیق رفتار قطعات الکترونیکی طراحی شده است.

این دستگاه با اعمال یک سیگنال تست به قطعه و بررسی پاسخ آن، مقدار واقعی پارامترهای الکتریکی را اندازه گیری می کند. به همین دلیل در تعمیرات بردهای الکترونیکی، آزمایشگاه ها، کنترل کیفیت قطعات و طراحی مدارهای حساس کاربرد گسترده ای دارد.

برای مثال، یک خازن ممکن است ظاهراً سالم باشد اما ظرفیت واقعی آن کاهش یافته یا مقاومت سری داخلی (ESR) آن افزایش پیدا کرده باشد. در چنین شرایطی، استفاده از LCR متر به تعمیرکار یا مهندس کمک می کند تا خرابی قطعه را سریع تر و دقیق تر تشخیص دهد و از تعویض اشتباه قطعات جلوگیری کند.

چرا برای تست قطعات الکترونیکی به LCR متر نیاز داریم؟

در تعمیرات و طراحی مدارهای الکترونیکی، فقط دانستن مقدار اسمی یک قطعه همیشه کافی نیست. بسیاری از خرابی ها در قطعاتی مانند خازن و سلف با چشم یا حتی یک مولتی متر معمولی قابل تشخیص نیستند و ممکن است باعث عملکرد نادرست کل مدار شوند.

LCR متر به شما کمک می کند قبل از نصب یا هنگام عیب یابی، وضعیت واقعی قطعات را بررسی کنید. برای مثال:

• تست سلامت خازن ها: بررسی ظرفیت واقعی خازن، تشخیص کاهش ظرفیت و اندازه گیری پارامترهایی مانند ESR در مدل های پیشرفته

• بررسی سلف ها و سیم پیچ ها: تشخیص تغییر مقدار اندوکتانس، قطعی داخلی یا عملکرد غیرعادی سلف

• کنترل مقاومت های دقیق: اندازه گیری مقاومت هایی که مقدار آن ها در مدارهای حساس اهمیت زیادی دارد

• تست قطعات قبل از مونتاژ: اطمینان از مطابقت قطعه با مشخصات مورد نیاز در تولید و تعمیرات

در تعمیر بردهای الکترونیکی، یک قطعه معیوب می تواند باعث ایجاد خطاهای زنجیره ای در مدار شود. به همین دلیل، LCR متر برای تعمیرکاران حرفه ای، مهندسان الکترونیک و واحدهای کنترل کیفیت یک ابزار تشخیصی ارزشمند محسوب می شود.

اگر کار شما فقط اندازه گیری های عمومی برق مانند ولتاژ و جریان است، یک مولتی متر دیجیتال ممکن است کافی باشد؛ اما زمانی که نیاز به بررسی دقیق خازن، سلف و مقاومت در شرایط واقعی دارید، LCR متر ابزار مناسب تری خواهد بود.

تفاوت LCR متر دیجیتال و آنالوگ؛ کدام مدل برای شما مناسب تر است؟

LCR مترها از نظر نحوه نمایش اطلاعات و ساختار عملکرد به دو گروه دیجیتال و آنالوگ تقسیم می شوند. هر کدام از این مدل ها کاربرد خاص خود را دارند، اما با توجه به نیازهای امروزی در تعمیرات الکترونیک و صنایع، مدل های دیجیتال معمولاً انتخاب رایج تری هستند.

انتخاب بین این دو نوع دستگاه به عواملی مانند میزان دقت مورد نیاز، نوع قطعاتی که تست می کنید و محیط کاری شما بستگی دارد.

LCR متر دیجیتال؛ انتخاب مناسب برای تعمیرات و کاربردهای حرفه ای

LCR متر دیجیتال با استفاده از پردازشگر داخلی، مقدار مقاومت، ظرفیت خازنی و اندوکتانس را به صورت عددی روی نمایشگر نشان می دهد. این ویژگی باعث می شود خطای خواندن نتایج کمتر شده و اندازه گیری با سرعت و دقت بیشتری انجام شود.

بیشتر مدل های دیجیتال امکاناتی مانند انتخاب خودکار رنج اندازه گیری، ذخیره نتایج، کالیبراسیون، تنظیم فرکانس تست و اندازه گیری پارامترهای تکمیلی مانند ESR، Q و D را ارائه می دهند.

این نوع LCR متر برای کاربردهایی مانند:

• تعمیر بردهای الکترونیکی

• تست قطعات SMD

• بررسی کیفیت خازن ها و سلف ها

• طراحی و عیب یابی مدار

• کنترل کیفیت قطعات در تولید

گزینه مناسب تری محسوب می شود.

LCR متر آنالوگ؛ مناسب برای آموزش و اندازه گیری های ساده

LCR مترهای آنالوگ با استفاده از صفحه عقربه ای مقدار اندازه گیری شده را نمایش می دهند. این مدل ها ساختار ساده تری دارند و بیشتر در محیط های آموزشی یا کاربردهای ابتدایی مورد استفاده قرار می گیرند.

مزیت اصلی این دستگاه ها سادگی عملکرد و عدم وابستگی زیاد به تجهیزات الکترونیکی داخلی است، اما در مقابل، خواندن مقدار دقیق از روی صفحه عقربه ای نیاز به تجربه دارد و دقت آن ها معمولاً به اندازه مدل های دیجیتال نیست

راهنمای انتخاب LCR متر؛ قبل از خرید چه مشخصاتی مهم است؟

خرید LCR متر فقط بر اساس تعداد قابلیت ها یا قیمت دستگاه، همیشه بهترین انتخاب نیست. بسیاری از کاربران هنگام خرید، دستگاهی را انتخاب می کنند که امکانات بیشتری دارد، اما در عمل بخشی از قابلیت های آن برای نوع کارشان کاربردی نیست.

برای انتخاب درست، ابتدا باید مشخص کنید LCR متر را برای چه کاری نیاز دارید؛ تعمیرات روزمره، تست قطعات SMD، طراحی مدار، کنترل کیفیت یا استفاده آزمایشگاهی. هر کدام از این کاربردها نیاز به مشخصات متفاوتی دارند.

۱. دستگاه را بر اساس نوع قطعاتی که تست می کنید انتخاب کنید

اگر بیشتر با مقاومت، خازن و سلف های معمولی کار می کنید، یک LCR متر پرتابل با محدوده اندازه گیری مناسب می تواند نیاز شما را برطرف کند.

اما برای تعمیر بردهای الکترونیکی، قطعات SMD یا خازن های حساس، بهتر است دستگاهی انتخاب شود که دقت بالاتر، پراب مناسب و قابلیت اندازه گیری مقادیر کوچک را داشته باشد.

۲. فقط به عدد رنج اندازه گیری توجه نکنید

بیشتر کاربران هنگام خرید فقط به بیشترین مقدار قابل اندازه گیری توجه می کنند، اما در کار واقعی، دقت در رنج های پایین و پایداری اندازه گیری اهمیت بیشتری دارد.

برای مثال، در تست یک خازن کوچک یا یک سلف با مقدار پایین، کیفیت مدار اندازه گیری داخلی دستگاه می تواند روی نتیجه نهایی تأثیر زیادی داشته باشد.

۳. فرکانس تست را متناسب با کاربرد خود انتخاب کنید

فرکانس تست یکی از تفاوت های مهم بین LCR مترهای معمولی و حرفه ای است.

برای تعمیرات عمومی، فرکانس های استاندارد مانند 1kHz معمولاً کافی هستند؛ اما در طراحی مدار، بررسی فیلترها، منابع تغذیه سوئیچینگ و کاربردهای صنعتی، دستگاه هایی با امکان انتخاب فرکانس های مختلف نتیجه دقیق تری ارائه می دهند.

۴. امکانات جانبی که واقعاً کاربرد دارند

برخی قابلیت ها در استفاده روزمره بسیار ارزشمند هستند:

• اندازه گیری ESR برای بررسی سلامت خازن ها

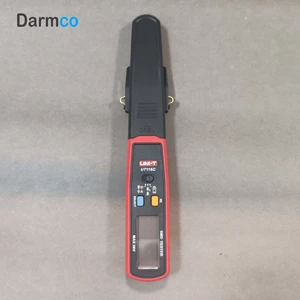

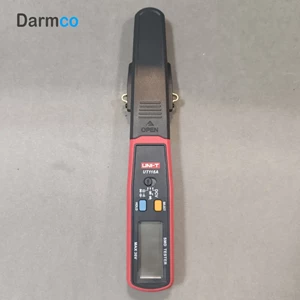

• قابلیت تست قطعات SMD

• ذخیره نتایج اندازه گیری

• کالیبراسیون دستگاه

• نمایش پارامترهای Q، D و زاویه فاز

• اتصال به کامپیوتر در مدل های حرفه ای

۵. برند و خدمات پس از فروش را بررسی کنید

در تجهیزات اندازه گیری، فقط قیمت اولیه مهم نیست. دقت دستگاه، کیفیت ساخت و امکان تأمین خدمات یا کالیبراسیون در طول زمان اهمیت زیادی دارد.

برندهایی مانند Hantek، UNI-T، Victor، Twintex و GW Instek در بازار LCR متر مدل های متنوعی برای کاربران مبتدی تا حرفه ای ارائه می کنند.

ارتباط سریع

مشاوره خرید و استعلام قیمت تجهیزات اندازه‌گیری دیجیتال

برای انتخاب دقیق‌تر (مدل، برند، رنج اندازه‌گیری)، سریع پیام بدهید یا مستقیم تماس بگیرید.

تماس 09120656587 ‹ واتس‌اپ چت سریع و ارسال عکس ‹ ایتا پیام مستقیم ‹

پاسخ‌گویی سریع در ساعات کاری — برای راهنمایی دقیق‌تر، مدل/عکس پلاک دستگاه را ارسال کنید.

چرا در LCR مترهای حرفه ای، فرکانس تست اهمیت دارد؟

در اندازه گیری قطعات الکترونیکی، مقدار اسمی درج شده روی قطعه همیشه نشان دهنده رفتار واقعی آن در مدار نیست. بسیاری از خازن ها، سلف ها و حتی مقاومت ها با تغییر فرکانس کاری، دما یا شرایط مدار رفتار متفاوتی از خود نشان می دهند.

به همین دلیل در کاربردهای حرفه ای، LCR متر فقط مقدار ظرفیت، مقاومت یا اندوکتانس را نمایش نمی دهد؛ بلکه با اندازه گیری در فرکانس های مختلف، اطلاعات دقیق تری از عملکرد واقعی قطعه ارائه می کند.

برای مثال:

• بررسی تغییر مقدار واقعی خازن ها در شرایط کاری مختلف

• اندازه گیری ESR خازن های الکترولیتی برای تشخیص افت کیفیت

• بررسی رفتار سلف ها در فرکانس های بالا

• تحلیل قطعات مورد استفاده در منابع تغذیه، فیلترها و مدارهای حساس

این قابلیت ها بیشتر در محیط هایی مانند آزمایشگاه های الکترونیک، واحدهای کنترل کیفیت و طراحی مدار اهمیت دارند؛ جایی که کوچک ترین اختلاف در مشخصات قطعه می تواند روی عملکرد نهایی سیستم تأثیر بگذارد.

LCR متر پرتابل یا رومیزی؛ کدام مدل برای کار شما مناسب تر است؟

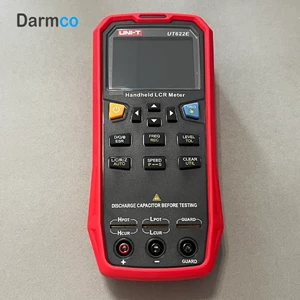

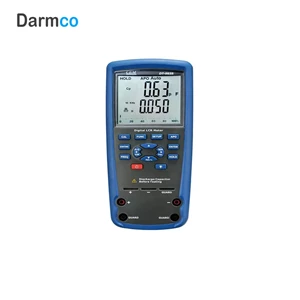

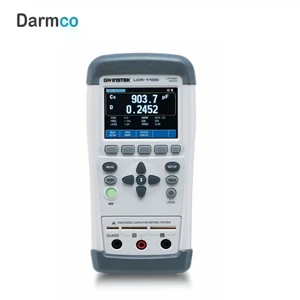

انتخاب بین LCR متر پرتابل و رومیزی به نوع استفاده، میزان دقت مورد نیاز و محیط کاری شما بستگی دارد. مدل های پرتابل برای تعمیرکاران، تکنسین های الکترونیک و افرادی که نیاز به جابه جایی دستگاه دارند گزینه مناسب تری هستند، زیرا اندازه کوچک تر، استفاده سریع و امکان تست در محل را فراهم می کنند.

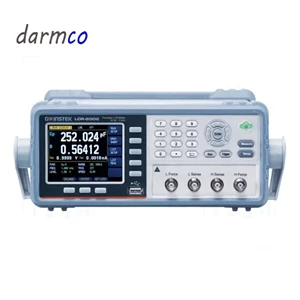

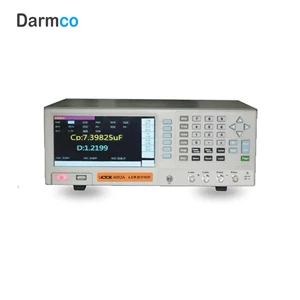

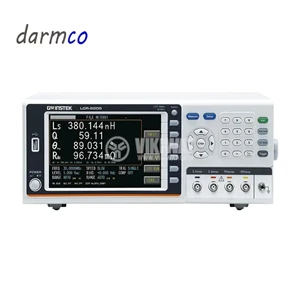

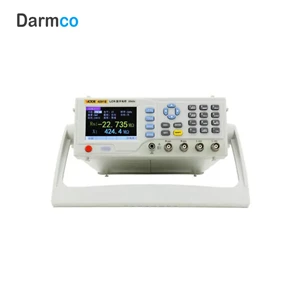

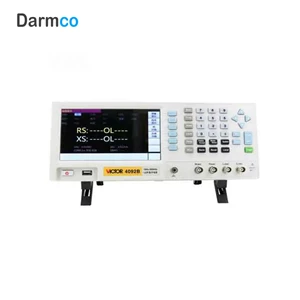

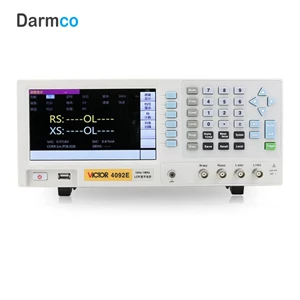

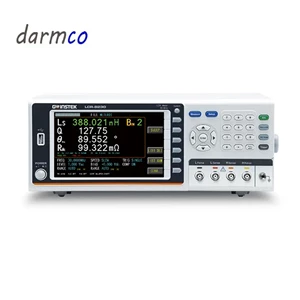

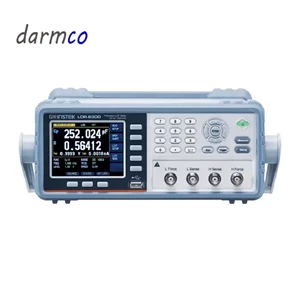

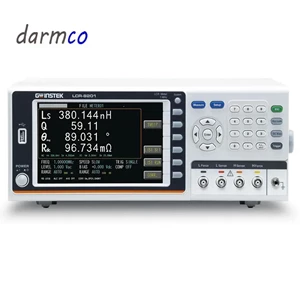

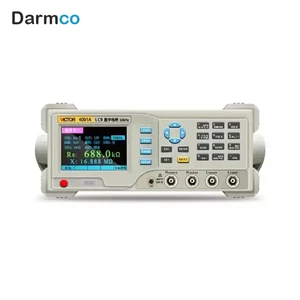

در مقابل، LCR مترهای رومیزی برای آزمایشگاه ها، واحدهای کنترل کیفیت و طراحی مدارهای الکترونیکی ساخته شده اند. این مدل ها معمولاً دقت بالاتر، پایداری بیشتر، محدوده اندازه گیری گسترده تر و امکانات حرفه ای مانند انتخاب فرکانس تست، اندازه گیری ESR، ضریب کیفیت (Q) و ضریب اتلاف (D) را ارائه می دهند.

به طور کلی:

• اگر تعمیرکار برد، موبایل یا تجهیزات الکترونیکی هستید → LCR متر پرتابل انتخاب مناسب تری است.

• اگر در آزمایشگاه، تولید یا کنترل کیفیت فعالیت می کنید → LCR متر رومیزی دقت و امکانات بیشتری در اختیار شما قرار می دهد.

• اگر فقط تست خازن و مقاومت های معمولی انجام می دهید → مدل های اقتصادی مانند تسترهای LCR و RC مترها می توانند نیاز شما را پوشش دهند.

چگونه با LCR متر مقاومت، خازن و سلف را اندازه گیری کنیم؟

برای اندازه گیری قطعات الکترونیکی با LCR متر، ابتدا باید نوع تست و فرکانس مناسب را انتخاب کنید. پس از اتصال قطعه به ترمینال یا پراب دستگاه، LCR متر با اعمال یک سیگنال تست مشخص، واکنش قطعه را بررسی کرده و مقدار واقعی مقاومت (R)، ظرفیت خازنی (C) یا اندوکتانس (L) را نمایش می دهد.

برای دستیابی به نتیجه دقیق تر، بهتر است قبل از اندازه گیری قطعات حساس، دستگاه را کالیبره کرده و در صورت امکان قطعه را از مدار جدا کنید؛ زیرا وجود قطعات موازی در مدار می تواند باعث خطا در نتیجه اندازه گیری شود.

در مدل های حرفه ای، علاوه بر مقدار اصلی قطعه، پارامترهایی مانند ESR، ضریب کیفیت Q و ضریب اتلاف D نیز قابل بررسی هستند که برای تحلیل سلامت قطعات الکترونیکی اهمیت زیادی دارند.

قیمت LCR متر به چه عواملی بستگی دارد؟

قیمت یک LCR متر معمولاً بر اساس دقت اندازه گیری، محدوده تست، فرکانس های قابل انتخاب، قابلیت هایی مانند ESR و Q/D، نوع دستگاه (پرتابل یا رومیزی) و برند سازنده تعیین می شود.

مدل های اقتصادی برای تست های عمومی قطعات الکترونیکی مناسب هستند، اما در کاربردهایی مانند تعمیر بردهای صنعتی، طراحی مدار و کنترل کیفیت، انتخاب دستگاه دقیق تر اهمیت بیشتری از پایین ترین قیمت دارد.

چرا خرید LCR متر از دارمکو انتخاب مطمئنی است؟

انتخاب LCR متر مناسب به عواملی مانند نوع قطعات مورد تست، دقت مورد نیاز، محدوده اندازه گیری و محیط کاری بستگی دارد. در دارمکو تلاش شده مدل های مختلف LCR متر از دستگاه های اقتصادی برای تست های عمومی تا مدل های حرفه ای پرتابل و رومیزی برای کاربردهای آزمایشگاهی و صنعتی در اختیار کاربران قرار گیرد.

پیش از خرید می توانید مشخصات فنی مدل ها را مقایسه کرده و در صورت نیاز برای انتخاب دستگاه مناسب با کارشناسان دارمکو مشورت کنید. ارائه اطلاعات دقیق فنی، معرفی کاربرد هر مدل و پشتیبانی قبل از خرید کمک می کند دستگاهی متناسب با نیاز واقعی خود انتخاب کنید.

بیشتر بخوانید > LCR متر چیست؟

سوالات متداول

۱. چه فرقی بین اندازه گیری L، C و R در فرکانس های مختلف وجود دارد و چرا اهمیت دارد؟

اندازه گیری مقاومت، اندوکتانس و خازن بسته به فرکانس سیگنال تفاوت های عملیاتی دارد. بسیاری از قطعات در فرکانس های پایین و بالا رفتار متفاوتی دارند و یک LCR متر با فرکانس قابل تنظیم به شما امکان می دهد عملکرد واقعی قطعه در شرایط کاری واقعی را بررسی کنید. این برای طراحی مدارهای حساس و قطعات RF یا سلف های صنعتی ضروری است.

۲. آیا همه LCR مترها برای تست قطعات SMD مناسب هستند؟

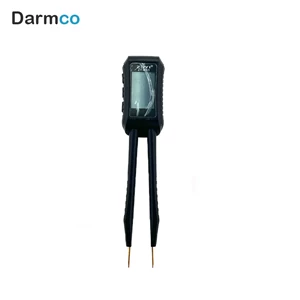

خیر. قطعات SMD کوچک هستند و برای اندازه گیری دقیق به پروب های ظریف و دقت بالا نیاز دارند. LCR مترهای استاندارد صنعتی ممکن است برای SMD بزرگ مناسب باشند، اما برای اندازه گیری دقیق در بردهای کوچک و مدارهای جمع وجور، باید از مدل های مخصوص SMD یا با پروب های مناسب استفاده کنید.

۳. چگونه می توانم مطمئن شوم که LCR متر داده های درست ارائه می دهد؟

برای اطمینان از صحت داده ها، ابتدا دستگاه را کالیبره کنید و محدوده مناسب اندازه گیری برای قطعه را انتخاب کنید. استفاده از استانداردهای مرجع (قطعات با مقدار دقیق مشخص شده توسط کارخانه) و مقایسه نتایج با مدارهای آزمایشی نیز کمک می کند صحت اندازه گیری ها را بررسی کنید. علاوه بر این، خرید از برندهای معتبر و دارای خدمات پس از فروش مانند Fluke یا UNI-T، تضمین می کند که دقت دستگاه طولانی مدت حفظ شود.

۴. برای تعمیرات برد چه LCR متری مناسب است؟

برای تعمیرات برد معمولاً مدل های پرتابل با دقت مناسب، قابلیت اندازه گیری ESR و امکان تست قطعات SMD انتخاب مناسبی هستند.

۵. تفاوت LCR متر پرتابل و رومیزی چیست؟

مدل های پرتابل برای تعمیرکاران و تست در محل مناسب هستند، در حالی که مدل های رومیزی دقت و امکانات بیشتری برای آزمایشگاه و کنترل کیفیت ارائه می دهند.

۶. آیا LCR متر می تواند قطعه را روی مدار اندازه گیری کند؟

در بسیاری از موارد برای رسیدن به نتیجه دقیق تر بهتر است قطعه از مدار جدا شود، زیرا قطعات موازی و مسیرهای دیگر مدار می توانند روی نتیجه اثر بگذارند.

۷. هنگام خرید LCR متر به چه مشخصاتی توجه کنیم؟

دقت اندازه گیری، محدوده R/L/C، فرکانس تست، قابلیت ESR، نوع دستگاه (پرتابل یا رومیزی) و برند سازنده از مهم ترین معیارها هستند.
