دیود یکی از پایه ای ترین و در عین حال حیاتی ترین قطعات الکترونیکی است؛ قطعه ای کوچک اما با نقشی بزرگ! اگر تازه وارد دنیای تعمیرات یا الکترونیک شده اید، تست دیود با مولتی متر یکی از اولین مهارت هایی است که باید یاد بگیرید. در این مطلب از وب سایت دارمکو، این مهارت را کاملاً ساده، کاربردی و مرحله به مرحله به شما آموزش می دهیم.
دیود چیست و چرا باید آن را تست کنیم؟
دیود مثل یک دریچه یک طرفه در مدار عمل می کند. اجازه می دهد جریان از یک سمت عبور کند اما از سمت دیگر نه.
پس اگر:
دیود خراب شود،
نشتی داشته باشد،
یا اتصال کوتاه کند،
مدار به درستی کار نمی کند و ممکن است آسیب های جدی هم رخ بدهد. به همین دلیل تست سلامت دیود با مولتی متر یکی از مهم ترین مراحل عیب یابی محسوب می شود.
روش تست دیود با مولتی متر (مرحله به مرحله)
1. تنظیم مولتی متر روی حالت تست دیود
مولتی متر دیجیتال حالت مخصوصی به شکل یک نماد دیود دارد.
روی همان حالت قرار دهید.
این حالت به شما عدد ولتاژ افت دیود را نشان می دهد.

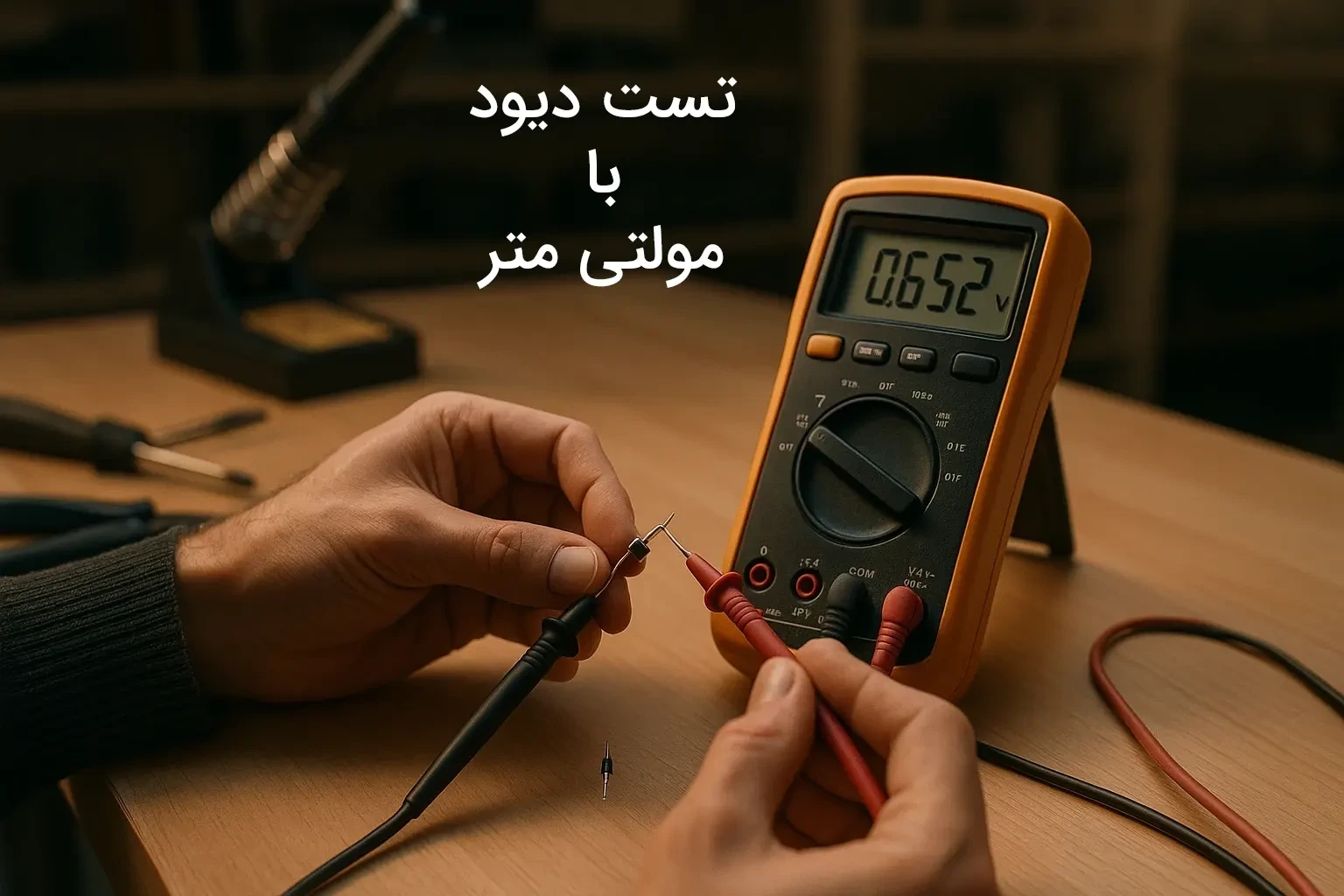

2. اتصال پراب ها
پراب قرمز → آند دیود (پایه مثبت)
پراب مشکی → کاتد دیود (پایه منفی)
اگر دیود سالم باشد، مولتی متر عددی بین تقریبی ۰.۵ تا ۰.۷ ولت نمایش می دهد (برای دیودهای سیلیکونی).
این یعنی دیود سالم و در حالت هدایت مستقیم است.
3. جابه جایی پراب ها برای تست اتصال معکوس
حالا جای پراب ها را عوض کنید:
قرمز → کاتد
مشکی → آند
در این حالت مولتی متر باید OL یا مقدار خیلی بالا نشان دهد که یعنی جریان عبور نمی کند.
این حالت هم طبیعی و صحیح است.
نتیجه تست ها چه معنایی دارند؟
حالت اول: عدد 0.5 تا 0.7 در یک جهت و OL در جهت دیگر
دیود کاملاً سالم است.
حالت دوم: در هر دو جهت OL
دیود قطع شده یا سوخته است.
حالت سوم: در هر دو جهت عدد پایین (مثلاً 0)
دیود اتصال کوتاه شده و خراب است.
حالت چهارم: اعداد غیرعادی (مثلاً 0.2 یا 1.5 ولت)
دیود نشتی دارد و باید تعویض شود.
نکات مهم هنگام تست دیود
دیود را از مدار خارج کنید تا نتیجه دقیق باشد.
اگر در مدار تست می کنید، احتمال غلط خوانی وجود دارد.
برای دیودهای شاتکی، افت ولتاژ معمولاً کم تر است (حدود 0.2–0.3 ولت).
هیچ وقت روی دیود در حال کار یا مدار روشن تست انجام ندهید.
سوالات متداول درباره تست دیود
آیا می توان دیود را بدون خارج کردن از مدار تست کرد؟
بله، اما نتایج ممکن است دقیق نباشد چون عناصر دیگر روی مدار اثر می گذارند.
افت ولتاژ مناسب برای دیود چقدر است؟
- دیود سیلیکونی: حدود 0.5 تا 0.7 ولت
- دیود شاتکی: حدود 0.2 تا 0.3 ولت
اگر مولتی متر عدد منفی نشان دهد، یعنی چه؟
یعنی پراب ها را برعکس متصل کرده اید. مشکلی نیست، فقط جابه جا کنید.
تست دیود با اهم متر چه فرقی دارد؟
در حالت تست دیود، مولتی متر افت ولتاژ را نشان می دهد که دقیق و قابل اعتمادتر از حالت مقاومت است.
آیا تست دیودهای SMD هم همین روش را دارد؟
بله، فقط به دلیل کوچک بودن پایه ها باید دقت بیشتری در اتصال پراب ها داشته باشید.
