در صنایع برق و الکترونیک، دقت در اندازه‌گیری مقاومت‌های بسیار کم یکی از چالش‌های مهم مهندسان و تکنسین‌ها است. در بسیاری از موارد، استفاده از مولتی‌مترهای معمولی برای اندازه‌گیری مقاومت‌های زیر ۱ اهم دقت کافی ندارد. اینجاست که ابزاری به نام میلی‌اهم‌متر (Milliohmmeter) وارد عمل می‌شود.

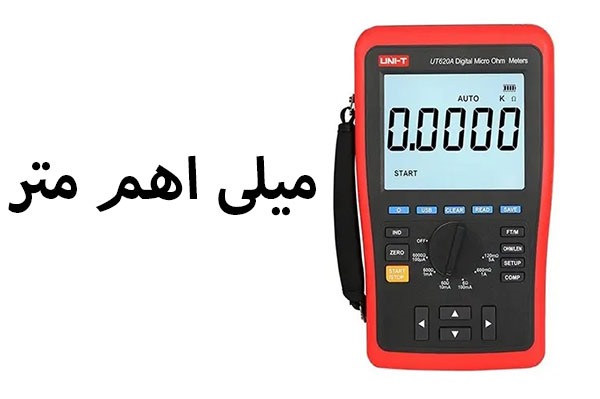

میلی اهم متر دستگاهی تخصصی برای اندازه‌گیری مقاومت‌های بسیار کوچک در محدوده میلی‌اهم است. این ابزار با استفاده از روش چهار سیمه (کلوین) قادر است مقاومت را بدون تأثیر مقاومت سیم‌های اندازه‌گیری، با دقت بسیار بالا محاسبه کند.
⚙️ عملکرد میلی‌اهم‌متر چگونه است؟
اصل عملکرد میلی‌اهم‌متر بر پایه‌ی قانون اهم (V=IR) است. دستگاه با اعمال یک جریان مشخص از طریق مدار مورد نظر و اندازه‌گیری اختلاف ولتاژ دو سر آن، مقدار مقاومت را محاسبه می‌کند. در حالی که مولتی‌مترها معمولاً از دو سیم برای اندازه‌گیری استفاده می‌کنند، میلی‌اهم‌متر از چهار سیم (روش کلوین) بهره می‌برد تا مقاومت سیم‌های اندازه‌گیری در نتیجه نهایی تأثیر نگذارد.
- دو سیم برای عبور جریان استفاده می‌شوند.
- دو سیم دیگر تنها برای اندازه‌گیری ولتاژ هستند.
بدین ترتیب، مقاومت سیم‌ها از مدار حذف شده و اندازه‌گیری با دقت بسیار بالا انجام می‌شود.
🧪 چرا به میلی‌اهم‌متر نیاز داریم؟
در بسیاری از کاربردهای صنعتی، مقاومت‌های کمتر از ۱ اهم تأثیر زیادی بر عملکرد دستگاه دارند. به‌ویژه در:
- بررسی کیفیت اتصالات الکتریکی
- تست کابل‌ها و باس‌بارها
- ارزیابی سیم‌پیچ موتورها و ترانسفورماتورها
- اندازه‌گیری مقاومت هادی‌ها و سوئیچ‌ها
- کنترل کیفیت مدارهای PCB
در این شرایط، مولتی‌مترهای معمولی قادر به ارائه دقت کافی نیستند، چون مقاومت داخلی سیم‌ها باعث خطا در نتایج می‌شود. میلی‌اهم‌متر با استفاده از فناوری دقیق، این مشکل را برطرف می‌کند.
⚡ تفاوت میلی‌اهم‌متر با مولتی‌متر چیست؟
| ویژگی |
مولتی‌متر |
میلی‌اهم‌متر |
| محدوده اندازه‌گیری مقاومت |
از چند اهم تا مگااهم |
از چند میکرو اهم تا چند اهم |
| روش اندازه‌گیری |
دو سیمه |
چهار سیمه (کلوین) |
| دقت اندازه‌گیری |
معمولی |
بسیار بالا |
| کاربرد اصلی |
اندازه‌گیری عمومی |
مقاومت‌های بسیار کوچک |
| قابلیت ذخیره داده |
ندارد |
اغلب دارد |
🔍 اصل کارکرد میلی‌اهم‌متر (روش چهار سیمه یا کلوین)
میلی‌اهم‌متر با عبور دادن جریان آزمایشی از طریق دو سیم و اندازه‌گیری ولتاژ با دو سیم دیگر، خطاهای ناشی از مقاومت سیم‌ها را حذف می‌کند. این روش با عنوان روش کلوین (Kelvin Method) شناخته می‌شود و اساس کار اغلب دستگاه‌های اندازه‌گیری دقیق مقاومت پایین است.
در این روش:
- یک منبع جریان ثابت، جریان مشخصی را از مقاومت مورد نظر عبور می‌دهد.
- دو پین مرکزی ولتاژ دو سر مقاومت را اندازه می‌گیرند.
- سپس دستگاه مقدار مقاومت را از تقسیم ولتاژ بر جریان محاسبه می‌کند.
🧰 مشخصات فنی میلی‌اهم‌مترها
- پهنای باند: محدوده‌ی فرکانسی اندازه‌گیری جریان یا ولتاژ AC
- نرخ نمونه‌برداری: سرعت تبدیل سیگنال آنالوگ به دیجیتال
- تعداد کانال‌ها: تعداد مسیرهای مستقل اندازه‌گیری
- دمای کارکرد: محدوده‌ی دمایی مجاز عملکرد
- نوع نمایشگر: آنالوگ یا دیجیتال
- تعداد رقم‌های نمایشگر: بین ۳ تا ۷ رقم یا بیشتر
🔧 قابلیت‌ها و امکانات پیشرفته
- قابلیت ذخیره و انتقال داده‌ها (Data Logging)
- اتصال USB یا RS232 به کامپیوتر
- جبران دما (Temperature Compensation)
- محافظت در برابر اضافه بار
- فیلتر ضد نویز
- رنج اتوماتیک و دستی
- هشدار صوتی یا نوری در صورت خطا
- پشتیبانی از پراب‌های کلوین
🏭 کاربردهای صنعتی میلی‌اهم‌متر
- صنایع خودروسازی: تست اتصالات زمین و کانکتورها
- صنایع نیروگاهی: بررسی کابل‌های فشار قوی
- تولید ترانسفورماتور و موتور: اندازه‌گیری سیم‌پیچ‌ها
- کارگاه‌های تعمیرات الکترونیکی: بررسی مسیرهای PCB
- آزمایشگاه‌های تحقیقاتی: تست مواد رسانا
⚠️ نکات ایمنی در استفاده از میلی‌اهم‌متر
- قبل از اتصال پراب‌ها، از قطع بودن برق AC اطمینان حاصل کنید.
- از پراب‌های مخصوص چهار سیمه استفاده کنید.
- دستگاه را روی سطح خشک و عایق قرار دهید.
- از جریان یا ولتاژ بیش از حد مجاز خودداری کنید.
🔋 نمونه مدل‌های پرفروش میلی‌اهم‌متر
- میکرو اهم متر SEW مدل DLRO 6237
- میکرو اهم متر PROVA مدل PROVA-710
- میلی اهم متر PROVA مدل PROVA-700
- میکرو اهم متر HIOKI مدل RM3548
تمامی این مدل‌ها را می‌توانید در سایت دارمکو (Darmco.ir) مشاهده و بررسی کنید. دارمکو تأمین‌کننده معتبر تجهیزات اندازه‌گیری در ایران است و امکان خرید اینترنتی و مشاوره تخصصی را فراهم می‌کند.
📊 نکات مهم هنگام خرید میلی‌اهم‌متر
- محدوده اندازه‌گیری: بررسی کنید دستگاه توانایی اندازه‌گیری مقاومت مورد نظر شما را دارد.
- دقت اندازه‌گیری: برای مصارف صنعتی ±0.1% و برای آزمایشگاهی بالاتر توصیه می‌شود.
- نوع نمایشگر: مدل‌های دیجیتال خواناتر هستند.
- منبع تغذیه: دستگاه‌های قابل شارژ برای محیط‌های سیار مناسب‌ترند.
- اتصالات جانبی: پشتیبانی از پراب کلوین، USB و نرم‌افزار ذخیره داده اهمیت دارد.
✅ نتیجه‌گیری
میلی‌اهم‌متر ابزاری ضروری برای مهندسان برق و الکترونیک است که نیاز به اندازه‌گیری دقیق مقاومت‌های پایین دارند. این دستگاه با استفاده از روش چهار سیمه (کلوین)، خطاهای ناشی از مقاومت سیم‌ها را حذف کرده و دقت بسیار بالایی ارائه می‌دهد.
در صنایع خودروسازی، نیروگاهی، تجهیزات پزشکی و آزمایشگاهی، میلی‌اهم‌متر نقش کلیدی در کنترل کیفیت و عیب‌یابی دارد. اگر به دنبال یک میلی‌اهم‌متر حرفه‌ای و دقیق هستید، می‌توانید انواع مدل‌های SEW، PROVA و HIOKI را از طریق فروشگاه اینترنتی دارمکو بررسی و خریداری کنید.
