اگر باتری ۹ ولتی دارید و می خواهید بدانید هنوز قابل استفاده است یا نه، یکی از ساده ترین روش ها تست باتری با مولتی متر است. در این روش می توان ولتاژ باتری را به صورت مستقیم اندازه گیری کرد و با توجه به مقدار نمایش داده شده، وضعیت تقریبی باتری را بررسی کرد.

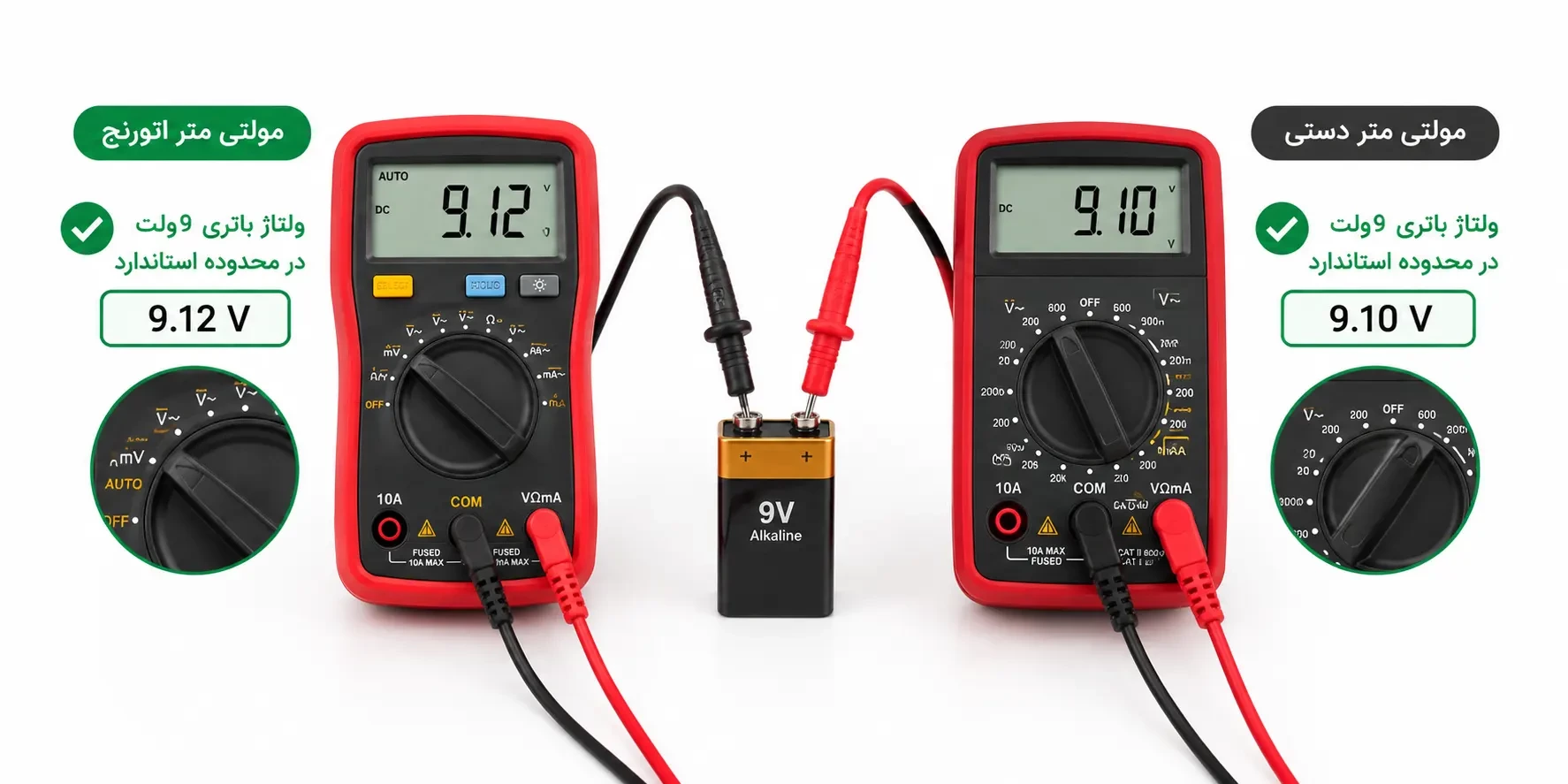

در این آموزش از یک باتری کتابی ۹ ولت استفاده می کنیم و آن را با دو روش مختلف تست می کنیم: یک بار با مولتی متر اتورنج در حالت اندازه گیری ولتاژ DC و بار دیگر با مولتی متری که دارای حالت اختصاصی تست باتری است.
این تفاوت مهم است؛ چون عدد ولتاژ باتری به تنهایی همیشه نشان دهنده ظرفیت واقعی باتری نیست.
تست باتری ۹ ولت با مولتی متر چگونه انجام می شود؟
برای اندازه گیری باتری ۹ ولت، ابتدا باید بدانیم که باتری یک منبع ولتاژ DC است. بنابراین اگر مولتی متر شما حالت Battery Test نداشته باشد، می توانید از بخش اندازه گیری ولتاژ مستقیم یا DC Voltage استفاده کنید.
مراحل کار:
- مولتی متر را روشن کنید.
- پراب مشکی را به ترمینال COM متصل کنید.
- پراب قرمز را به ورودی ولتاژ متصل کنید.
- مولتی متر را روی V DC قرار دهید.
- پراب قرمز را به قطب مثبت باتری و پراب مشکی را به قطب منفی متصل کنید.
- مقدار نمایش داده شده روی صفحه را بخوانید.
در مولتی مترهای Auto Range معمولاً نیازی نیست محدوده ولتاژ را به صورت دستی انتخاب کنید و دستگاه خودش محدوده مناسب را تشخیص می دهد.
در ویدیوی این آموزش چه چیزی تست می شود؟
در ویدیوی این مقاله، یک باتری کتابی ۹ ولت را با دو مولتی متر بررسی می کنیم.
در مولتی متر مگاتک اتورنج، باتری از طریق حالت اندازه گیری ولتاژ DC تست می شود؛ یعنی مولتی متر مستقیماً اختلاف پتانسیل دو سر باتری را اندازه گیری می کند.
سپس همان باتری را با یک مولتی متر دیگر که حالت اختصاصی تست باتری دارد، بررسی می کنیم.
برای خرید مولتی متر به سایت دارمکو مراجعه کنید.
این مقایسه نشان می دهد که اگر مولتی متر شما حالت Battery Test نداشته باشد، برای بررسی ولتاژ باتری الزاماً به مولتی متر مخصوص باتری نیاز ندارید و اندازه گیری ولتاژ DC هم می تواند اطلاعات مفیدی در اختیار شما قرار دهد.
تفاوت حالت ولتاژ DC و Battery Test چیست؟
این قسمت یکی از نکات مهم تست باتری با مولتی متر است.
اندازه گیری ولتاژ DC
وقتی مولتی متر را روی V DC قرار می دهید، دستگاه ولتاژ موجود بین دو ترمینال باتری را اندازه گیری می کند.
این روش برای بررسی وضعیت کلی باتری بسیار کاربردی است و تقریباً در هر مولتی متری که قابلیت اندازه گیری ولتاژ DC داشته باشد قابل انجام است.
حالت Battery Test
بعضی مولتی مترها یک حالت اختصاصی با عنوان Battery Test دارند.
در این حالت، دستگاه معمولاً باتری را با شرایط تست مشخصی بررسی می کند که می تواند شامل اعمال یک بار یا جریان تست مشخص باشد. به همین دلیل نتیجه این حالت لزوماً با عددی که در اندازه گیری ولتاژ بی بار مشاهده می کنید یکسان نیست.
بنابراین نباید تصور کرد:
Battery Test همان اندازه گیری ساده ولتاژ DC است.
روش و شرایط اندازه گیری می تواند متفاوت باشد.
ولتاژ باتری ۹ ولت باید چند ولت باشد؟
یک باتری کتابی ۹ ولت در حالت نو معمولاً باید ولتاژی نزدیک به مقدار نامی خود داشته باشد؛ اما مقدار دقیق ولتاژ به نوع باتری، شیمی سلول، میزان شارژ و شرایط اندازه گیری بستگی دارد.
برای مثال، اگر یک باتری ۹ ولتی را با مولتی متر اندازه گیری کنید و عددی نزدیک به ۹ ولت مشاهده شود، می توان گفت ولتاژ باتری در محدوده نامی قرار دارد.
اما یک نکته مهم وجود دارد:
فقط با دیدن ولتاژ، درباره ظرفیت باقی مانده باتری قضاوت نکنید.
ممکن است یک باتری در حالت بدون بار، ولتاژ نسبتاً مناسبی نشان دهد اما هنگام استفاده و زیر بار، ولتاژ آن به شدت افت کند.
به همین دلیل تست ولتاژ بیشتر یک بررسی اولیه است و لزوماً ظرفیت واقعی باتری را مشخص نمی کند.
آیا تست باتری با مولتی متر به باتری آسیب می زند؟
در حالت عادی، اگر مولتی متر را روی اندازه گیری ولتاژ DC قرار داده باشید و پراب ها را به درستی به دو سر باتری متصل کنید، جریان بسیار کمی از مدار اندازه گیری مولتی متر عبور می کند و این روش برای بررسی باتری مناسب است.
اما باید دقت کنید که مولتی متر را اشتباهاً روی حالت جریان (A یا mA) قرار ندهید و سپس پراب ها را مستقیماً به دو سر باتری متصل نکنید.
این اشتباه می تواند باعث ایجاد جریان زیاد و آسیب به فیوز مولتی متر یا حتی ایجاد مشکل برای باتری شود.
اشتباهات رایج هنگام تست باتری با مولتی متر
۱. قرار دادن مولتی متر روی حالت آمپراژ
یکی از خطرناک ترین اشتباهات این است که کاربر قصد اندازه گیری ولتاژ دارد اما پراب در ورودی آمپر قرار گرفته یا مولتی متر روی حالت جریان است.
برای تست معمول باتری، باید ولتاژ DC را اندازه گیری کنید.
۲. اشتباه گرفتن قطب مثبت و منفی
اگر پراب ها را برعکس متصل کنید، در اکثر مولتی مترهای دیجیتال عدد با علامت منفی نمایش داده می شود. این موضوع لزوماً به معنی خراب بودن باتری نیست.
۳. نتیجه گیری درباره ظرفیت فقط از روی ولتاژ
ولتاژ یک باتری معیار مهمی است، اما به تنهایی نمی تواند ظرفیت باقی مانده یا توانایی باتری برای تأمین جریان در شرایط واقعی را مشخص کند.
۴. بی توجهی به نوع باتری
باتری های آلکالاین، قابل شارژ، لیتیومی و سایر انواع باتری رفتار ولتاژی یکسانی ندارند. بنابراین قبل از قضاوت درباره خوب یا بد بودن باتری، باید نوع باتری و ولتاژ نامی آن را در نظر گرفت.
برای تست باتری مولتی متر اتورنج بهتر است یا دستی؟
برای یک تست ساده باتری ۹ ولت، هر دو نوع مولتی متر می توانند مناسب باشند؛ به شرطی که قابلیت اندازه گیری DC Voltage داشته باشند.
مزیت مولتی متر اتورنج این است که کاربر معمولاً نیازی به انتخاب محدوده اندازه گیری ندارد و دستگاه خودش محدوده مناسب را انتخاب می کند.
در مقابل، در مولتی مترهای دستی ممکن است لازم باشد محدوده ولتاژ را خودتان انتخاب کنید.
در هر دو حالت، اصل اندازه گیری یکسان است: اندازه گیری اختلاف ولتاژ دو سر باتری.
جمع بندی تست باتری با مولتی متر
برای تست اولیه یک باتری کتابی ۹ ولت، کافی است مولتی متر را روی ولتاژ DC قرار دهید و ولتاژ دو سر باتری را اندازه گیری کنید.
در این آموزش دیدیم که یک مولتی متر مگاتک اتورنج می تواند باتری ۹ ولتی را از طریق اندازه گیری DC Voltage بررسی کند و مولتی متر دیگری که حالت Battery Test دارد نیز امکان تست باتری را در حالت اختصاصی خودش فراهم می کند.
نکته مهم این است که ولتاژ اندازه گیری شده را با ولتاژ نامی باتری مقایسه کنید، اما تنها بر اساس آن درباره ظرفیت واقعی باتری تصمیم نگیرید. برای ارزیابی دقیق تر عملکرد باتری، شرایط بار و روش تست نیز اهمیت دارد.
سوالات متداول
آیا برای تست باتری ۹ ولت حتماً مولتی متر مخصوص باتری لازم است؟
خیر. اگر مولتی متر شما قابلیت اندازه گیری ولتاژ DC داشته باشد، می توانید ولتاژ باتری ۹ ولت را مستقیماً اندازه گیری کنید.
آیا می توان باتری ۹ ولت را با مولتی متر اتورنج تست کرد؟
بله. کافی است دستگاه را روی اندازه گیری ولتاژ DC قرار دهید و پراب ها را به قطب های باتری متصل کنید.
اگر مولتی متر عدد منفی نشان داد یعنی باتری خراب است؟
خیر. احتمالاً پراب های مثبت و منفی را برعکس متصل کرده اید. در این حالت معمولاً مقدار ولتاژ با علامت منفی نمایش داده می شود.
آیا ولتاژ ۹ ولت به معنی سالم بودن باتری است؟
نه لزوماً. اندازه گیری ولتاژ یک بررسی اولیه است و ظرفیت واقعی و عملکرد باتری را به طور کامل مشخص نمی کند.
تست Battery Test چه تفاوتی با V DC دارد؟
V DC ولتاژ دو سر باتری را اندازه گیری می کند، در حالی که حالت Battery Test در برخی مولتی مترها شرایط تست اختصاصی تری برای بررسی باتری دارد. بنابراین نتایج این دو حالت الزاماً یکسان نیستند.
