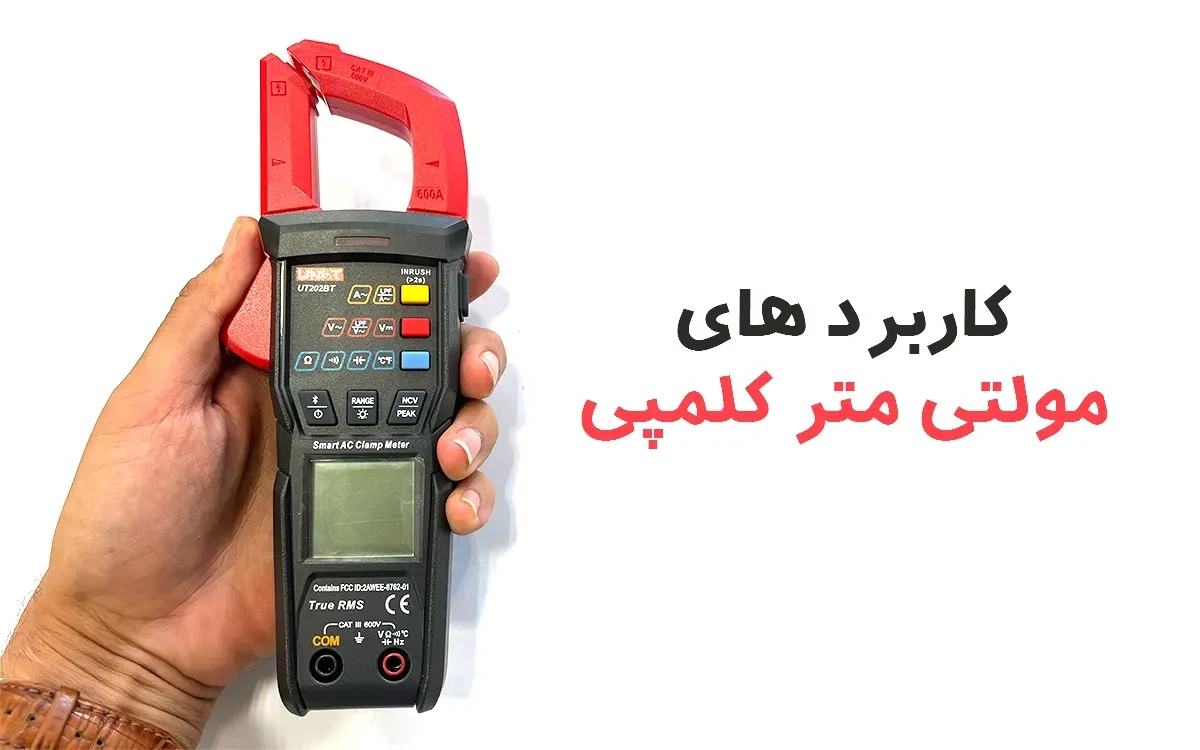

مولتی متر کلمپی فقط برای اندازه گیری جریان برق نیست؛ اگر درست از آن استفاده کنید، می تواند در بررسی عملکرد تجهیزات الکتریکی، عیب یابی اولیه و پیدا کردن جریان های غیرعادی هم به کارتان بیاید. از برقکار ساختمان گرفته تا تکنسین تعمیرات صنعتی، هر کسی که با مدارها و تجهیزات برقی سروکار دارد، ممکن است به این ابزار نیاز پیدا کند.
مزیت اصلی کلمپ متر این است که برای اندازه گیری جریان، در شرایط مناسب نیازی به قطع سیم ندارید. البته قرار نیست با یک اندازه گیری ساده، تمام عیب های یک دستگاه را پیدا کنید! مولتی متر کلمپی اطلاعات مهمی در اختیارتان می گذارد، اما تفسیر درست این اطلاعات به نوع دستگاه، شرایط کاری و تجربه شما بستگی دارد.
در ادامه، کاربرد مولتی متر کلمپی را در محیط های کاری مختلف بررسی می کنیم تا مشخص شود این ابزار دقیقاً کجا به دردتان می خورد.
۱. کاربرد مولتی متر کلمپی در برق ساختمان
یکی از کاربردهای رایج مولتی متر کلمپی، بررسی جریان مصرفی مدارهای برق ساختمان است. برقکار می تواند بدون باز کردن مسیر سیم کشی، جریان عبوری از یک هادی را اندازه گیری کند و وضعیت مصرف تجهیزات را بهتر بشناسد.
برای مثال، وقتی چند وسیله برقی به یک مدار متصل هستند، اندازه گیری جریان می تواند به بررسی میزان بار واردشده به مدار کمک کند. این موضوع هنگام بررسی مصرف غیرعادی یا ارزیابی عملکرد تجهیزات اهمیت دارد.
مهم ترین کاربردهای کلمپ متر در برق ساختمان عبارت اند از:
- اندازه گیری جریان مصرفی مدارهای روشنایی و پریزها
- بررسی جریان مصرفی وسایل برقی پرمصرف
- ارزیابی بار مدار هنگام روشن بودن تجهیزات مختلف
- مقایسه جریان اندازه گیری شده با مقادیر مورد انتظار
- کمک به بررسی اولیه مدارهایی که احتمال اضافه بار در آن ها وجود دارد
البته یک نکته را فراموش نکنید: بالا بودن جریان همیشه به معنای خرابی دستگاه نیست و پایین بودن آن هم لزوماً نشانه سلامت تجهیزات نیست. برای تشخیص دقیق تر، باید مشخصات مصرف کننده، شرایط کار و اطلاعات پلاک دستگاه را هم بررسی کنید.
۲. بررسی جریان موتورهای الکتریکی در صنعت
در محیط های صنعتی، موتورهای الکتریکی بخش مهمی از تجهیزات را تشکیل می دهند. از موتورهای خطوط تولید گرفته تا پمپ ها و دستگاه های تهویه، عملکرد صحیح این تجهیزات به شرایط الکتریکی مناسب وابسته است.
مولتی متر کلمپی به تکنسین کمک می کند جریان مصرفی موتور را در زمان کار بررسی کند. اگر جریان اندازه گیری شده با مقدار مورد انتظار تفاوت داشته باشد، می توان بررسی های بیشتری انجام داد تا علت مشخص شود.
برای مثال، افزایش جریان یک موتور ممکن است با اضافه بار مکانیکی، مشکل در شرایط تغذیه یا برخی ایرادهای الکتریکی ارتباط داشته باشد. اما صرفاً با دیدن عدد روی نمایشگر نمی توان علت خرابی را قطعی اعلام کرد.
این ابزار در موارد زیر کاربرد دارد:
- بررسی جریان مصرفی موتور هنگام کار
- مقایسه جریان موتور با مقدار درج شده روی پلاک
- بررسی تغییرات جریان در شرایط کاری مختلف
- مقایسه جریان فازها در موتورهای سه فاز
- کمک به عیب یابی اولیه تجهیزات صنعتی
نکته فنی: برای مقایسه جریان فازهای یک موتور سه فاز، باید جریان هر فاز را جداگانه اندازه بگیرید. اختلاف قابل توجه میان فازها می تواند نشانه وجود مشکل باشد، اما برای نتیجه گیری باید شرایط بار، ولتاژ تغذیه و مشخصات موتور هم بررسی شوند.
۳. کاربرد مولتی متر کلمپی در کولر گازی و سیستم های تهویه
اگر تعمیرکار کولر گازی یا سیستم های تهویه باشید، احتمالاً می دانید که بررسی جریان مصرفی تجهیزات یکی از مراحل مهم عیب یابی است. مولتی متر کلمپی می تواند برای اندازه گیری جریان کمپرسور، موتور فن و بعضی تجهیزات الکتریکی این سیستم ها استفاده شود.
فرض کنید یک کولر گازی روشن می شود، اما عملکرد آن با شرایط معمول تفاوت دارد. اندازه گیری جریان می تواند اطلاعات مفیدی درباره وضعیت مصرف الکتریکی دستگاه در اختیار تعمیرکار قرار دهد.
کاربردهای این ابزار در سیستم های سرمایشی و تهویه عبارت اند از:
- بررسی جریان مصرفی کمپرسور در شرایط کاری مشخص
- اندازه گیری جریان موتور فن
- مقایسه جریان مصرفی با اطلاعات فنی دستگاه
- بررسی اولیه تغییرات غیرعادی جریان
- کمک به ارزیابی وضعیت الکتریکی تجهیزات هنگام سرویس
البته جریان مصرفی به عواملی مانند دمای محیط، فشار کاری، شرایط نصب و وضعیت دستگاه بستگی دارد. بنابراین، اگر جریان با مقدار مورد انتظار تفاوت دارد، نباید بلافاصله کمپرسور را مقصر بدانید! بررسی سایر پارامترهای سیستم برای تشخیص علت ضروری است.
۴. بررسی جریان در تابلوهای برق صنعتی
تابلوهای برق از چندین مدار و تجهیز تشکیل شده اند که هر کدام وظیفه مشخصی دارند. در چنین شرایطی، اندازه گیری جریان می تواند به بررسی نحوه توزیع بار و شناسایی بعضی وضعیت های غیرعادی کمک کند.
برای مثال، در یک تابلو سه فاز ممکن است لازم باشد جریان فازها را در شرایط کاری مشابه با یکدیگر مقایسه کنید. اختلاف جریان می تواند به توزیع نامناسب بار یا شرایط متفاوت مصرف کننده ها مربوط باشد و نیاز به بررسی بیشتر داشته باشد.
مهم ترین کاربردهای مولتی متر کلمپی در تابلوهای برق عبارت اند از:
- اندازه گیری جریان مدارهای مختلف
- بررسی جریان فازهای سیستم سه فاز
- ارزیابی بار واردشده به مدارها
- بررسی تغییر جریان پس از راه اندازی تجهیزات جدید
- کمک به عیب یابی اولیه مدارهای دارای عملکرد غیرعادی
در اینجا هم انتخاب دستگاه مناسب اهمیت دارد. برای کار روی تابلوهای برق، علاوه بر محدوده اندازه گیری، باید رده ایمنی CAT متناسب با محل اندازه گیری و سطح ولتاژ را بررسی کنید. استفاده از تجهیزات حفاظت فردی و رعایت دستورالعمل های ایمنی هم ضروری است.
۵. کاربرد مولتی متر کلمپی در خودرو و سیستم های باتری
در سیستم های الکتریکی خودرو، تجهیزات باتری و بعضی سامانه های خورشیدی، اندازه گیری جریان مستقیم یا DC اهمیت زیادی دارد. با این حال، همه مولتی مترهای کلمپی برای اندازه گیری جریان DC طراحی نشده اند.
اگر دستگاه از قابلیت اندازه گیری جریان DC با کلمپ پشتیبانی کند به آن مولتی متر کلمپی DC گفته می شود و می توان از آن برای بررسی جریان عبوری در برخی مدارهای خودرو یا تجهیزات تغذیه استفاده کرد.
این کاربردها می توانند شامل موارد زیر باشند:
- بررسی جریان مصرفی بعضی مدارهای الکتریکی خودرو
- اندازه گیری جریان شارژ یا تخلیه باتری در شرایط مناسب
- بررسی جریان مصرفی تجهیزات جانبی
- اندازه گیری جریان DC در برخی سامانه های خورشیدی
- بررسی اولیه مصرف غیرعادی جریان در مدارهای تغذیه
برای مثال، اگر باتری خودرو در مدت کوتاهی تخلیه می شود، اندازه گیری جریان می تواند بخشی از فرایند بررسی مصرف غیرعادی باشد. البته برای این کار باید شرایط خواب خودرو، مدارهای فعال و روش اندازه گیری مناسب را در نظر گرفت.
نکته مهم: اگر قصد اندازه گیری جریان DC را دارید، فقط به عبارت AC/DC در مشخصات دستگاه اکتفا نکنید. بررسی کنید که جریان مستقیم واقعاً از طریق فک کلمپ اندازه گیری می شود؛ بعضی دستگاه ها جریان DC را فقط از طریق ورودی های پراب اندازه می گیرند.
۶. بررسی مصرف جریان تجهیزات برقی و کارگاهی
در کارگاه ها، فروشگاه ها و محیط های فنی، گاهی لازم است جریان مصرفی یک دستگاه در شرایط واقعی کار بررسی شود. مولتی متر کلمپی برای این کار می تواند ابزار مفیدی باشد؛ به ویژه زمانی که دسترسی به هادی مناسب برای اندازه گیری وجود دارد.
برای نمونه، می توان جریان مصرفی برخی ابزارهای برقی، دستگاه های کارگاهی، پمپ ها و تجهیزات الکتریکی را در زمان فعالیت بررسی کرد.
این اندازه گیری به شما کمک می کند:
- جریان مصرفی دستگاه را با اطلاعات فنی آن مقایسه کنید.
- تغییرات جریان را در شرایط کاری مختلف بررسی کنید.
- وضعیت مصرف الکتریکی تجهیزات را بهتر بشناسید.
- اطلاعات اولیه لازم برای بررسی مشکلات احتمالی را جمع آوری کنید.
فقط حواستان باشد که جریان مصرفی به تنهایی معیار کاملی برای سنجش راندمان یا سلامت دستگاه نیست. برای بررسی دقیق تر ممکن است به اندازه گیری توان، ضریب توان، ولتاژ یا پارامترهای دیگری هم نیاز داشته باشید.
۷. استفاده از مولتی متر کلمپی در تعمیرات و نگهداری پیشگیرانه
در تعمیرات صنعتی، همیشه لازم نیست صبر کنید تا یک تجهیز کاملاً از کار بیفتد و بعد سراغ عیب یابی بروید. اندازه گیری های دوره ای می توانند به شناسایی تغییرات عملکردی کمک کنند؛ البته به شرطی که نتایج در شرایط قابل مقایسه ثبت شوند.
برای مثال، اگر جریان یک موتور در شرایط بار مشابه به مرور افزایش پیدا کند، این تغییر می تواند دلیلی برای بررسی بیشتر باشد. ممکن است شرایط مکانیکی، وضعیت تغذیه یا عوامل دیگری در این تغییر نقش داشته باشند.
مولتی متر کلمپی در این فرایند برای موارد زیر مفید است:
- ثبت جریان مصرفی تجهیزات در بازه های زمانی مشخص
- مقایسه نتایج اندازه گیری های دوره ای
- بررسی تغییرات جریان پس از تعمیر یا سرویس
- کمک به شناسایی وضعیت های غیرعادی پیش از بروز خرابی جدی
- تکمیل اطلاعات لازم برای برنامه ریزی تعمیرات
البته برای نتیجه گیری درست، بهتر است جریان در شرایط مشابه از نظر بار و وضعیت کاری اندازه گیری شود. مقایسه جریان یک موتور زیر بار با همان موتور در حالت کم بار، تصویر دقیقی از تغییرات سلامت دستگاه به شما نمی دهد.
۸. آیا مولتی متر کلمپی برای هر نوع عیب یابی مناسب است؟
خیر. این دستگاه ابزار مفیدی برای اندازه گیری جریان است، اما قرار نیست جای تمام تجهیزات تست و عیب یابی را بگیرد.
برای مثال، اگر یک موتور روشن نمی شود، اندازه گیری جریان به تنهایی نمی تواند تمام علت های احتمالی را مشخص کند. ممکن است بررسی ولتاژ، پیوستگی مدار، عایق بندی یا سایر پارامترها هم لازم باشد.
پیش از استفاده، این موارد را در نظر بگیرید:
- نوع جریان: دستگاه باید قابلیت اندازه گیری AC یا DC مورد نیاز شما را داشته باشد.
- محدوده اندازه گیری: جریان مورد انتظار باید در محدوده مجاز دستگاه قرار بگیرد.
- دقت و قابلیت ها: برای اندازه گیری های حساس یا بررسی سیگنال های غیرسینوسی، مشخصات فنی مناسب اهمیت دارد.
- شرایط محیطی: دما، رطوبت و شرایط کار باید با محدودیت های دستگاه سازگار باشند.
- ایمنی: رده CAT، ولتاژ مجاز و وضعیت عایق بندی تجهیزات باید متناسب با محل کار باشند.
همچنین هنگام اندازه گیری جریان با کلمپ، فک دستگاه باید فقط یک هادی را دربر بگیرد. قرار دادن هم زمان سیم رفت و برگشت داخل فک معمولاً باعث خنثی شدن میدان های مغناطیسی و نمایش جریان نزدیک به صفر می شود.
جمع بندی
مولتی متر کلمپی در برق ساختمان، تعمیرات، برق صنعتی، سیستم های تهویه، تابلوهای برق و بعضی کاربردهای خودرویی و خورشیدی استفاده می شود. مهم ترین مزیت آن، اندازه گیری جریان بدون نیاز به قطع هادی در شرایط مناسب است؛ قابلیتی که کار بررسی مدارها را سریع تر و ساده تر می کند.
با این حال، انتخاب دستگاه باید بر اساس نوع جریان، محدوده اندازه گیری، شرایط کاری و الزامات ایمنی انجام شود. اگر بیشتر با موتورهای صنعتی سروکار دارید، نیازهای شما با کسی که جریان DC باتری یا تجهیزات خورشیدی را اندازه می گیرد یکسان نیست.
قرار نیست گران ترین دستگاه را بخرید؛ قرار است دستگاهی را بخرید که واقعاً به کارتان بیاید!
