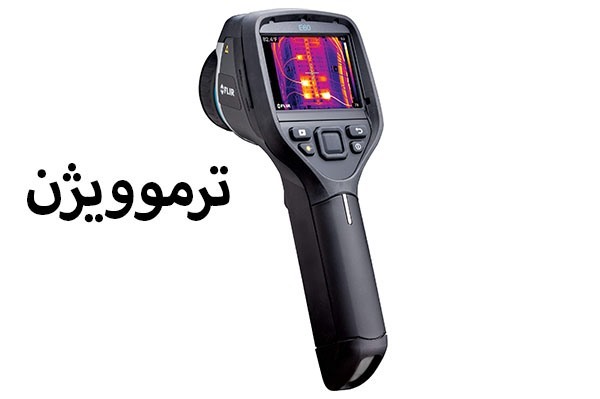

همه چیزهایی که باید درباره دوربین های حرارتی بدانید

دوربین حرارتی یکی از ابزارهای مهم برای مشاهده و بررسی الگوی دمایی اجسام و سطوح است. این دستگاه با دریافت تابش مادون قرمز منتشرشده از اجسام، اطلاعات حرارتی را به یک تصویر قابل مشاهده تبدیل می‌کند. به این فرآیند تصویربرداری حرارتی یا ترموگرافی (Thermography) گفته می‌شود. برخلاف دوربین‌های معمولی که به نور مرئی وابسته هستند، دوربین حرارتی می‌تواند اختلافات دمایی را حتی در محیط‌های کم‌نور یا تاریک نیز آشکار کند. در ادامه با نحوه عملکرد، کاربردها، عوامل مؤثر بر دقت و محدودیت‌های این فناوری آشنا می‌شویم.

تصویربرداری حرارتی چیست؟

تصویربرداری حرارتی روشی غیرتماسی برای ثبت و نمایش الگوی دمایی سطح اجسام است. هر جسمی که دمای آن بالاتر از صفر مطلق باشد، بخشی از انرژی خود را به شکل تابش الکترومغناطیسی منتشر می‌کند. دوربین‌های حرارتی بخش مشخصی از این تابش، یعنی مادون قرمز، را دریافت کرده و بر اساس شدت تابش دریافتی، یک تصویر حرارتی ایجاد می‌کنند.

در یک تصویر حرارتی، تفاوت دما معمولاً با استفاده از رنگ‌ها یا درجات مختلف روشنایی نمایش داده می‌شود. برای مثال، در برخی پالت‌های رنگی، نواحی گرم‌تر با رنگ‌هایی مانند زرد، نارنجی و قرمز و نواحی سردتر با رنگ‌های آبی یا بنفش دیده می‌شوند. با این حال، رنگ تصویر به‌تنهایی نشان‌دهنده دمای مشخص یک جسم نیست و برای تفسیر صحیح باید مقیاس دما و تنظیمات دوربین نیز در نظر گرفته شود.

مهم‌ترین مزیت تصویربرداری حرارتی، امکان مشاهده اختلافات دمایی بدون تماس مستقیم با جسم است. به همین دلیل می‌توان از آن برای شناسایی نقاط غیرعادی، Hot Spotها، توزیع نامتوازن دما و تغییرات حرارتی در تجهیزات و سطوح استفاده کرد؛ آن هم در شرایطی که تماس با جسم دشوار، خطرناک یا باعث تغییر دمای آن می‌شود.

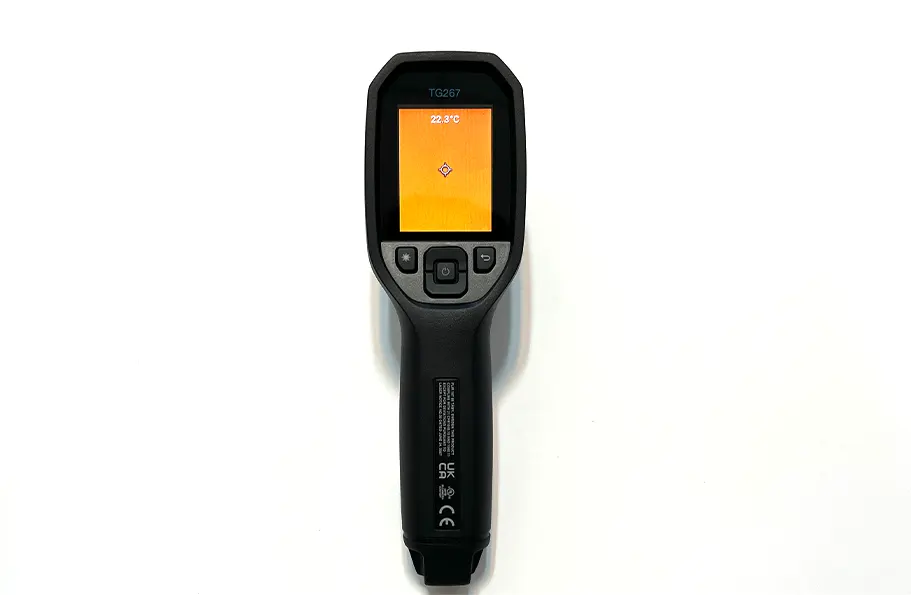

دوربین حرارتی چیست و چگونه تصویر حرارتی ایجاد می‌کند؟

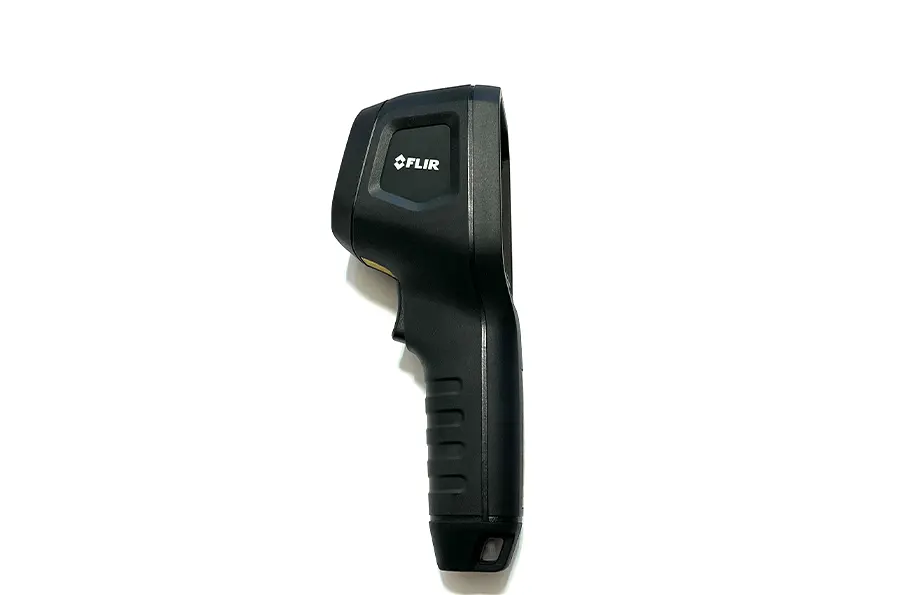

دوربین حرارتی دستگاهی است که برای دریافت تابش مادون قرمز و تبدیل اطلاعات حرارتی به تصویر طراحی شده است. این دستگاه از اجزایی مانند لنز مخصوص مادون قرمز، حسگر حرارتی، مدار پردازش و نمایشگر تشکیل می‌شود. حسگر دوربین میزان تابش مادون قرمز دریافت‌شده از نقاط مختلف صحنه را ثبت می‌کند و پردازنده، این اطلاعات را به تصویری تبدیل می‌کند که اختلافات دمایی در آن قابل مشاهده باشد.

دوربین حرارتی با دوربین عکاسی معمولی تفاوت اساسی دارد. دوربین معمولی برای ایجاد تصویر از نور مرئی استفاده می‌کند، در حالی که دوربین حرارتی برای ایجاد تصویر به تابش مادون قرمز وابسته است. بنابراین تاریکی یا نبود نور مرئی لزوماً مانع عملکرد دوربین حرارتی نمی‌شود؛ البته این موضوع به معنی آن نیست که دوربین حرارتی در تمام شرایط محیطی می‌تواند دمای اجسام را بدون خطا اندازه‌گیری کند.

تصویر ایجادشده توسط دوربین حرارتی را معمولاً ترموگرام (Thermogram) می‌نامند. این تصویر می‌تواند علاوه بر نمایش الگوی حرارتی، اطلاعاتی مانند دمای یک نقطه، حداقل و حداکثر دما و اختلاف دمای بخش‌های مختلف را نیز در اختیار کاربر قرار دهد؛ البته میزان این اطلاعات به قابلیت‌های دوربین و تنظیمات آن بستگی دارد.

نکته مهم این است که دوربین حرارتی صرفاً «گرما را نشان نمی‌دهد». این دستگاه تابش مادون قرمز را دریافت می‌کند و با استفاده از آن، توزیع دما روی سطح قابل مشاهده را تخمین می‌زند. عواملی مانند جنس سطح، ضریب تابش، فاصله تا هدف، دمای محیط و شرایط مشاهده می‌توانند بر نتیجه تأثیر بگذارند که در بخش‌های بعدی مقاله به آن‌ها خواهیم پرداخت.



در میان دوربین های حرارتی باکیفیت موجود در بریتانیا، آن هایی هستند که طراحی ارگونومیک و کاربرپسند دارند و می توانند دامنه وسیعی از دماها را شناسایی کنند. واحدهای پاسخ اضطراری، پزشکان، تولیدکنندگان محصولات، مهندسان و کارکنان نگهداری در صنایع مختلف از استفاده از آن ها بهره مند می شوند.

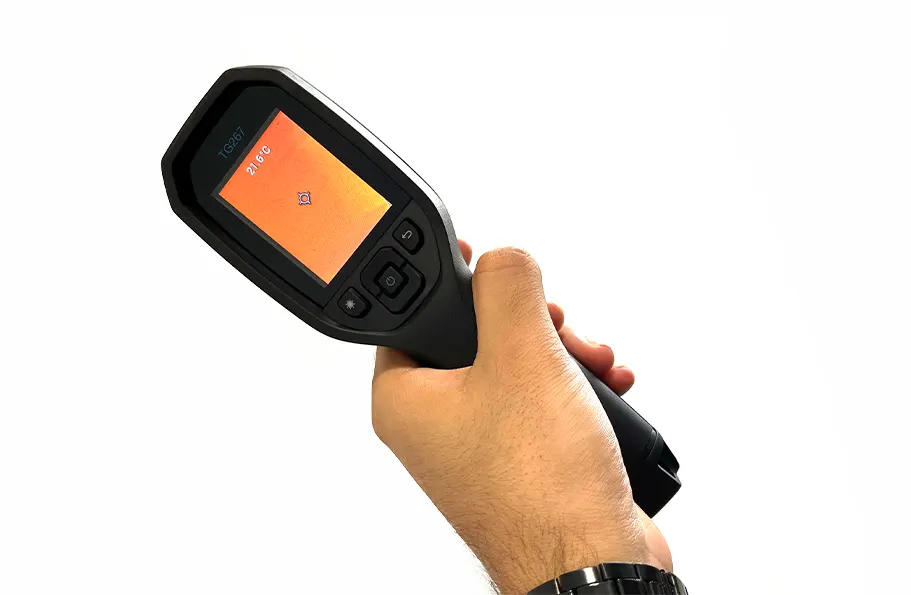

دوربین های مادون قرمز چگونه کار می کنند؟

دوربین مادون قرمز تابش مادون قرمز ساطع شده توسط اجسام - امضای حرارتی - را شناسایی و اندازه گیری می کند.فرکانس های مادون قرمز از طریق لنزی که توسط دوربین تجهیز شده است، عبور می کنند. این لنز فرکانس های مادون قرمز را بر روی آرایه ای از حسگرها برای شناسایی و خواندن متمرکز می کند.

آرایه های حسگر از پیکسل هایی تشکیل شده اند که طول موج های مادون قرمز را با واکنش به آن ها به سیگنال های الکترونیکی تبدیل می کنند. این سیگنال ها به پردازنده ای در داخل بدنه اصلی دوربین منتقل می شوند. این پردازنده با استفاده از الگوریتم ها آن ها را به نقشه رنگی ای تبدیل می کند که مقادیر دمای مختلف را نشان می دهد. نمایش این نقشه بر روی صفحه نمایش انجام می شود.

دوربین های حرارتی اغلب دارای حالت استاندارد برای نور مرئی هستند، درست مانند دوربین های دیجیتال استاندارد. کاربر می تواند با مقایسه دو عکس یکسان گرفته شده در حالت مادون قرمز و حالت عادی، به سرعت مناطق مشکل دار خاص را شناسایی کند.

آیا دوربین حرارتی واقعاً دما را اندازه‌گیری می‌کند؟

بله، دوربین حرارتی می‌تواند دمای سطح اجسام را اندازه‌گیری یا تخمین بزند، اما نحوه انجام این کار با یک دماسنج معمولی متفاوت است. دوربین حرارتی ابتدا تابش مادون قرمز منتشرشده از سطح جسم را دریافت می‌کند و سپس با پردازش این اطلاعات، دمای سطح را محاسبه می‌کند. به همین دلیل، چیزی که دوربین حرارتی اندازه‌گیری می‌کند در اصل دمای سطح قابل مشاهده جسم است، نه دمای بخش‌های داخلی آن.

با این حال، مقدار دمای نمایش‌داده‌شده همیشه به معنی دمای دقیق و مطلق جسم نیست. عواملی مانند جنس سطح، ضریب تابش، فاصله تا جسم، زاویه مشاهده، دمای محیط و شرایط اطراف می‌توانند روی نتیجه تأثیر بگذارند. بنابراین برای رسیدن به یک اندازه‌گیری قابل اعتماد، علاوه بر خود دوربین باید شرایط اندازه‌گیری نیز به درستی در نظر گرفته شود.

ضریب تابش یا Emissivity چیست؟

ضریب تابش یا Emissivity نشان می‌دهد یک سطح تا چه اندازه توانایی انتشار انرژی حرارتی را دارد. سطوح مختلف رفتار یکسانی در برابر تابش مادون قرمز ندارند؛ برای مثال، یک سطح مات و غیر فلزی معمولاً تابش حرارتی را متفاوت از یک سطح فلزی براق منتشر می‌کند. اگر ضریب تابش به‌درستی در دوربین تنظیم نشود، ممکن است دمای نمایش‌داده‌شده با دمای واقعی سطح اختلاف داشته باشد.

چگونه تصاویر حرارتی را بخوانیم و تفسیر کنیم؟

تصویر حرارتی فقط یک عکس رنگی از یک جسم نیست؛ بلکه نمایشی از توزیع دما در سطح قابل مشاهده است. در این تصاویر، نقاط مختلف می‌توانند بر اساس دمای اندازه‌گیری‌شده با رنگ یا شدت روشنایی متفاوت نمایش داده شوند. با این حال، رنگ‌ها در تمام دوربین‌ها معنای ثابتی ندارند و به پالت رنگی انتخاب‌شده و مقیاس دمای تصویر بستگی دارند.

رنگ‌های مختلف در تصویر حرارتی چه معنایی دارند؟

در بسیاری از پالت‌های رایج، رنگ‌های گرم مانند قرمز، نارنجی و زرد برای نمایش دماهای بالاتر و رنگ‌های سرد مانند آبی و بنفش برای نمایش دماهای پایین‌تر استفاده می‌شوند. اما نباید صرفاً بر اساس رنگ درباره دمای یک نقطه قضاوت کرد. مقیاس دمایی تصویر مشخص می‌کند هر رنگ تقریباً نشان‌دهنده چه محدوده‌ای از دماست و این مقیاس می‌تواند در دوربین یا نرم‌افزار تغییر کند.

Hot Spot یا نقطه داغ چیست؟

Hot Spot به ناحیه‌ای گفته می‌شود که در مقایسه با قسمت‌های اطراف خود دمای بالاتری دارد. شناسایی این نقاط یکی از مهم‌ترین کاربردهای تصویربرداری حرارتی در عیب‌یابی و نگهداری تجهیزات است. برای مثال، افزایش غیرعادی دما در یک اتصال الکتریکی می‌تواند نشانه وجود مقاومت بالا، اتصال نامناسب یا اضافه‌بار باشد. البته مشاهده یک نقطه داغ به‌تنهایی به معنی وجود خرابی قطعی نیست و باید شرایط کاری و سایر عوامل نیز بررسی شوند.

چه عواملی روی دقت اندازه‌گیری دوربین حرارتی تأثیر می‌گذارند؟

دقت اندازه‌گیری حرارتی تنها به مشخصات خود دوربین وابسته نیست. شرایط محیط و نحوه انجام اندازه‌گیری نیز می‌تواند نتیجه را تغییر دهد. به همین دلیل، هنگام تفسیر یک تصویر حرارتی باید عواملی مانند فاصله، زاویه، جنس سطح، دمای محیط و اندازه جسم را در نظر گرفت.

فاصله دوربین تا جسم

هرچه فاصله دوربین از هدف افزایش پیدا کند، تشخیص جزئیات کوچک دشوارتر می‌شود. اگر جسم مورد بررسی بخش بسیار کوچکی از تصویر را اشغال کند، ممکن است اندازه‌گیری آن تحت تأثیر محیط اطراف قرار بگیرد. بنابراین فاصله مناسب برای اندازه‌گیری به اندازه هدف و قابلیت‌های دوربین بستگی دارد.

جنس و سطح جسم

سطوح مختلف میزان متفاوتی از تابش مادون قرمز را منتشر و منعکس می‌کنند. به همین دلیل، اندازه‌گیری یک سطح مات معمولاً با سطح فلزی براق شرایط یکسانی ندارد. سطوح براق و بازتابنده می‌توانند تابش محیط اطراف را نیز منعکس کنند و باعث ایجاد خطا در تفسیر دما شوند.

دمای محیط و شرایط اطراف

دمای محیط نیز می‌تواند بر اندازه‌گیری تأثیرگذار باشد، به‌خصوص زمانی که جسم مورد بررسی اختلاف دمای کمی با محیط دارد. جریان هوا، تابش خورشید و منابع گرمایی اطراف نیز ممکن است الگوی حرارتی سطح را تغییر دهند. به همین دلیل، برای تفسیر دقیق تصویر باید شرایط محیطی نیز در نظر گرفته شود.

کاربردهای دوربین حرارتی چیست؟

تصویربرداری حرارتی در بسیاری از حوزه‌ها برای شناسایی تغییرات دمایی، عیب‌یابی، بازرسی و نگهداری تجهیزات مورد استفاده قرار می‌گیرد. مهم‌ترین مزیت این فناوری آن است که کاربر می‌تواند بدون تماس مستقیم با تجهیزات، الگوی حرارتی آن‌ها را بررسی کند.

کاربرد دوربین حرارتی در برق و تابلو برق

در سیستم‌های الکتریکی، افزایش غیرعادی دما می‌تواند یکی از نشانه‌های وجود مشکل باشد. با استفاده از دوربین حرارتی می‌توان تابلوهای برق، اتصالات، کابل‌ها، فیوزها، کلیدها و سایر تجهیزات را بررسی و نقاطی را که نسبت به بخش‌های مشابه دمای بالاتری دارند شناسایی کرد. این روش می‌تواند در بازرسی دوره‌ای و تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی کاربرد داشته باشد.

کاربرد دوربین حرارتی در تجهیزات صنعتی

در صنایع، دوربین حرارتی می‌تواند برای بررسی موتورهای الکتریکی، یاتاقان‌ها، پمپ‌ها، تابلوهای کنترل و سایر تجهیزات مورد استفاده قرار گیرد. تغییرات دمایی غیرعادی در بخش‌های مختلف یک تجهیز می‌تواند اطلاعات ارزشمندی درباره وضعیت عملکرد آن در اختیار تکنسین قرار دهد و به شناسایی زودهنگام برخی مشکلات کمک کند.

کاربرد دوربین حرارتی در ساختمان

در ساختمان‌ها از تصویربرداری حرارتی برای بررسی توزیع دما، مشکلات عایق‌کاری، نقاط دارای اتلاف حرارت و برخی ناهنجاری‌های حرارتی استفاده می‌شود. این فناوری همچنین می‌تواند در بررسی سیستم‌های گرمایشی و سرمایشی و شناسایی اختلاف دمای غیرعادی در بخش‌های مختلف ساختمان مفید باشد.

آیا دوربین حرارتی در تاریکی کار می‌کند؟

بله. دوربین حرارتی برای تشکیل تصویر به نور مرئی وابسته نیست و از تابش مادون قرمز منتشرشده از اجسام استفاده می‌کند. بنابراین می‌تواند در تاریکی یا محیط‌هایی که نور مرئی بسیار کمی وجود دارد نیز الگوی حرارتی اجسام را ثبت کند. همین ویژگی باعث شده است تصویربرداری حرارتی در برخی کاربردهای بازرسی و نظارت در محیط‌های کم‌نور نیز مورد استفاده قرار گیرد.

البته نباید این موضوع را با «بهتر کار کردن دوربین حرارتی در شب» اشتباه گرفت. عملکرد دوربین به شرایط حرارتی محیط، اختلاف دمای اجسام، رطوبت، فاصله و سایر عوامل بستگی دارد و صرفاً تاریک شدن محیط باعث افزایش دقت اندازه‌گیری نمی‌شود.

آیا دوربین حرارتی می‌تواند پشت دیوار را ببیند؟

خیر، دوربین حرارتی معمولی نمی‌تواند مانند تجهیزات تصویربرداری با اشعه ایکس، داخل دیوار یا پشت یک جسم را مستقیماً مشاهده کند. این دوربین‌ها تابش مادون قرمز سطح قابل مشاهده را دریافت می‌کنند. با این حال، اگر یک منبع گرما در پشت دیوار باعث ایجاد تغییر دما روی سطح آن شود، دوربین ممکن است بتواند این الگوی حرارتی را روی سطح دیوار نشان دهد.

برای مثال، وجود لوله آب گرم، کابل دارای جریان بالا یا یک بخش گرم در پشت دیوار ممکن است باعث ایجاد اختلاف دمایی روی سطح شود. در چنین شرایطی دوربین حرارتی می‌تواند به شناسایی محل احتمالی تغییرات حرارتی کمک کند، اما نمی‌توان انتظار داشت ساختار داخلی دیوار را مستقیماً مشاهده کند.

آیا دوربین حرارتی می‌تواند از پشت شیشه اندازه‌گیری کند؟

یکی از برداشت‌های اشتباه درباره دوربین‌های حرارتی این است که می‌توانند دمای اجسام پشت شیشه را مانند یک دوربین معمولی اندازه‌گیری کنند. در بسیاری از شرایط، شیشه در برابر تابش مادون قرمز حرارتی رفتار متفاوتی نسبت به نور مرئی دارد و دوربین حرارتی بیشتر دمای سطح شیشه را دریافت می‌کند تا دمای جسمی که پشت آن قرار دارد.

به همین دلیل، برای اندازه‌گیری دقیق یک جسم، باید توجه داشت که آیا مسیر تابش مادون قرمز بین جسم و دوربین مسدود یا تغییر داده شده است یا خیر. نوع ماده و محدوده طیفی مورد استفاده دوربین نیز در این موضوع اهمیت دارد.

محدودیت‌های دوربین حرارتی چیست؟

با وجود کاربردهای گسترده، دوربین حرارتی یک ابزار بدون خطا نیست و باید محدودیت‌های آن را هنگام اندازه‌گیری در نظر گرفت. این دستگاه عمدتاً دمای سطح قابل مشاهده را بررسی می‌کند و عواملی مانند سطوح براق، شیشه، فاصله زیاد، اندازه کوچک هدف، اختلاف دمای کم و شرایط محیطی می‌توانند بر نتیجه تأثیر بگذارند.

همچنین مشاهده یک نقطه گرم یا سرد در تصویر به‌تنهایی برای تشخیص قطعی یک خرابی کافی نیست. تصاویر حرارتی باید در کنار شرایط کاری تجهیز، اندازه‌گیری‌های دیگر و تجربه تکنسین تفسیر شوند. به همین دلیل، ترموگرافی بیشتر یک ابزار تشخیص و تحلیل است تا جایگزینی برای تمام روش‌های اندازه‌گیری و عیب‌یابی.

تفاوت دوربین حرارتی با ترمومتر لیزری چیست؟

دوربین حرارتی و ترمومتر لیزری هر دو برای اندازه‌گیری دما از فاصله مشخص استفاده می‌شوند، اما اطلاعات متفاوتی در اختیار کاربر قرار می‌دهند. ترمومتر لیزری معمولاً دمای یک نقطه یا ناحیه مشخص را اندازه‌گیری می‌کند، در حالی که دوربین حرارتی می‌تواند الگوی دمایی یک ناحیه بزرگ‌تر را به‌صورت تصویر نمایش دهد.

به همین دلیل، ترمومتر لیزری برای اندازه‌گیری سریع دمای یک نقطه ابزار ساده و کاربردی است، اما دوربین حرارتی زمانی ارزش بیشتری دارد که هدف، پیدا کردن نقاط داغ، مقایسه بخش‌های مختلف و مشاهده توزیع دما باشد. انتخاب بین این دو ابزار به نوع کاربرد و اطلاعات مورد نیاز بستگی دارد.

دوربین حرارتی در چه شرایطی بهترین عملکرد را دارد؟

برای دستیابی به نتایج قابل اعتماد، تنها داشتن یک دوربین حرارتی کافی نیست و نحوه انجام اندازه‌گیری نیز اهمیت زیادی دارد. انتخاب فاصله مناسب، قرارگیری صحیح دوربین در برابر هدف، توجه به جنس سطح و تنظیم صحیح پارامترهای مربوط به اندازه‌گیری می‌تواند کیفیت نتیجه را افزایش دهد.

همچنین بهتر است تصاویر حرارتی در شرایطی ثبت شوند که عوامل محیطی مانند تابش مستقیم خورشید، جریان شدید هوا یا منابع گرمایی اطراف باعث تغییر غیرعادی دمای سطح نشده باشند. در کاربردهای صنعتی نیز مقایسه یک تجهیز با تجهیزات مشابه و بررسی تغییرات دمایی آن در طول زمان می‌تواند اطلاعات بیشتری نسبت به مشاهده یک تصویر منفرد ارائه دهد.

سؤالات متداول درباره دوربین حرارتی

آیا دوربین حرارتی در تاریکی کار می‌کند؟

بله. دوربین حرارتی برای تشکیل تصویر به نور مرئی نیاز ندارد و با دریافت تابش مادون قرمز می‌تواند در محیط‌های تاریک نیز الگوی حرارتی اجسام را نمایش دهد.

آیا دوربین حرارتی می‌تواند پشت دیوار را ببیند؟

خیر. دوربین حرارتی معمولی داخل دیوار را مستقیماً مشاهده نمی‌کند، اما تغییرات دمایی روی سطح دیوار که ممکن است ناشی از یک منبع گرما در پشت آن باشد، قابل تشخیص است.

آیا رنگ قرمز در تصویر حرارتی همیشه به معنی دمای بالا است؟

خیر. معنی رنگ‌ها به پالت انتخاب‌شده و مقیاس دمای تصویر بستگی دارد. برای تفسیر صحیح باید به مقیاس دمایی و مقادیر عددی نمایش‌داده‌شده توجه کرد.

تفاوت دوربین حرارتی و ترمومتر لیزری چیست؟

ترمومتر لیزری معمولاً دمای یک نقطه یا ناحیه مشخص را اندازه‌گیری می‌کند، در حالی که دوربین حرارتی علاوه بر امکان اندازه‌گیری دما، الگوی حرارتی یک ناحیه را نیز به‌صورت تصویر نمایش می‌دهد.
