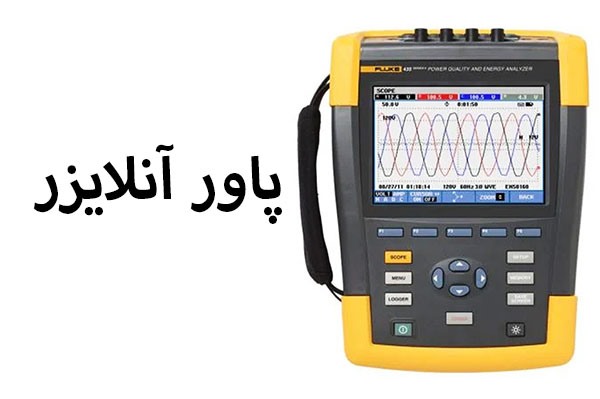

هارمونیک آنالایزر یا Power Analyzer یکی از ابزارهای کلیدی در مهندسی برق و الکترونیک است که برای اندازه‌گیری و تحلیل پارامترهای توان الکتریکی در مدارها و سیستم‌های صنعتی استفاده می‌شود. این دستگاه با سنجش پارامترهایی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان (PF) و هارمونیک‌ها، به مهندسان امکان می‌دهد تا کیفیت توان و بازده سیستم‌های الکتریکی را بررسی و بهینه کنند.
پاور آنالایزرها در صنایع، کارگاه‌ها، ساختمان‌های تجاری، و سیستم‌های توزیع برق نقش مهمی در بهینه‌سازی مصرف انرژی، عیب‌یابی شبکه و ارزیابی عملکرد تجهیزات دارند. این ابزارها در مدل‌های تک‌فاز و سه‌فاز و به صورت پرتابل یا رومیزی عرضه می‌شوند.
💡 پاور آنالایزر چیست؟
پاور آنالایزر دستگاهی است که برای اندازه‌گیری انواع توان در مدارهای الکتریکی طراحی شده است. این توان‌ها شامل توان ظاهری (S)، توان اکتیو (P)، توان راکتیو (Q) و ضریب توان (Power Factor) هستند. از آن‌جایی که توان بیانگر انرژی در واحد زمان است، این دستگاه می‌تواند میزان انرژی واقعی مصرف‌شده در یک سیستم را محاسبه کند.
در سیستم‌های جریان متناوب (AC)، رفتار ولتاژ و جریان پیچیده‌تر از سیستم‌های DC است. بنابراین برای اندازه‌گیری دقیق توان در این سیستم‌ها باید فاکتورهای متعددی مانند زاویه فاز، هارمونیک‌ها و اعوجاج سیگنال نیز بررسی شوند. اینجاست که پاور آنالایزر اهمیت پیدا می‌کند.
🔍 هارمونیک آنالایزر چیست؟
هارمونیک آنالایزر (Harmonic Analyzer) دستگاهی است که به‌صورت تخصصی برای اندازه‌گیری اعوجاج هارمونیکی در سیستم‌های الکتریکی استفاده می‌شود. وجود هارمونیک‌ها در شبکه باعث گرم شدن تجهیزات، افزایش تلفات انرژی، و کاهش عمر خازن‌ها و موتورها می‌شود.
پاور آنالایزرهای حرفه‌ای معمولاً مجهز به قابلیت تحلیل هارمونیک (THD) هستند تا بتوانند کیفیت توان را ارزیابی و مشکلات ناشی از اعوجاج را شناسایی کنند. این دستگاه‌ها همراه با نرم‌افزارهای تحلیل داده و پراب‌ها یا کلمپ‌های مخصوص برای اندازه‌گیری ولتاژ و جریان سه‌فاز عرضه می‌شوند.
⚙️ کاربرد پاور آنالایزر و هارمونیک آنالایزر
- 🔧 عیب‌یابی و پیشگیری از مشکلات شبکه‌های توزیع و انتقال برق
- 🏭 استفاده در کارگاه‌ها و کارخانه‌های صنعتی برای کنترل مصرف انرژی
- 💻 مانیتورینگ توان در مراکز داده و شرکت‌های دارای سرور
- 🏢 کنترل کیفیت توان در ساختمان‌های اداری و تجاری
- ⚡ اندازه‌گیری توان راکتیو، اکتیو و ظاهری در شبکه‌های سه‌فاز
- 🧰 بررسی عملکرد خازن‌ها و ترانسفورماتورها
⚠️ خطرات هارمونیک برای خازن‌ها و روش‌های مقابله
هارمونیک‌ها می‌توانند باعث افزایش جریان در خازن‌ها و در نتیجه آسیب جدی به آن‌ها شوند. برای مثال، اگر دامنه ولتاژ هارمونیک پنجم تنها ۵٪ از مولفه اصلی باشد، جریانی که در اثر آن از خازن عبور می‌کند می‌تواند تا ۲۵٪ جریان اصلی افزایش یابد.
برای جلوگیری از این آسیب‌ها، باید از راکتورهای سری با خازن استفاده شود. این کار باعث می‌شود فرکانس رزونانس مدار کاهش یافته و فیلترینگ بهینه‌ای برای حذف هارمونیک‌ها ایجاد شود.
📟 خواندن نمایشگر پاور آنالایزر
صفحه نمایش پاور آنالایزر اطلاعات متنوعی از وضعیت سیستم را در اختیار کاربر قرار می‌دهد. در برخی مدل‌ها می‌توان با کلیدهای Up (↑) و Down (↓) صفحات مختلف را مشاهده کرد.
پارامترهای قابل نمایش در پاور آنالایزر
- ✅ ولتاژ سیستم، جریان سیستم و توان اکتیو کل
- ✅ ولتاژهای فازی و خط به خط
- ✅ جریان هر فاز و جریان نول
- ✅ توان راکتیو، ظاهری و اکتیو هر فاز
- ✅ انرژی اکتیو و راکتیو ورودی و خروجی
- ✅ مقادیر حداقل و حداکثر ولتاژ و جریان
- ✅ زاویه اختلاف فاز و ضریب توان هر فاز (در مدل‌های 4W)
🏷️ نمونه مدل‌های معروف پاور آنالایزر
🔸 برند Hioki (هیوکی)
- 3286 – Power Quality Analyzer
- PW-3198 – Advanced Power Analyzer
🔸 برند Lutron (لوترون)
- DW-6195 – 3 Phase Power Analyzer
- DW-6093 – Portable Power Meter
🔸 برند UNI-T (یونیتی)
- UT243 – Clamp Power Meter
- UT233 – Portable Energy Analyzer
🔸 برند Fluke (فلوک)
- Fluke 435-II – Power & Energy Logger
- Fluke 437-II – Advanced Power Quality Analyzer
نتیجه‌گیری
پاور آنالایزرها از مهم‌ترین ابزارهای مهندسی برق برای سنجش، تحلیل و بهینه‌سازی توان الکتریکی هستند. این دستگاه‌ها با اندازه‌گیری دقیق پارامترهایی مانند توان اکتیو، راکتیو، ضریب توان و هارمونیک‌ها، به مهندسان کمک می‌کنند تا مصرف انرژی را بهینه، کیفیت توان را ارتقا و عیب‌های احتمالی سیستم را سریع‌تر شناسایی کنند. در دنیای صنعتی امروز، داشتن یک پاور آنالایزر حرفه‌ای نه تنها به افزایش بهره‌وری کمک می‌کند، بلکه از آسیب به تجهیزات و هزینه‌های اضافی انرژی جلوگیری می‌نماید. اگر به دنبال خرید یا مقایسه مدل‌های مختلف پاور آنالایزر هستید، پیشنهاد می‌شود از فروشگاه تخصصی دارمکو بازدید کنید تا بهترین برندها را با گارانتی و مشاوره تخصصی تهیه کنید.
