تست خازن با مولتی متر یکی از سادهترین روشها برای بررسی سلامت خازنهای الکترونیکی است. با استفاده از یک مولتی متر دیجیتال میتوان ظرفیت خازن را اندازهگیری کرد یا در مدلهایی که قابلیت اندازهگیری ظرفیت ندارند، رفتار خازن هنگام شارژ و دشارژ را بررسی کرد. در این آموزش، روش تست خازن با مولتی متر را مرحلهبهمرحله توضیح میدهیم و نحوه تشخیص خازن سالم، اتصال کوتاه یا خازن معیوب را بررسی میکنیم.
قبل از تست خازن با مولتی متر چه نکاتی را رعایت کنیم؟
مهمترین نکته قبل از تست، قطع کامل برق مدار است. خازنی که در مدار شارژ شده باشد میتواند حتی پس از قطع برق نیز انرژی الکتریکی ذخیرهشده داشته باشد. بنابراین قبل از اتصال مولتی متر، خازن باید به روش مناسب تخلیه شود.
- برق مدار را کاملاً قطع کنید.
- در صورت امکان خازن را از مدار خارج کنید.
- مطمئن شوید خازن دارای ولتاژ باقیمانده نیست.
- برای خازنهای بزرگ، تخلیه ایمن را با روش و ابزار مناسب انجام دهید و اتصال مستقیم پایهها برای تخلیه را انجام ندهید.
- برای خازنهای قطبی، به علامت مثبت و منفی پایهها توجه کنید.

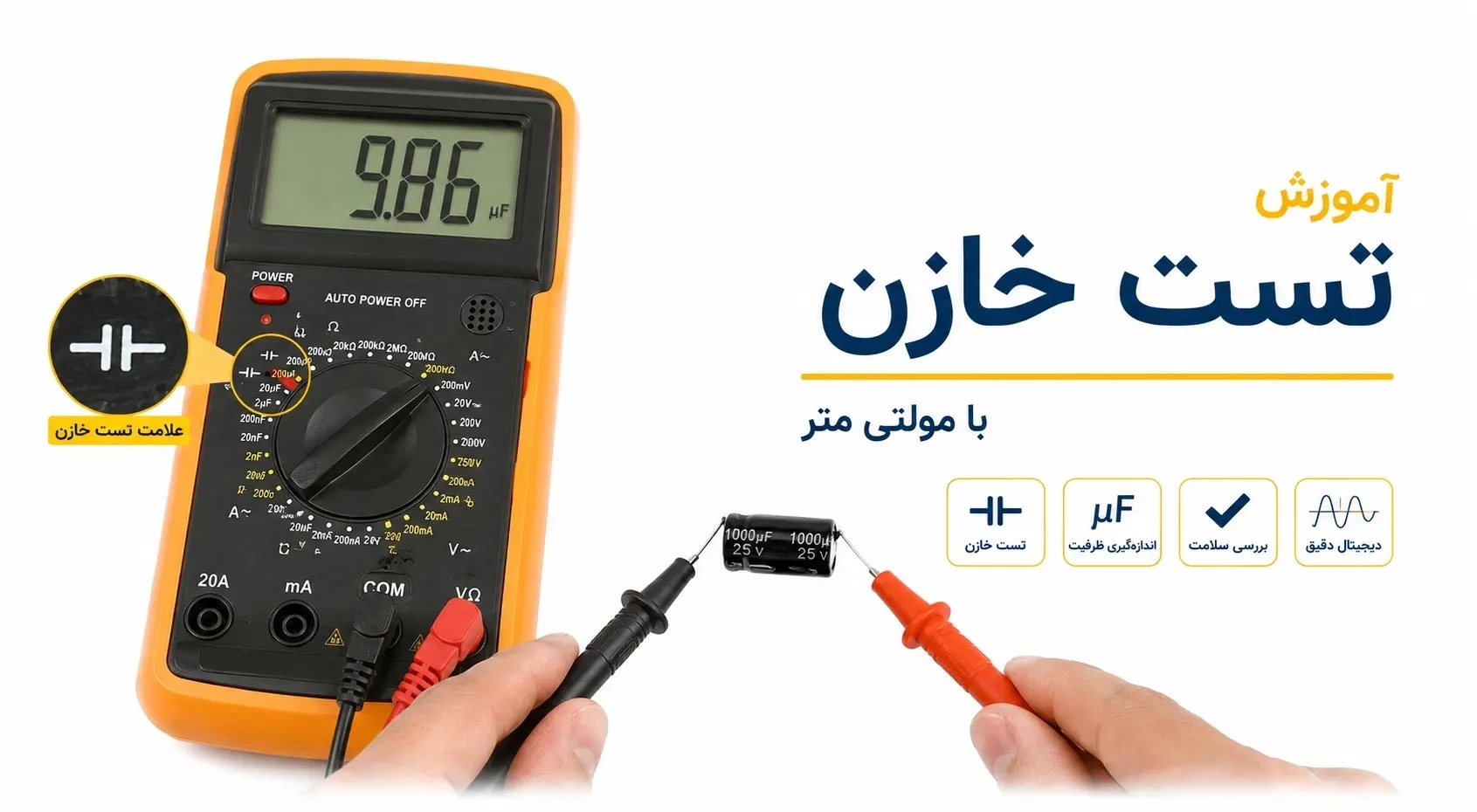

روش اول؛ تست خازن با مولتی متر دارای حالت Capacitance
اگر مولتی متر شما قابلیت اندازهگیری ظرفیت خازن را داشته باشد، دقیقترین روش معمول برای بررسی ظرفیت، استفاده از حالت Capacitance است. این قابلیت معمولاً با علامت خازن یا عبارت CAP روی سلکتور دستگاه مشخص میشود.
مرحله اول: قطع برق و تخلیه خازن
ابتدا مدار را خاموش کرده و خازن را به صورت ایمن تخلیه کنید. تست خازن دارای شارژ با مولتی متر میتواند باعث آسیب به دستگاه یا ایجاد خطر شود.
مرحله دوم: انتخاب حالت اندازهگیری ظرفیت
سلکتور مولتی متر را روی حالت Capacitance یا CAP قرار دهید. در بعضی مولتی مترها، حالت ظرفیت خازن با یکی از کلیدهای چندمنظوره انتخاب میشود و ممکن است لازم باشد دکمه SELECT را فشار دهید.
مرحله سوم: اتصال پرابها
پرابهای مولتی متر را به دو پایه خازن متصل کنید. در خازنهای غیرقطبی جهت اتصال پرابها اهمیتی ندارد؛ اما در خازنهای قطبی بهتر است قطب مثبت و منفی رعایت شود.
مرحله چهارم: خواندن مقدار ظرفیت
پس از چند لحظه، مقدار ظرفیت روی نمایشگر ظاهر میشود. واحد اندازهگیری معمولاً فاراد، میکروفاراد (µF)، نانوفاراد (nF) یا پیکوفاراد (pF) است.
نکته مهم: برای تشخیص دقیق سلامت خازن، مقدار اندازهگیریشده را با ظرفیت اسمی درجشده روی بدنه خازن و تلرانس مجاز آن مقایسه کنید. صرفاً نزدیک بودن عدد به مقدار اسمی به معنی سالم بودن کامل خازن نیست؛ زیرا پارامترهایی مانند ESR نیز میتوانند در عملکرد خازن مؤثر باشند.
روش دوم؛ تست خازن با مولتی متر بدون حالت خازن
اگر مولتی متر شما قابلیت اندازهگیری ظرفیت خازن را ندارد، میتوان با استفاده از حالت مقاومت (Ω) رفتار خازن را هنگام شارژ شدن بررسی کرد. این روش یک تست تقریبی است و مقدار واقعی ظرفیت خازن را به شما نشان نمیدهد.
مراحل تست
- خازن را از مدار جدا و به شکل ایمن تخلیه کنید.
- مولتی متر را روی یکی از رنجهای مقاومت قرار دهید.
- دو پراب را به دو پایه خازن متصل کنید.
- نمایشگر مولتی متر را مشاهده کنید.
در یک خازن سالم، ممکن است ابتدا مقاومت مقدار پایینی نشان دهد و سپس با شارژ شدن خازن، مقدار مقاومت افزایش پیدا کند و در نهایت به سمت OL یا مقدار بسیار زیاد حرکت کند. البته نتیجه به ظرفیت خازن، رنج انتخابشده، نوع مولتی متر و شرایط خازن بستگی دارد.
از روی نمایشگر مولتی متر چگونه خرابی خازن را تشخیص دهیم؟
| نتیجه تست |
احتمال |
توضیح |
| مقاومت تقریباً صفر و ثابت |
اتصال کوتاه |
میتواند نشانه خرابی و اتصال کوتاه داخلی خازن باشد. |
| OL یا مقاومت بسیار زیاد از ابتدا |
احتمال قطع بودن |
میتواند نشاندهنده قطع شدن داخلی خازن باشد، هرچند باید شرایط تست نیز بررسی شود. |
| مقاومت ابتدا کم و سپس افزایش مییابد |
رفتار معمول خازن |
نشاندهنده شارژ شدن خازن توسط مولتی متر است. |
| ظرفیت بسیار متفاوت از مقدار اسمی |
احتمال خرابی یا افت ظرفیت |
باید مقدار اندازهگیریشده با تلرانس خازن مقایسه شود. |
آیا برای تست خازن باید آن را از مدار خارج کنیم؟
برای یک تست قابل اعتماد، بهتر است خازن از مدار جدا شود یا حداقل یک پایه آن از مدار جدا گردد. قطعات دیگری که به خازن متصل هستند میتوانند روی نتیجه اندازهگیری مقاومت یا ظرفیت اثر بگذارند و باعث نمایش مقدار اشتباه شوند.
آیا تست ظرفیت خازن با مولتی متر به تنهایی کافی است؟
خیر، در همه موارد کافی نیست. ممکن است یک خازن مقدار ظرفیت نسبتاً مناسبی نشان دهد اما ESR آن افزایش پیدا کرده باشد و در مدار عملکرد مناسبی نداشته باشد. در تعمیرات تخصصی، بهخصوص برای خازنهای مورد استفاده در منابع تغذیه، تجهیزات صنعتی و مدارهای سوئیچینگ، استفاده از ESR متر یا LCR متر میتواند اطلاعات دقیقتری درباره وضعیت خازن ارائه دهد.
تفاوت تست خازن با مولتی متر و ESR متر چیست؟
مولتی متر دیجیتال دارای قابلیت Capacitance عمدتاً ظرفیت خازن را اندازهگیری میکند، در حالی که ESR متر برای بررسی مقاومت سری معادل خازن طراحی شده است. بنابراین ممکن است خازنی در تست ظرفیت عدد قابل قبولی نشان دهد اما به دلیل ESR بالا همچنان برای استفاده در مدار مناسب نباشد.
جمعبندی آموزش تست خازن با مولتی متر
برای تست خازن با مولتی متر ابتدا باید برق مدار قطع و خازن به صورت ایمن تخلیه شود. اگر مولتی متر حالت Capacitance داشته باشد، میتوان ظرفیت خازن را مستقیماً اندازهگیری و با مقدار اسمی آن مقایسه کرد. در مولتی مترهای فاقد این قابلیت نیز میتوان با حالت مقاومت، رفتار خازن هنگام شارژ شدن را به صورت تقریبی بررسی کرد. با این حال، برای تشخیص کامل سلامت خازن، بهویژه در تعمیرات تخصصی، بررسی ESR و سایر پارامترهای خازن نیز اهمیت دارد.
