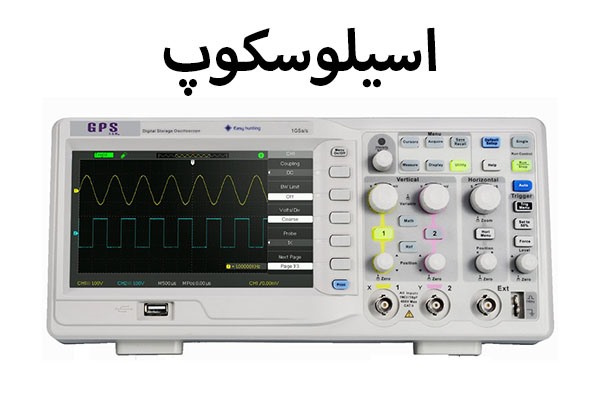

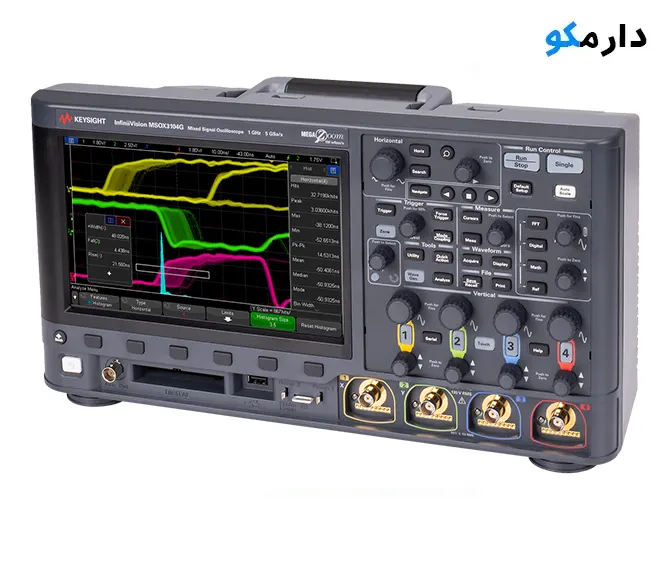

اسیلوسکوپ دستگاهی است که برای مشاهده و تجزیه‌وتحلیل سیگنالهای الکتریکی به کار می‌رود. این ابزار به مهندسان و تکنسین‌ها امکان می‌دهد تغییرات ولتاژ را در زمان واقعی مشاهده کنند و رفتار مدارها را به دقت بررسی نمایند.نمایشگر اسیلوسکوپ معمولاً به صورت دو بعدی است؛ محور عمودی نشان‌دهنده ولتاژ و محور افقی نشان‌دهنده زمان است. این قابلیت، تحلیل سیگنال‌ها و عیب‌یابی مدارهای الکترونیکی را به صورت ساده و مؤثر امکان‌پذیر می‌سازد.
دوربین اسیلوسکوپ یا نوسان‌نگار، دستگاهی الکترونیکی برای مشاهده شکل موج سیگنال‌ها است. در اسیلوسکوپ، دامنهٔ سیگنال در نموداری دوبُعدی نمایش داده‌می‌شود که محور افقی، زمان و محور عمودی، مقدار ولتاژ است. از اسیلوسکوپ برای نمایش دقیق شکل موج و اندازه‌گیری پارامترهای آن مانند ولتاژ، فرکانس, پهنای پالس و غیره استفاده می‌شود.
کاربرد دوربین اسیلوسکوپ چیست؟
- عیب یابی مدارهای الکتریکی
- مشاهده و بررسی شکل موج سیگنال‌ها در نقاط مختلف مدار
- تشخیص ناهنجاری‌ها و ایرادات سیگنال
- یافتن قطعات معیوب مدار
- اندازه گیری پارامتر های سیگنالهای الکتریکی
- اندازه‌گیری ولتاژ، فرکانس، دوره تناوب، پهنای پالس و سایر پارامترهای سیگنال
- بررسی اعوجاج سیگنال
- اندازه‌گیری زمان‌بندی و تاخیر بین سیگنال‌ها
- مشاهده و بررسی پدیده های الکتریکی
- مشاهده و بررسی شکل موج سیگنالهای مختلف مانند موج سینوسی، مربعی، مثلثی و...
- بررسی پدیده‌های گذرا مانند هارمونیک‌ها، نویز و تداخل
- مشاهده و بررسی رفتار مدارهای غیرخطی
کاربرد اسیلوسکوپ در زمینه‌های مختلف
مهندسی برق و الکترونیک
اسیلوسکوپ یکی از ابزارهای کلیدی برای طراحی، آزمایش و عیب‌یابی مدارهای الکتریکی و الکترونیکی است. مهندسان می‌توانند با نمایش سیگنالهای ولتاژ و جریان در زمان واقعی، عملکرد مدار را بررسی کرده و مشکلاتی مثل نویز، تغییرات غیرمنتظره یا خطاهای لحظه‌ای را شناسایی کنند. این ابزار به ویژه در توسعه مدارهای دیجیتال، آنالوگ و میکروکنترلری اهمیت حیاتی دارد.
مهندسی مخابرات
در مهندسی مخابرات، اسیلوسکوپ برای بررسی و عیب‌یابی سیستم‌های مخابراتی استفاده می‌شود. مهندسان با مشاهده شکل موج‌های فرکانس‌های مختلف، توان سیگنال و نویز، می‌توانند عملکرد فرستنده‌ها، گیرنده‌ها و خطوط انتقال را تحلیل کرده و اختلالات احتمالی را رفع کنند.
مهندسی پزشکی
اسیلوسکوپ در تجهیزات پزشکی به مهندسان کمک می‌کند تا عملکرد دستگاه‌های پزشکی مانند ECG، EEG و تجهیزات مانیتورینگ حیاتی را بررسی کنند. این ابزار امکان شناسایی نوسانات غیرطبیعی در سیگنالهای الکتریکی بدن یا خطاهای تجهیزات را فراهم می‌کند، که برای ایمنی بیماران حیاتی است.
مهندسی کنترل
در مهندسی کنترل، اسیلوسکوپ برای بررسی و عیب‌یابی سیستم‌های کنترلی کاربرد دارد. با تحلیل سیگنالهای سنسورها و محرک‌ها در زمان واقعی، مهندسان می‌توانند مشکلات پاسخ سیستم، تأخیر و نوسانات را شناسایی و سیستم‌های کنترل دقیق‌تر و پایدارتر طراحی کنند.
فیزیک
فیزیک‌دانان از اسیلوسکوپ برای بررسی پدیده‌های فیزیکی مانند ارتعاشات، موج‌های صوتی و نوسانات مکانیکی استفاده می‌کنند. این ابزار امکان مشاهده مستقیم تغییرات سیگنال‌ها در طول زمان را فراهم کرده و تحلیل تجربی پدیده‌ها را بسیار ساده‌تر می‌کند.
شیمی
در آزمایشگاه‌های شیمی، اسیلوسکوپ برای بررسی واکنش‌های شیمیایی کاربرد دارد. به عنوان مثال، واکنش‌های الکتروشیمیایی یا تغییرات ولتاژ در طول زمان می‌توانند به کمک اسیلوسکوپ به صورت گرافیکی و دقیق مشاهده شوند، که تحلیل و کنترل واکنش‌ها را تسهیل می‌کند.
آموزش
در محیط‌های آموزشی، اسیلوسکوپ ابزار مهمی برای آموزش مفاهیم مربوط به سیگنال‌ها و مدارهای الکتریکی است. دانشجویان می‌توانند شکل موج‌ها، فرکانس‌ها و تغییرات ولتاژ و جریان را مشاهده کنند و مفاهیم نظری را در عمل تجربه کنند، که یادگیری را بسیار تعاملی‌تر و مؤثرتر می‌کند.
انواع اسیلوسکوپ
-
اسیلوسکوپ آنالوگ: این نوع اسیلوسکوپ از لامپ پرتو کاتدی برای نمایش سیگنال استفاده می‌کند.
-

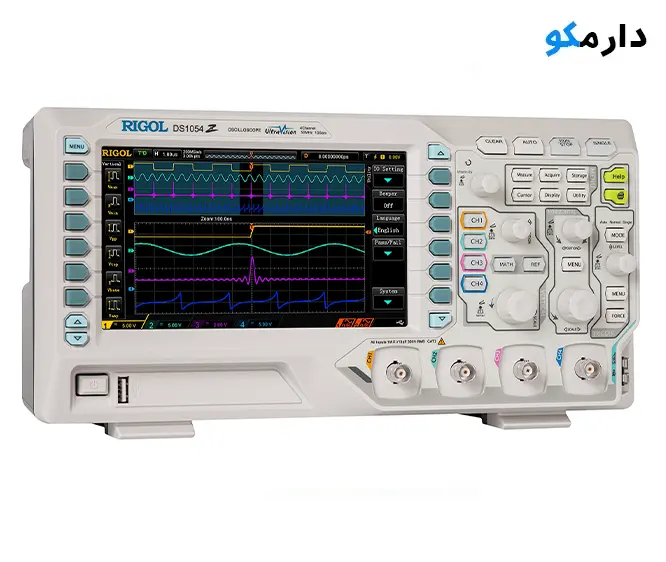

اسیلوسکوپ دیجیتال: این نوع اسیلوسکوپ از مبدل آنالوگ به دیجیتال برای تبدیل سیگنال به سیگنال دیجیتال و نمایش آن بر روی صفحه نمایش استفاده می‌کند.

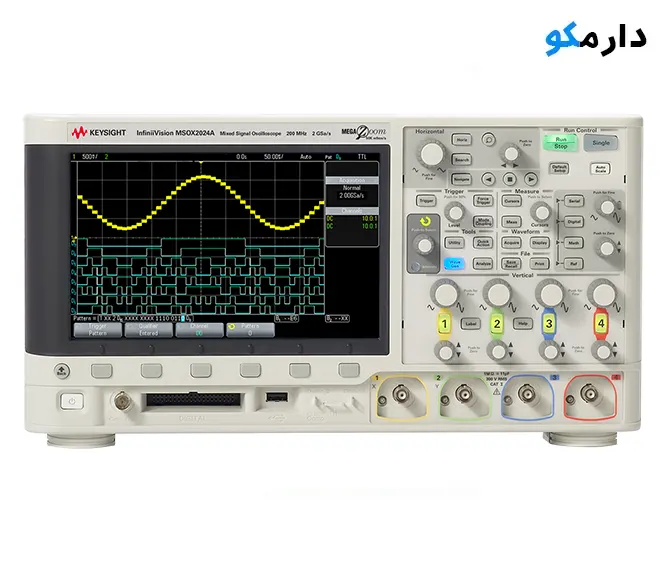

اجزا اصلی دوربین اسیلوسکوپ
- صفحه نمایش: برای نمایش شکل موج سیگنال استفاده می‌شود.
- پروب: برای اتصال اسیلوسکوپ به مدار استفاده می‌شود.
- کنترل‌ها: برای تنظیم ولتاژ، فرکانس، زمان و سایر پارامترهای نمایش سیگنال استفاده می‌شود.
- مَدخل: برای دریافت سیگنال از مدار استفاده می‌شود.
- پایه زمانی: برای تعیین سرعت حرکت نقطه روی صفحه نمایش استفاده می‌شود.
- تقویت کننده عمودی: برای تنظیم ولتاژ سیگنال نمایش داده شده بر روی صفحه نمایش استفاده می‌شود.
نحوه کار اسیلوسکوپ
اتصال پروب به مدار
اولین مرحله در استفاده از اسیلوسکوپ، اتصال پروب به مدار موردنظر است. پروب‌ها کابل‌های مخصوصی هستند که سیگنال الکتریکی را از نقطه موردنظر در مدار گرفته و به ورودی اسیلوسکوپ منتقل می‌کنند. اتصال درست پروب اهمیت زیادی دارد؛ زیرا هرگونه اتصال نادرست یا مقاومت اضافی می‌تواند باعث تحریف سیگنال و کاهش دقت اندازه‌گیری شود. برخی پروب‌ها دارای ضریب تقسیم ولتاژ (مثلاً 10:1) هستند که امکان اندازه‌گیری ولتاژهای بالا بدون آسیب به اسیلوسکوپ را فراهم می‌کنند.
انتقال سیگنال به اسیلوسکوپ
پس از اتصال پروب، سیگنال الکتریکی از مدار به اسیلوسکوپ فرستاده می‌شود. این سیگنال معمولاً بسیار کوچک و حساس است و قبل از نمایش نیاز به تقویت و پردازش دارد. اسیلوسکوپ با استفاده از مدارهای ورودی دقیق، سیگنال را در محدوده مناسب قرار می‌دهد تا برای پردازش دیجیتال آماده شود.
پردازش سیگنال
در این مرحله، اسیلوسکوپ سیگنال را تقویت و پردازش می‌کند. پردازش شامل فیلتر کردن نویز، تبدیل سیگنال آنالوگ به دیجیتال (در اسیلوسکوپ‌های دیجیتال)، مقیاس‌بندی ولتاژ و زمان و آماده‌سازی شکل موج برای نمایش است. این پردازش باعث می‌شود حتی سیگنالهای بسیار سریع یا ضعیف به صورت واضح و قابل تحلیل روی صفحه نمایش قابل مشاهده باشند.
نمایش سیگنال
در نهایت، سیگنال پردازش شده بر روی صفحه نمایش اسیلوسکوپ نمایش داده می‌شود. نمایشگر شکل موج را در محورهای ولتاژ و زمان نشان می‌دهد، که به کاربر امکان می‌دهد دامنه، فرکانس، فاز، نویز و سایر ویژگی‌های سیگنال را تحلیل کند. کاربران می‌توانند تنظیمات مقیاس، تراس (trace) و ذخیره داده‌ها را اعمال کنند تا بررسی سیگنال دقیق‌تر و قابل تکرار باشد.
جمع‌بندی عملکرد
به طور خلاصه، اسیلوسکوپ سیگنالهای الکتریکی را از مدار می‌گیرد، تقویت و پردازش می‌کند و در نهایت به شکل بصری روی صفحه نمایش ارائه می‌دهد. این فرآیند به مهندسان و تکنسین‌ها امکان می‌دهد تا عملکرد مدارها و سیستم‌ها را به صورت دقیق و در زمان واقعی بررسی کرده و مشکلات احتمالی را شناسایی کنند.
