اسیلوسکوپ چیست؟ و راهنمای خرید

اسیلوسکوپ یک دستگاه الکترونیکی است که برای مشاهده و تحلیل سیگنال‌های الکتریکی و ولتاژ‌های متغیر در زمان استفاده می‌شود. این دستگاه معمولاً در صنایع مهندسی برق، الکترونیک، مخابرات و حتی پزشکی به کار می‌رود. با استفاده از این دستگاه می‌توان سیگنال‌های متغیر ولتاژ را به شکل نمودار روی صفحه نمایش نشان داد. این نمودار‌ها به کاربران اجازه می‌دهند تا نحوه تغییرات ولتاژ در طول زمان را مشاهده و آنالیز کنند.

این ابزار مهم در مهندسی الکترونیک، به‌خصوص در آزمایشگاه‌های تحقیقاتی، برای تجزیه و تحلیل عملکرد دستگاه‌ها و مدارهای الکتریکی بسیار استفاده می‌شود. یکی از دلایل محبوبیت آن، دقت بالا در اندازه‌گیری تغییرات ولتاژ و زمان است که به مهندسان و تکنسین‌ها کمک می‌کند تا مسائل و مشکلات موجود در مدارها را با سرعت و دقت بیشتری حل کنند. دستگاه‌های پیشرفته‌تر این قابلیت را دارند که سیگنال‌های پیچیده را نیز تحلیل کنند و اطلاعات دقیق‌تری ارائه دهند.

در طول زمان، این دستگاه‌ها از مدل‌های آنالوگ اولیه به مدل‌های دیجیتال پیشرفته تبدیل شده‌اند. هرکدام از این مدل‌ها ویژگی‌ها و مزایای خاص خود را دارند که بسته به نیاز کاربر انتخاب می‌شوند. از آنجا که دقت و قابلیت‌های دستگاه با تکنولوژی‌های جدید ارتقا یافته است، انتخاب مدل مناسب اهمیت زیادی دارد.

سه مدل اصلی دستگاه‌ها شامل مدل‌های دستی، دیجیتال و کارت اسیلوسکوپ می‌باشند که هرکدام کاربردها و ویژگی‌های مخصوص به خود را دارند. در ادامه، به بررسی هرکدام از این مدل‌ها و ویژگی‌های آنها می‌پردازیم.

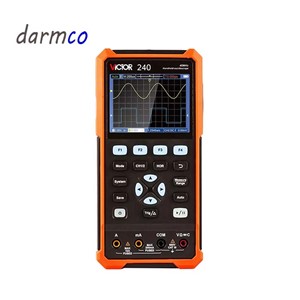

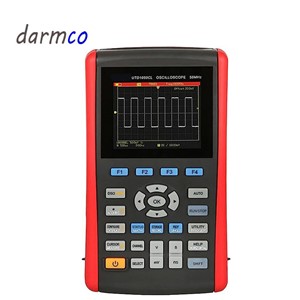

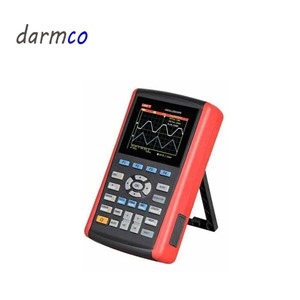

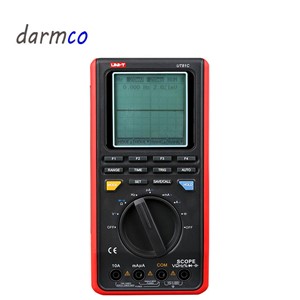

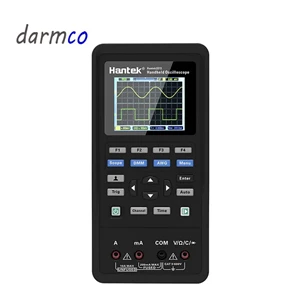

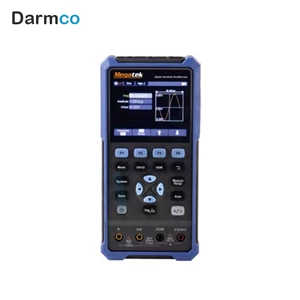

1-اسیلوسکوپ دستی ( پرتابل )

اسیلوسکوپ‌های پرتابل به دلیل قابلیت حمل بالا و طراحی کوچک، در موقعیت‌هایی که نیاز به آزمایش در محیط‌های مختلف وجود دارد، بسیار مناسب هستند. این مدل‌ها بیشتر برای کاربردهای تعمیراتی و اندازه‌گیری‌های فوری در محل استفاده می‌شوند. اسیلوسکوپ‌های دستی به ویژه در حوزه‌هایی مانند تعمیرات خودرو، تجهیزات صنعتی، و کاربردهای آزمایشگاهی کوچک کاربرد دارند. از نظر فنی، این مدل‌ها اغلب دارای امکانات پایه و محدودتری نسبت به مدل‌های دیجیتال و کارت‌ها هستند، اما همین امکانات برای کاربرانی که نیاز به ابزار ساده و کارآمد دارند کافی است.

یکی از مزایای اسیلوسکوپ‌های پرتابل، کاربری آسان و قابلیت حمل آنها است. به دلیل وزن کم و طراحی کامپکت، مهندسان و تکنسین‌ها می‌توانند به راحتی آن را همراه خود حمل کنند و در محل‌های مختلف به کار ببرند. معمولاً این مدل‌ها دارای باتری هستند که امکان استفاده از آنها در محیط‌های بدون برق را فراهم می‌کند. همچنین این مدل‌ها معمولاً از نظر اقتصادی مقرون به صرفه‌تر از مدل‌های پیچیده‌تر هستند.

البته باید توجه داشت که این مدل‌ها به دلیل امکانات کمتر، دقت پایین‌تری در اندازه‌گیری سیگنال‌های پیچیده دارند و برای کارهای تخصصی و تحقیقاتی پیشرفته توصیه نمی‌شوند. بیشتر این مدل‌ها دارای نمایشگرهای کوچکتر و وضوح تصویر کمتری نسبت به مدل‌های دیجیتال هستند که می‌تواند روی دقت کار تأثیر بگذارد.

در نهایت، مدل های دستی یا پرتابل به عنوان یک ابزار کاربردی در محیط‌هایی که نیاز به اندازه‌گیری‌های سریع و ساده دارند، ایده‌آل هستند. این مدل برای کاربرانی که بیشتر به دنبال ابزاری قابل حمل و اقتصادی هستند، گزینه مناسبی است.

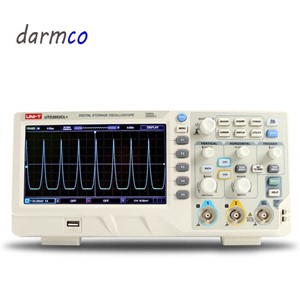

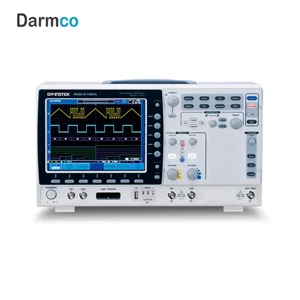

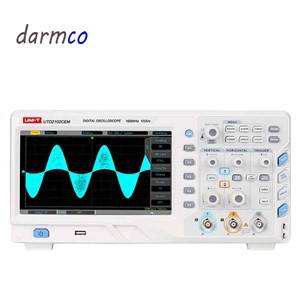

2-اسیلوسکوپ دیجیتال

اسیلوسکوپ‌های دیجیتال، مدل‌های پیشرفته‌تر این دستگاه‌ها هستند که توانایی بیشتری در تجزیه و تحلیل سیگنال‌ها و ارائه داده‌های دقیق دارند. این مدل‌ها اغلب در آزمایشگاه‌های تحقیقاتی و مهندسی استفاده می‌شوند و به دلیل دقت بالا و امکانات پیشرفته، محبوبیت زیادی در بین متخصصین دارند. این مدل‌ها می‌توانند سیگنال‌ها را دیجیتالی کرده و از این طریق اطلاعات دقیق‌تری به کاربران ارائه دهند. بسیاری از اسیلوسکوپ‌های دیجیتال قابلیت‌های تحلیلی قدرتمندی دارند که به مهندسان کمک می‌کند تا سیگنال‌های پیچیده را بررسی کنند.

این دستگاه‌ها به دلیل امکانات گسترده‌ای که ارائه می‌دهند، قابلیت‌هایی مانند ذخیره‌سازی سیگنال‌ها، پردازش داده‌ها، و حتی اتصال به کامپیوتر را دارند. این ویژگی‌ها باعث می‌شوند که مهندسان بتوانند داده‌های سیگنال‌های ضبط شده را ذخیره و در زمان‌های بعدی تجزیه و تحلیل کنند. علاوه بر این، اسیلوسکوپ‌های دیجیتال اغلب دارای صفحه‌نمایش‌های بزرگ با وضوح بالا هستند که به کاربران اجازه می‌دهند به راحتی سیگنال‌ها را مشاهده کنند.

از دیگر ویژگی‌های این دستگاه‌ها، سرعت بالای نمونه‌برداری آنها است که این امکان را فراهم می‌کند تا سیگنال‌های بسیار سریع و لحظه‌ای به دقت اندازه‌گیری شوند. این قابلیت برای تجزیه و تحلیل سیستم‌هایی که در فرکانس‌های بالا کار می‌کنند بسیار حیاتی است. بسیاری از این مدل‌ها همچنین امکانات دیگری مانند فیلترهای دیجیتال، ذخیره‌سازی اطلاعات در حافظه داخلی یا خارجی، و تحلیل‌های پیشرفته‌تری مانند تحلیل فوریه (FFT) را ارائه می‌دهند.

البته باید توجه داشت که این مدل‌ها از نظر قیمت به‌طور کلی گران‌تر از مدل‌های دیگر هستند و معمولاً در محیط‌های حرفه‌ای و تحقیقاتی به کار می‌روند. از این رو، انتخاب این دستگاه‌ها برای کسانی که به تحلیل‌های دقیق و حرفه‌ای نیاز دارند، بسیار مناسب است.

3-کارت اسیلوسکوپ

کارت‌های اسیلوسکوپ یکی از جدیدترین مدل‌های این دستگاه‌ها هستند که به جای یک دستگاه مستقل، به عنوان یک کارت سخت‌افزاری به کامپیوتر متصل می‌شوند. این مدل‌ها برای کاربرانی که نیاز به تحلیل دقیق دارند اما هم‌زمان فضای کمی برای دستگاه‌های بزرگ دارند، گزینه‌ای عالی محسوب می‌شوند. با استفاده از این کارت‌ها، می‌توان از قدرت پردازش کامپیوتر برای تحلیل سیگنال‌ها بهره برد و داده‌ها را مستقیماً روی رایانه مشاهده کرد.

این کارت‌ها اغلب در محیط‌های تحقیقاتی و صنعتی پیشرفته به کار می‌روند که نیاز به ذخیره‌سازی و تحلیل دقیق داده‌ها وجود دارد. یکی از بزرگترین مزایای این مدل، انعطاف‌پذیری و قابلیت اتصال به نرم‌افزارهای مختلف است. با این قابلیت، کاربران می‌توانند داده‌های سیگنال‌ها را به طور کامل تحلیل کرده و حتی آنها را با دیگر داده‌ها ترکیب کنند.

از نظر عملکرد، این کارت‌ها توانایی مشابه نسخه های دیجیتال دارند و می‌توانند سیگنال‌های پیچیده را به دقت اندازه‌گیری کنند. همچنین با توجه به اینکه این کارت‌ها به صورت مستقیم به کامپیوتر متصل می‌شوند، می‌توان از نمایشگر بزرگ کامپیوتر برای مشاهده و تحلیل داده‌ها استفاده کرد. بسیاری از کارت‌های اسیلوسکوپ به همراه نرم‌افزارهای تحلیلی پیشرفته‌ای ارائه می‌شوند که امکان تحلیل‌های پیچیده‌تر را برای کاربران فراهم می‌کند.

از جمله نکات مثبت دیگر این مدل‌ها می‌توان به فضای کم و قیمت نسبتاً مناسب آنها اشاره کرد. این مدل‌ها، به خصوص برای محیط‌های تحقیقاتی و آزمایشگاهی که نیاز به تحلیل سیگنال‌های پیشرفته دارند، بسیار مناسب هستند. هرچند این دستگاه‌ها نیازمند دانش فنی بیشتری برای راه‌اندازی و استفاده از نرم‌افزارهای مربوطه هستند.

مقایسه سه مدل دستی دیجیتال و کارت

در بررسی نهایی بین مدل‌های دستی، دیجیتال و کارت اسیلوسکوپ، هر کدام از این مدل‌ها مزایا و معایب خاص خود را دارند. اسیلوسکوپ‌های دستی با توجه به قابلیت حمل و قیمت پایین‌تر، برای کاربردهای ساده و آزمایش‌های فوری مناسب هستند. از طرفی اسیلوسکوپ‌های دیجیتال با توجه به دقت بالا، امکانات تحلیلی پیشرفته، و نمایشگرهای بزرگ، برای کاربردهای حرفه‌ای و مهندسی پیشرفته مناسب‌تر هستند. کارت‌های اسیلوسکوپ نیز به دلیل انعطاف‌پذیری و قابلیت اتصال به کامپیوتر، برای محیط‌های تحقیقاتی و صنعتی که نیاز به تحلیل‌های دقیق‌تر دارند، بسیار مناسب هستند.

انتخاب بهترین مدل به نیاز کاربر بستگی دارد. اگر نیاز به یک ابزار ساده و قابل حمل دارید، مدل دستی بهترین گزینه است. اگر نیاز به تحلیل دقیق‌تر و پیشرفته‌تر دارید، اسیلوسکوپ دیجیتال گزینه بهتری خواهد بود. و اگر فضای کاری محدودی دارید و می‌خواهید از قدرت پردازش کامپیوتر خود استفاده کنید، کارت اسیلوسکوپ بهترین انتخاب خواهد بود.

بیشتر بخوانید > اسیلوسکوپ چیست؟

راهنمای خرید اسیلوسکوپ

در خرید این دستگاه‌ها باید به چند نکته کلیدی توجه کنید. اولین نکته، نیاز شماست. اگر بیشتر در حال کار روی پروژه‌های تعمیراتی هستید و نیاز به ابزاری ساده و قابل حمل دارید، مدل‌های دستی مناسب خواهند بود. اگر در حال کار روی پروژه‌های پیچیده‌تر و دقیق‌تر هستید، بهتر است به سراغ مدل‌های دیجیتال بروید. همچنین اگر فضای کاری محدودی دارید و می‌خواهید از کامپیوتر استفاده کنید، کارت‌های اسیلوسکوپ مناسب‌تر هستند.

دومین نکته، دقت و سرعت نمونه‌برداری دستگاه است. اگر با سیگنال‌های فرکانس بالا کار می‌کنید، حتماً به دنبال دستگاهی با سرعت نمونه‌برداری بالا باشید. همچنین به قابلیت‌های ذخیره‌سازی و تحلیل دستگاه توجه کنید. برخی مدل‌ها قابلیت اتصال به کامپیوتر و نرم‌افزارهای تحلیلی پیشرفته دارند که می‌تواند برای تحلیل‌های دقیق‌تر مفید باشد.

در نهایت، بودجه خود را مد نظر داشته باشید. دستگاه‌های دیجیتال معمولاً قیمت بالاتری دارند، در حالی که مدل‌های دستی و کارت‌ها مقرون به صرفه‌تر هستند.

نحوه عملکرد دستگاه اسیلوسکوپ چگونه است؟

در اسیلوسکوپ‌های آنالوگ، یک لامپ پرتو کاتدی (CRT) برای نمایش شکل موج بر روی صفحه نمایش استفاده می‌شود. پرتو الکترونی این لامپ توسط تغییرات ولتاژ در سیگنال ورودی منحرف می‌شود و تصویری از شکل موج را بر روی صفحه نمایش ایجاد می‌کند.

در اسیلوسکوپ‌های دیجیتال، از مبدل آنالوگ به دیجیتال (ADC) برای نمونه‌برداری از سیگنال ورودی و تبدیل آن به مقادیر دیجیتال استفاده می‌شود. این مقادیر دیجیتال سپس توسط پردازنده برای ایجاد تصویر شکل موج بر روی صفحه نمایش LCD یا OLED پردازش می‌شوند.

اجزای اصلی اسیلوسکوپ چه می باشد؟

• صفحه نمایش: برای نمایش شکل موج سیگنال ورودی استفاده می‌شود.
• کنترل‌های افقی: برای تنظیم مقیاس زمانی و موقعیت شکل موج بر روی صفحه نمایش استفاده می‌شوند.
• کنترل‌های عمودی: برای تنظیم دامنه و موقعیت شکل موج بر روی صفحه نمایش استفاده می‌شوند.
• تریگر: برای شروع نمایش شکل موج در زمان مشخصی استفاده می‌شود.
• کانال‌ها: برای نمایش همزمان چندین سیگنال بر روی صفحه نمایش استفاده می‌شوند.
• منابع اندازه‌گیری: برای اندازه‌گیری پارامترهایی مانند ولتاژ، فرکانس و پریود سیگنال استفاده می‌شوند.

معرفی دستگاه اسیلوسکوپ دیجیتال به زبان ساده

اسیلوسکوپ دیجیتال یکی از ابزارهای حیاتی و اساسی در زمینه الکترونیک و اندازه‌گیری سیگنال‌های الکتریکی است. این ابزار پیشرفته نه تنها به مهندسان الکترونیک و تعمیرکاران، بلکه به هر کسی که با سیگنال‌های الکتریکی سر و کار دارد، امکان مشاهده، اندازه‌گیری و تجزیه و تحلیل سیگنال‌های الکتریکی را می‌دهد. در ادامه، به بررسی ویژگی‌ها، کاربردها، و اهمیت نسخه دیجیتال می‌پردازیم.

قیمت اسیلوسکوپ دیجیتال چقدر است ؟

با ویژگی ها و قابلیت های مختلف عرضه میشوند مدل های با پهنای باند بالا، سرعت نمونه برداری بیشتر، تعداد کانال های بیشتر و قابلیت های تحلیلی پیشرفته معمولاً باعث افزایش قیمت اسیلوسکوپ دیجیتال میشود. مدل های آنالوگ معمولاً ارزانتر از مدل دیجیتال است. مدل های دیجیتال با قابلیت های پیشرفته و قدرتمندتر قیمت بالاتری دارند.دستگاه هایی وجود دارند که هم قابلیت های یک مولتی متر دیجیتال را دارند هم یک اسیلوسکوپ که خرید این مدل دستگاه میتواند بسیار اقتصادی باشد.

راهنمای خرید اسیلوسکوپ دیجیتال برای افراد مبتدی

به دستگاه‌ های الکترونیکی اشاره دارد که از طریق آنها می‌توان ولتاژ‌ ها را مشاهده کرد. این دستگاه‌ها اغلب ولتاژ‌ها را به صورت نموداری با دو بُعد، که محور افقی نشان دهنده زمان و محور عمودی نشان دهنده ولتاژ است، نمایش می‌دهند. استفاده اصلی از این دستگاه، نمایش دقیق امواج الکتریکی است.

بیشتر بخوانید > تعمیر مدارهای الکترونیکی با اسیلوسکوپ

 به علاوه از دامنه ولتاژ، توانایی اندازه‌ گیری و نمایش پارامترهای دیگری مانند دوره تناوب، عرض پالس، و مدت زمان بین دو وقوع اتفاق (مثلاً دو پیک) را نیز دارند.

مدل دیجیتال ای دستگاه یکی از انواع مدل هایی است که به طور معمول برای اندازه‌گیری زمان تناوب، اختلاف فاز، ولتاژ و سایر پارامترهای مرتبط با امواج الکتریکی استفاده می‌شود. همچنین، برای مشاهده رفتار عناصر نیمه‌ هادی مانند آی سی، ترانزیستور، خازن و دیود در مدارهای الکترونیکی نیز به کار می‌رود.

در فرآیند انتخاب یک دستگاه خوب، معیارهای متعددی وجود دارند. به عنوان مثال، ممکن است بپرسید کدام مارک بهتر است یا کدام مدل از نیازهای شما پوشش می‌دهد. توجه به این معیارها و نکات، نه تنها به شما در انتخاب درست کمک می‌کند، بلکه از نظر مالی هم باید به قیمت دقیق توجه داشته باشید.

عملکرد و کاربرد انواع مدل های این دستگاه

کاربرد این دستگاه(Oscilloscope) در نمایش سیگنال‌های ورودی به تفصیل در برابر زمان و یا بررسی و مقایسه سیگنال‌های مختلف ورودی با یکدیگر است. این دستگاه به تحلیل و نمایش سیگنال‌های الکتریکی در زمینه زمانی کمک می‌کند. از ویژگی‌های مهم این دستگاه نسبت به سایر ابزارهای اندازه‌گیری، فرکانس کاری، سرعت نمونه‌ برداری، و رزولوشن آن است. رزولوشن به معنی توانایی نمایش ولتاژ حداقلی است که این دستگاه می‌تواند در زمان نمایش داشته باشد و باید در زمان خرید به آن توجه شود.

از این دستگاه در مراکز علمی و آموزشی، حوزه پزشکی، مهندسی برق، و رباتیک به عنوان ابزاری مهم برای تجزیه و تحلیل سیگنال‌ های الکتریکی استفاده می‌شود. انواع اسیلوسکوپ‌ های ارزان در کاربردهای عمومی برای تعمیر و عیب‌ یابی تجهیزات الکترونیکی مورد استفاده قرار می‌گیرند. همچنین، در آزمایشگاه‌ های برق و الکترونیک نیز استفاده شایانی دارند. مدل های پیشرفته در کاربردهای مخابراتی و بررسی سیگنال‌های رادیویی (RF) نیز به کار می‌روند.

راهنمای خرید اسیلوسکوپ دیجیتال از بهترین برند ها

به دو نوع آنالوگ و دیجیتال تقسیم میشوند مدل آنالوگ برای کاربردهای سنتی و اندازه گیری های ساده مناسب است، در حالی که مدل دیجیتال این دستگاه برای کاربردهای پیچیده و تحلیل دقیق سیگنال ها مناسب است. پهنای باند نشان دهنده فرکانس بالایی است که این دستگاه قادر به نمایش آن است باید پهنای باند آن برای نیازهای شما مناسب باشد. سرعت نمونه برداری نشان میدهد که چه تعداد نقاط داده در هر ثانیه قادر به ذخیره سازی و نمایش است .برند گودویل و هانتک دستگاه های با کیفیت و مناسبی تولید میکنند.
