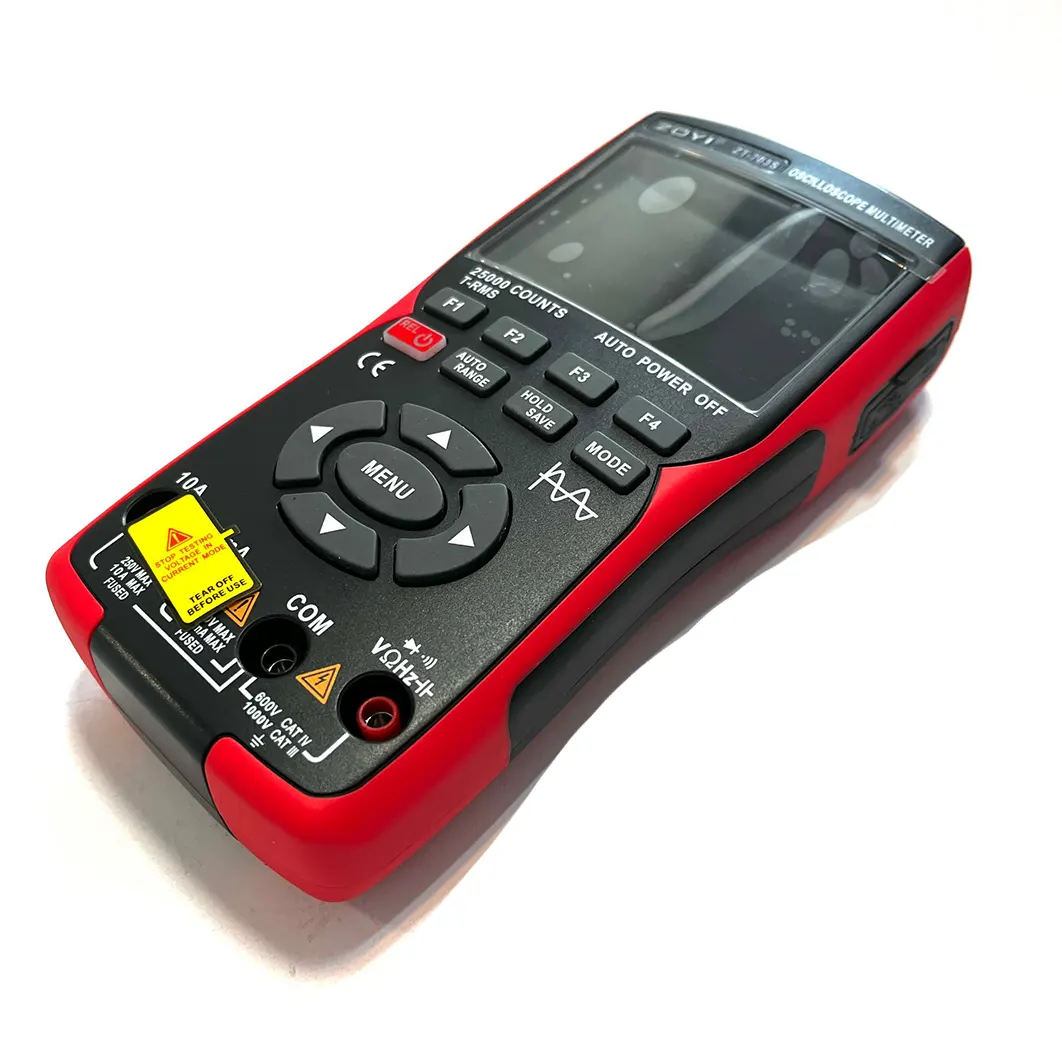

اسیلوسکوپ دستی دو کاناله ZOYI مدل ZT-703S
در حوزه اندازه‌گیری الکترونیکی، اسیلوسکوپ دستی دو کاناله ZOYI مدل ZT-703S نمادی از نوآوری و چندکاره بودن برند ZOYI & ZOTEK است. این دستگاه که محصول مشترک ZOYI & ZOTEK است، قابلیت‌های اسیلوسکوپ، سیگنال ژنراتور و مولتی‌متر را در خود دارد و ابزاری چندمنظوره برای کاربردهای گوناگون فراهم میکند.
طراحی جمع‌وجور و عملکرد قدرتمند
مدل ZT-703S از ZOYI پهنای باندی تا ۵۰ مگاهرتز ارائه می‌دهد که برای طیف گسترده‌ای از تحلیل سیگنال‌های الکترونیکی مناسب است. نرخ نمونه‌برداری قابل توجه ۲۸۰MSa/s که توسط ZOYI توسعه یافته، امکان ضبط با وضوح بالا را فراهم میکند. این اسیلوسکوپ دستی مجهز به صفحه نمایش رنگی ۳.۵ اینچی IPS با دید کامل و بدنه‌ای مقاوم ساخته شده از قالب دوگانه تزریقی است که حمل و استفاده آسان را تضمین میکند.
مولتی متر اسیلوسکوپ زویی ZT-703S
این دستگاه یک ترکیبی از اسیلوسکوپ پرتابل، مولتی متر و فانکشن ژنراتور است که توسط شرکت ZOYI ساخته شده است. این دستگاه دارای ویژگی‌های زیر است:
نمایشگر باکیفیت و قابل تنظیم
دستگاه zoyi zt-703s به یک صفحه نمایش رنگی ۳.۵ اینچی از نوع IPS مجهز است که کیفیت تصویر بالایی را ارائه می‌دهد. این نمایشگر قابلیت تنظیم روشنایی را دارد و برای کار در شرایط نوری مختلف بسیار مناسب است.
اسیلوسکوپ دوبل با پهنای باند ۵۰ مگاهرتز
zoyi zt-703s دارای دو کانال ورودی برای اسیلوسکوپ است که حداکثر ولتاژ ورودی هر کانال تا ۳۰۰ ولت می‌باشد. این اسیلوسکوپ زویی از پهنای باند ۵۰ مگاهرتز پشتیبانی میکند و با نرخ نمونه‌برداری ۲۸۰ مگاسمپل بر ثانیه، تحلیل دقیق سیگنال‌ها را ممکن می‌سازد.
فانکشن ژنراتور داخلی با تنوع شکل موج
این اسیلوسکوپ زویی توانایی تولید شکل‌موج‌های متنوعی مانند سینوسی، مربعی، مثلثی، نیم‌موج، تمام‌موج و دندانه‌اره‌ای را دارد. وجود فانکشن ژنراتور داخلی، آن را به ابزاری کامل برای آزمایش و تحلیل سیگنال‌های الکترونیکی تبدیل کرده است.
مولتی‌متر دیجیتال با دقت بالا
ZT-703S مجهز به مولتی‌متری با دقت ۲۵,۰۰۰ شمارش است که توانایی اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی، تست دیود و بررسی اتصال کوتاه را دارا می‌باشد. این ویژگی، دستگاه را به ابزاری چندکاره و کارآمد برای مهندسان و تکنسین‌ها بدل کرده است.
منبع تغذیه قابل شارژ و رابط مدرن
درون دستگاه یک باتری قابل شارژ از نوع ۱۸۶۵۰ با طول عمر بالا قرار دارد که از طریق درگاه USB Type-C شارژ می‌شود. این ویژگی، حمل و استفاده از دستگاه را در محیط‌های مختلف آسان می‌سازد.
پراب تخصصی برای قطعات SMD
همراه دستگاه، پراب‌هایی با نوک سوزنی و فیوز محافظ عرضه می‌شود که به‌طور خاص برای کار با قطعات حساس SMD طراحی شده‌اند و دقت کار را بالا می‌برند.
مشخصات فنی
-
صفحه نمایش: صفحه رنگی ۳.۵ اینچی IPS با وضوح و خوانایی بالا
-
منبع تغذیه: باتری لیتیوم ۱۸۶۵۰ با قابلیت شارژ از طریق USB
-
ابعاد و وزن: طراحی جمع‌وجور با ابعاد ۱۷۷×۸۹×۴۰ میلی‌متر و وزن حدود ۳۸۰ گرم
اسیلوسکوپ پرتابل زویی ZOYI ZT-703S بدرد چه کسانی می خورد؟
دستگاه Zoyi ZT-703S انتخابی ایده‌آل برای دانشجویان رشته برق، تکنسین‌ها، تعمیرکاران الکترونیک و علاقه‌مندان به ساخت پروژه‌های DIY است. این ابزار همه‌کاره با ترکیب اسیلوسکوپ دو کاناله، فانکشن ژنراتور و مولتی‌متر دیجیتال با دقت بالا، تمام نیازهای تست و اندازه‌گیری را در یک بدنه جمع‌وجور و قابل‌حمل برطرف میکند. وجود نمایشگر رنگی، باتری قابل شارژ، و پراب مخصوص قطعات SMD، کار با آن را در محیط‌های آموزشی، تعمیرگاهی و آزمایشگاهی بسیار ساده و کاربردی کرده است.این اسیلوسکوپ زویی به ویژه برای کسانی مفید است که به دنبال راهکاری اقتصادی و حرفه‌ای برای تحلیل سیگنال، بررسی عملکرد مدارها، یا تست قطعات الکترونیکی هستند؛ بدون نیاز به خرید چند ابزار جداگانه.original maker
نتیجه‌گیری
اسیلوسکوپ دستی دو کاناله ZOYI مدل ZT-703S دستگاهی قدرتمند و چندکاره است که برای استفاده حرفه‌ای و حتی علاقه‌مندان مناسب است. ترکیب قابلیت‌های اسیلوسکوپ، سیگنال ژنراتور و مولتی‌متر در یک واحد قابل حمل، این دستگاه را به ابزاری ضروری در زمینه الکترونیک، چه در آزمایشگاه و چه در محیط کار میدانی، تبدیل کرده است. با امکانات کامل و رابط کاربری آسان، ZT-703S از ZOYI به عنوان راه‌حلی قابل اعتماد و کارآمد برای نیازهای مختلف اندازه‌گیری الکترونیکی برجسته می‌شود.
مشخصات فنی اسیلوسکوپ زویی zoyi zt-703s
|
ویژگی
|
مقدار
|
|
وزن
|
0.650 کیلوگرم
|
|
ابعاد
|
25 × 13 × 6 سانتیمتر
|
|
ابعاد مولتی متر
|
40x90x175 میلی‌متر
|
|
وزن مولتی متر
|
380 گرم
|
|
صفحه نمایشگر
|
نمایشگر رنگی 3.5 اینچی IPS
|
|
پهنای باند اسیلوسکوپ
|
50MHZ
|
|
Real-time sampling
|
280MSa/s
|
|
Horizontal-record length
|
Max 128Kbyte
|
|
Input resistance
|
1MΩ,@16pf
|
|
Input Probe attenuation
|
X1, X10
|
|
Max input voltage
|
X1 range <150V, X10 range <300V (DC+AC peak)
|
|
Horizontal-Sample rate range
|
1.5Sa/s – 280MSa/s
|
|
Horizontal-Waveform interpolation
|
(sinx)x
|
|
Horizontal-Sweep speed range
|
20ns/div – 10ns/div
|
|
Horizontal-Time Base Accuracy
|
20ppm
|
|
Vertical-sensitivity
|
20mV/div – 10V/div
|
|
Vertical-Displacement range
|
4 cells (positive and negative)
|
|
Trigger method
|
auto, normal, single
|
|
Trigger edge
|
rising edge, falling edge
|
|
فانکشن ژنراتور
|
تولید شکل موج های: سینوسی، مربعی، مثلثی، نیم موج، تمام موج، دندان اره ای
|
|
دامنه جریان DC
|
از 0.001mA تا 10.000A
|
|
دامنه جریان AC
|
از 0.001mA تا 10.000A
|
|
دامنه ولتاژ DC
|
از 0.001mV تا 1000.0V
|
|
دامنه ولتاژ AC
|
از 0.001mV تا 750.0V
|
|
مقاومت
|
از 0.01Ω تا 250.0MΩ
|
|
ظرفیت خازنی
|
از 0.001nF تا 99.99mF
|
|
شمارش
|
تا 25,000
|
|
True RMS
|
دارد
|
|
گستره یابی
|
اتوماتیک و دستی
|
|
Safety-Rating
|
CAT III 1000 V, CAT IV 600 V
|
|
نوع باتری
|
1 عدد باتری 18650
|
|
سایر مشخصات
|
– پهنای باند 50 مگاهرتز
– با کلید MODE حالت مولتی متر دیجیتال و اسیلوسکوپ را تغییر دهید
– ذخیره کردن شکل موج و داده ها به صورت عکس
– تغییر روشنایی و زمان خاموش شدن دستگاه را به دلخواه تنظیم کنید
– دارای نمایشگر نوار آنالوگ (Analog Bar Graph Display)
– اندازه گیری مقادیر مینیمم و ماکزیمم به همراه حالت تفاضلی
|
|
اقلام همراه
|
– کیف حمل
– 1 پراب اسیلوسکوپ
– 1 پراب مولتی متر
– 1 کابل شارژ و انتقال دیتا USB TYPE C
– دفترچه راهنما
|
|
برند
|
ZOYI
|
