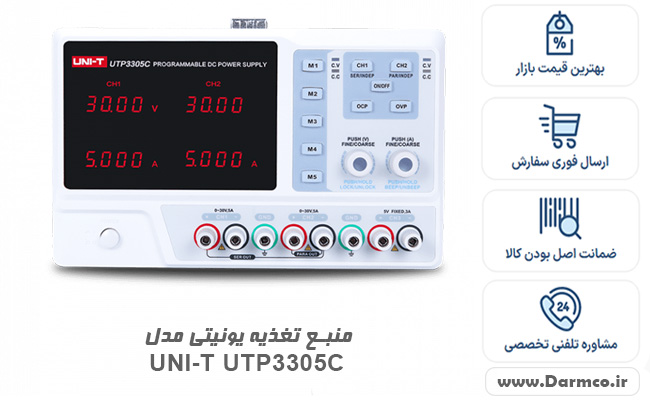

منبع تغذیه یونیتی مدل UNI-T UTP3305C
منبع تغذیه یونیتی مدل UNI-T UTP3305C یک منبع تغذیه آزمایشگاهی هست که با دریافت برق مستقیم شهری 110 یا 220 ولت و تبدیل آن به ولتاژ و جریان مناسب می باشد. این منبع تغذیه، دارای دو کانال خروجی جهت ولتاژ انتخابی در دامنه 0 تا 30 ولت، با دقت 20 میلی ولت می باشد. از دو کانال خروجی آن میتوان جریانی در رنج 0 تا 5 آمپر با دقت 10 میلی آمپر گرفت. همچنین دارای یک کانال با خروجی ولتاژ ثابت 5 ولت و جریان ثابت 3 آمپر می باشد.
این منبع تغذیه آزمایشگاهی دارای صفحه نمایشی با قابلیت نمایش تا عدد 6000 می باشد که توانایی پوشش رنج قابل اندازه گیری را دارد. منبع تغذیه یونیتی مدل UNI-T UTP3305C با کابل های USB و 232-RS قابل اتصال به کامپیوتر می باشد که از این ویژگی برای ثبت ولتاژ و جریان استفاده می شود.
توان این منبع تغذیه 315 وات هست و دارای صفحه نمایش LED با 4 پنجره برای نمایش همزمان دو مقدار ولتاژ و دو مقدار جریان خروجی برای مدارهای تحت تست می باشد. از دیگر ویژگی های این منبع تغذیه میتوان به خاموشی اتوماتیک، انجام کالیبراسیون با نرم افزار مخصوص و فن خنک کننده اشاره کرد.
کاربرد منبع تغذیه
منبع تغذیه یا Power supply یک برای دریافت و تغییر ولتاژ و جریان با مقادیر دلخواه جهت ساخت مدارهای الکتریکی و تست آنهاست. منبع تغذیه باز طریق یک ورودی برق را با ولتاژ و جریان معین دریافت کرده و طبق تنظیماتی با جریان و ولتاژ مورد نظر به مدار ارائه میدهد.
قابلیت های منبع تغذیه یونیتی مدل UNI-T UTP3305C
- دارای دقت بالا
- دارای محافظ جهت جلوگیری از آسیب به دستگاه در هنگام ورود جریان و ولتاژ بیش ازحد
- دارای دو کانال برای گرفتن جریان تا 5 آمپر و ولتاژ تا 30 ولت
- دارای کانال سوم برای گرفتن جریان تا 3 آمپر و ولتاژ تا 5 ولت
- دارای توان 315وات
- قابل اتصال به کامپوتر با دو کابل USB و 232-RS
|
مشخصه
|
توضیحات
|
|
مدل
|
UTP3305
|
|
ولتاژ خروجی
|
CH1, CH2: 0~32V | CH3: 5V
|
|
جریان خروجی
|
CH1, CH2: 0~5A | CH3: 3A
|
|
توان خروجی
|
335W
|
|
دقت تنظیم بار
|
CV ≤ 1×10⁻⁴ +3mV, CC ≤ 2×10⁻⁴ +3mA
|
|
ریپل و نویز
|
CV ≤ 1mVrms; CC ≤ 3mArms
|
|
وضوح تنظیم خروجی
|
CV: 100mV (typical), CC: 10mA (typical)
|
|
ردگیری بایاس
|
5×10⁻³ +10mV
|
|
ایمنی و طول عمر
|
MTBF(e): ≥2000hrs
|
|
حالت نمایش
|
نمایش دوگانه ولتاژ و جریان 3 رقمی
|
|
ویژگیها
|
تبدیل خودکار ولتاژ و جریان با حفاظت از محدودیت جریان؛ ردیابی سری CH1 و CH2 به صورت Master-Slave
|
|
ورودی توان
|
115V AC / 230V AC | فرکانس 47Hz~63Hz
|
|
رنگ محصول
|
سفید و خاکستری
|
|
وزن محصول
|
10 کیلوگرم
|
|
ابعاد محصول
|
260 × 170 × 315 میلیمتر
|
|
تجهیزات جانبی
|
کابل برق، کابلهای خروجی
|
|
بستهبندی
|
جعبه مقوایی، دفترچه راهنمای انگلیسی
|
