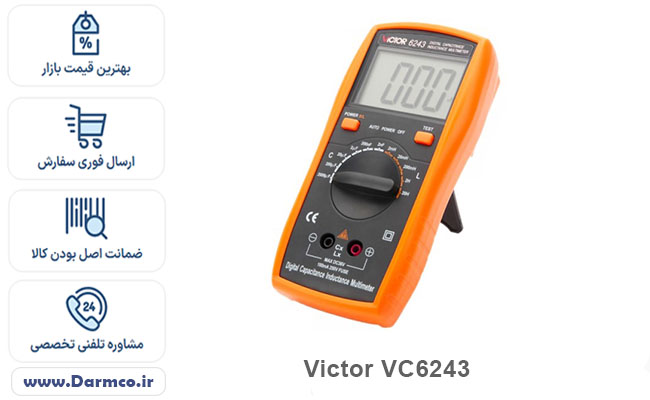

ندازه گیری دقیق خازن و سلف با LC متر دیجیتال VICTOR 6243
LC متر دیجیتال VICTOR 6243 به طور اختصاصی برای اندازه گیری دو پارامتر مهم مدارهای الکترونیکی یعنی ظرفیت خازن و اندوکتانس سلف طراحی شده است. دقت مناسب و رنج های متنوع اندازه گیری، امکان تست انواع قطعات الکترونیکی را قبل از نصب یا هنگام عیب یابی فراهم می کند.
این دستگاه برای بررسی سلامت خازن ها، سلف ها، فیلترهای الکترونیکی، منابع تغذیه، مدارهای مخابراتی و بردهای صنعتی بسیار کاربردی است و می تواند در فرآیند تعمیر یا کنترل کیفیت، خطاهای ناشی از خرابی قطعات را به سرعت شناسایی کند.
رنج اندازه گیری گسترده در LC متر VICTOR 6243
یکی از مزایای مهم VICTOR 6243 پوشش گسترده محدوده اندازه گیری است. این دستگاه اندوکتانس را از 2 میلی هانری تا 20 هانری و ظرفیت خازنی را از 20 نانوفاراد تا 1000 میکروفاراد اندازه گیری می کند و به همین دلیل برای تست انواع قطعات الکترونیکی رایج در تجهیزات صنعتی، مخابراتی و آموزشی مناسب است.
رزولوشن بالای اندازه گیری در رنج های پایین باعث می شود حتی تغییرات کوچک مقدار قطعات نیز قابل تشخیص باشد. این ویژگی هنگام انتخاب قطعات دقیق یا بررسی کیفیت قطعات الکترونیکی اهمیت زیادی دارد.
طراحی کاربردی و کاربری آسان LC متر دیجیتال VICTOR 6243
LC متر VICTOR 6243 با طراحی ارگونومیک، کلید سلکتوری و نمایشگر دیجیتال مجهز به نور پس زمینه، استفاده آسانی را برای کاربران فراهم می کند. نمایشگر خوانا باعث می شود مقادیر اندازه گیری شده حتی در محیط های کم نور نیز به راحتی قابل مشاهده باشند.
این دستگاه با استفاده از باتری 9 ولت کتابی تغذیه می شود و به همراه پراب سوسماری، باتری و دفترچه راهنما عرضه می شود تا کاربر بتواند بلافاصله پس از تهیه دستگاه از آن استفاده کند.
کاربردهای LC متر دیجیتال VICTOR 6243
LC متر دیجیتال VICTOR 6243 در مراکز تعمیرات تجهیزات الکترونیکی، خطوط تولید بردهای الکترونیکی، آزمایشگاه های دانشگاهی، مراکز تحقیق و توسعه، شرکت های تولید تجهیزات مخابراتی و واحدهای کنترل کیفیت کاربرد گسترده ای دارد. این دستگاه برای تست انواع خازن های الکترولیتی، سرامیکی، فیلمی و همچنین سلف های قدرت، سلف های SMD و ترانسفورماتورها بسیار مناسب است.
به دلیل دقت بالا، رنج اندازه گیری مناسب و کیفیت ساخت مطلوب، این مدل یکی از گزینه های مناسب برای مهندسان الکترونیک، دانشجویان و تعمیرکاران حرفه ای محسوب می شود.
| برند |
VICTOR |
| مدل |
6243 |
| نوع دستگاه |
LC متر دیجیتال |
| پارامترهای قابل اندازهگیری |
ظرفیت خازن (Capacitance)، اندوکتانس (Inductance) |
| محدوده اندازهگیری اندوکتانس |
2 mH تا 20 H |
| رنجهای اندوکتانس |
2mH، 20mH، 200mH، 2H، 20H |
| رزولوشن اندوکتانس |
1µH تا 10mH (بسته به رنج) |
| فرکانس اندازهگیری اندوکتانس |
200Hz |
| محدوده اندازهگیری ظرفیت خازن |
20nF تا 1000µF |
| رنجهای ظرفیت |
2nF، 200nF، 2µF، 20µF، 200µF، 1000µF |
| رزولوشن ظرفیت |
1pF تا 1µF (بسته به رنج) |
| فرکانس اندازهگیری ظرفیت |
200Hz، 16Hz و 8Hz (بسته به رنج) |
| نمایشگر |
LCD با نور پسزمینه |
| نوع انتخاب رنج |
کلید سلکتوری |
| منبع تغذیه |
باتری کتابی 9 ولت |
| ابعاد |
24 × 17 × 7 سانتیمتر |
| وزن |
1100 گرم |
| اقلام همراه |
پراب سوسماری، باتری، دفترچه راهنما |
| کاربرد |
تست و اندازهگیری خازن و سلف، تعمیرات بردهای الکترونیکی، آزمایشگاهها، کنترل کیفیت و طراحی مدار |
