میگر دیجیتال (Digital Insulation Resistance Tester) یکی از تجهیزات تخصصی اندازه گیری در صنعت برق است که برای بررسی مقاومت عایقی کابل ها، موتورها، ترانسفورماتورها، ژنراتورها، تابلوهای برق و سایر تجهیزات الکتریکی استفاده می شود. این دستگاه با اعمال یک ولتاژ DC مشخص به تجهیز و اندازه گیری جریان بسیار کمی که از عایق عبور می کند، مقدار مقاومت عایقی را محاسبه و نمایش می دهد.
تست مقاومت عایق یکی از روش های مهم برای بررسی سلامت عایق تجهیزات الکتریکی است. عایق مناسب باید از عبور جریان ناخواسته بین هادی ها یا بین هادی و زمین جلوگیری کند. با گذشت زمان عواملی مانند رطوبت، حرارت، آلودگی، مواد شیمیایی، لرزش و فرسودگی می توانند باعث کاهش کیفیت عایق شوند. به همین دلیل اندازه گیری دوره ای مقاومت عایقی می تواند به شناسایی مشکلات احتمالی قبل از ایجاد خرابی جدی کمک کند.
در این مقاله بررسی می کنیم میگر دیجیتال چیست، چگونه مقاومت عایقی را اندازه گیری می کند، جریان نشتی چه ارتباطی با مقاومت عایق دارد، چه عواملی باعث کاهش مقاومت عایقی می شوند و تست مقاومت عایق در چه تجهیزاتی کاربرد دارد.

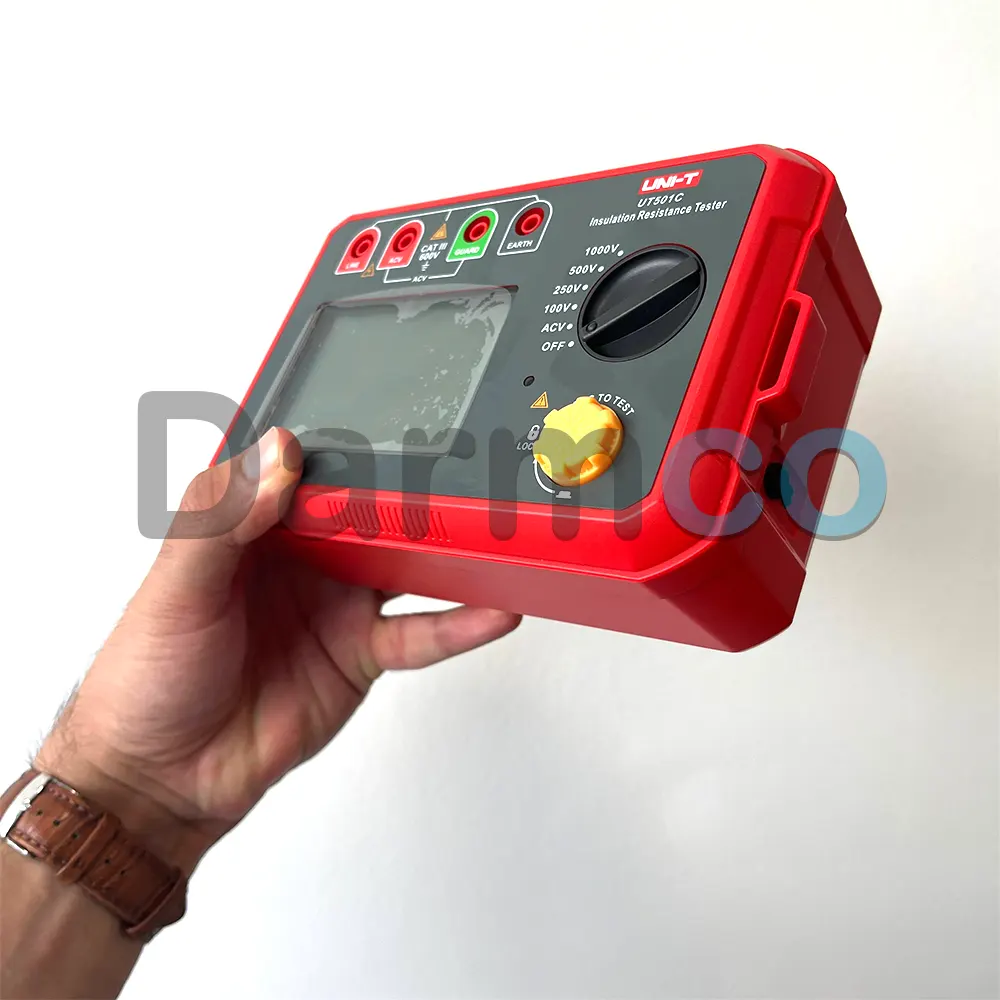

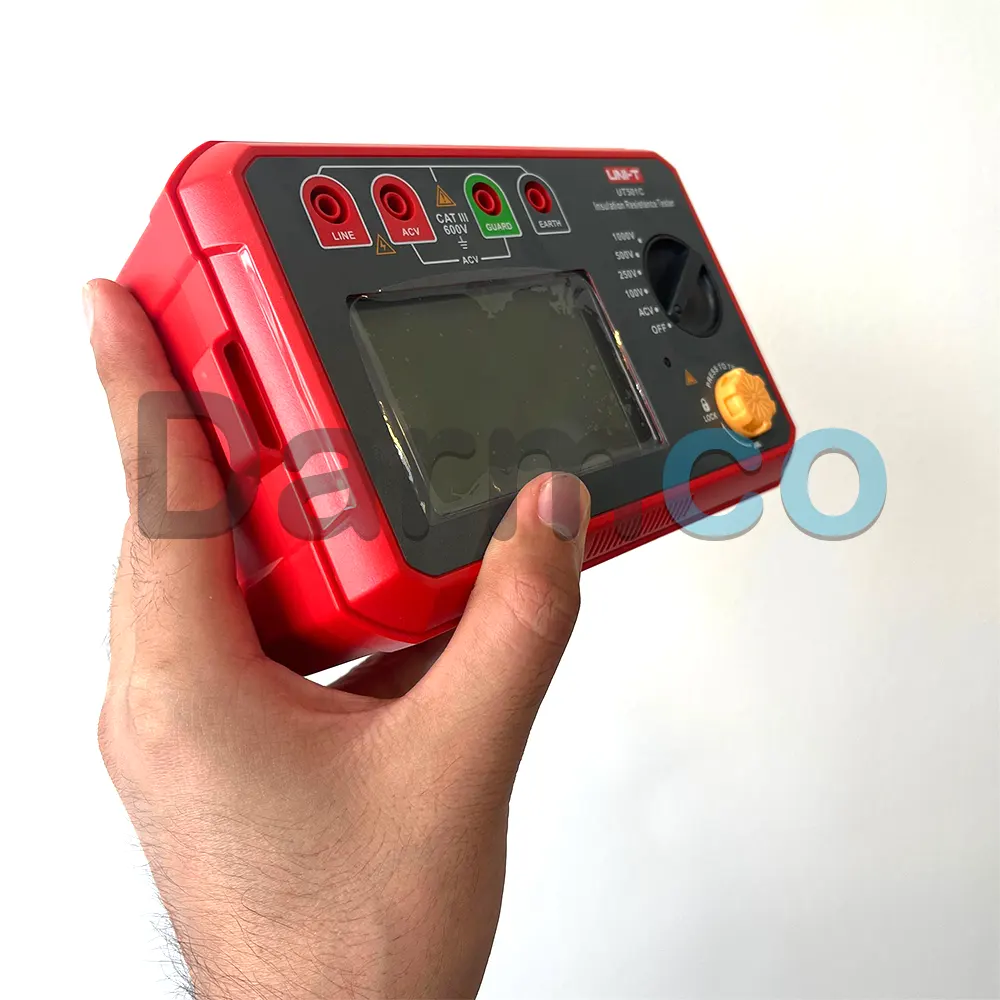

میگر دیجیتال چیست؟
میگر دیجیتال دستگاهی است که برای اندازه گیری مقاومت الکتریکی عایق با استفاده از ولتاژ تست DC طراحی شده است. برخلاف مولتی متر معمولی که معمولا برای اندازه گیری مقاومت از ولتاژ بسیار پایینی استفاده می کند، میگر می تواند ولتاژ تست بالاتری را به عایق اعمال کند تا وضعیت عایقی تجهیزات بهتر بررسی شود.
مقدار مقاومت عایقی معمولا در محدوده مگااهم (MΩ)، گیگااهم (GΩ) یا در برخی تجهیزات با مقادیر بالاتر نمایش داده می شود. هرچه عایق بتواند در برابر عبور جریان مقاومت بیشتری ایجاد کند، مقدار مقاومت عایقی اندازه گیری شده نیز بیشتر خواهد بود.
میگر های دیجیتال علاوه بر نمایش مقدار مقاومت عایقی، بسته به مدل و امکانات دستگاه می توانند قابلیت هایی مانند انتخاب ولتاژ تست، اندازه گیری ولتاژ AC و DC، تست پیوستگی، محاسبه شاخص قطبش (PI) و نسبت جذب دی الکتریک (DAR) نیز داشته باشند.
میگر چگونه مقاومت عایقی را اندازه گیری می کند؟
اساس عملکرد میگر بر رابطه بین ولتاژ، جریان و مقاومت است. دستگاه یک ولتاژ DC مشخص را بین هادی و بخش مورد نظر اعمال می کند و سپس جریان بسیار کوچکی را که از مسیر عایقی عبور می کند اندازه گیری می کند. با استفاده از این مقادیر، مقاومت عایقی محاسبه می شود.
در یک عایق سالم، جریان عبوری بسیار کم است و در نتیجه مقاومت عایقی مقدار بالایی خواهد داشت. اگر عایق دچار آسیب، آلودگی یا رطوبت شده باشد، جریان عبوری می تواند افزایش پیدا کند و مقدار مقاومت عایقی کاهش پیدا کند.
بنابراین میگر در واقع با بررسی رفتار عایق در برابر یک ولتاژ تست مشخص، اطلاعاتی درباره وضعیت الکتریکی آن در اختیار کاربر قرار می دهد.
چرا اندازه گیری مقاومت عایق اهمیت دارد؟
عایق تجهیزات الکتریکی در طول زمان تحت تاثیر شرایط محیطی و کاری مختلف قرار می گیرد. افزایش دما، رطوبت، گرد و غبار، روغن، مواد شیمیایی، لرزش، فشار مکانیکی و فرسودگی طبیعی می توانند خواص عایقی مواد را تغییر دهند.
کاهش مقاومت عایقی می تواند باعث افزایش جریان نشتی و ایجاد مشکلاتی مانند عملکرد نامناسب تجهیزات، اتصال ناخواسته، آسیب به عایق، افزایش خطر برق گرفتگی و در شرایط خاص ایجاد خطاهای الکتریکی شود.
به همین دلیل تست مقاومت عایق بخشی از فرآیندهای نگهداری، بازرسی و عیب یابی بسیاری از تجهیزات الکتریکی محسوب می شود.
جریان نشتی در تست عایق چیست؟
هیچ عایق واقعی کاملا ایده آل نیست و در هنگام اعمال ولتاژ، مقدار بسیار کمی جریان می تواند از ساختار عایق عبور کند. به این جریان، جریان نشتی گفته می شود.
مقدار جریان نشتی به عوامل مختلفی مانند جنس و وضعیت عایق، میزان رطوبت، دما، آلودگی سطح، ساختار تجهیز و ولتاژ اعمال شده بستگی دارد. افزایش غیرعادی جریان نشتی می تواند نشانه ای از کاهش کیفیت عایق باشد و باید در کنار سایر نتایج و شرایط تجهیز بررسی شود.
جریان های موجود هنگام تست مقاومت عایق
هنگام اعمال ولتاژ DC توسط میگر، جریانی که دستگاه اندازه گیری می کند فقط مربوط به جریان نشتی هدایتی نیست. رفتار عایق در لحظات اولیه تست می تواند شامل چند مولفه مختلف جریان باشد که مهم ترین آنها جریان خازنی، جریان جذب یا قطبش و جریان نشتی هدایتی هستند.
جریان خازنی
برخی ساختارهای عایقی و اجزای تجهیزات الکتریکی دارای خاصیت خازنی هستند. زمانی که ولتاژ تست برای اولین بار اعمال می شود، این بخش ها شروع به شارژ شدن می کنند و در نتیجه جریان خازنی در ابتدای تست می تواند مقدار بیشتری داشته باشد.
با شارژ شدن ظرفیت الکتریکی تجهیز، جریان خازنی معمولا به سرعت کاهش پیدا می کند. به همین دلیل مقدار مقاومت نمایش داده شده توسط میگر ممکن است در ابتدای تست با گذشت زمان تغییر کند.
جریان جذب یا قطبش
جریان جذب یا قطبش نیز پس از اعمال ولتاژ در عایق ایجاد می شود و معمولا با سرعت کمتری نسبت به جریان خازنی کاهش پیدا می کند. این جریان به رفتار مولکول ها و ساختار دی الکتریک عایق در برابر میدان الکتریکی مربوط است.
به همین دلیل در برخی روش های تست، مقاومت عایق در یک لحظه خاص اندازه گیری نمی شود و تغییرات آن در طول زمان نیز مورد توجه قرار می گیرد.
جریان نشتی هدایتی
پس از کاهش جریان های خازنی و جذب، بخش هدایتی جریان اهمیت بیشتری پیدا می کند. این جریان مربوط به عبور جریان بسیار کم از مسیرهای عایقی است و مقدار آن به کیفیت و شرایط عایق بستگی دارد.
اگر جریان نشتی هدایتی بیشتر از حد مورد انتظار باشد، می تواند نشان دهنده وجود رطوبت، آلودگی، فرسودگی یا آسیب در سیستم عایقی باشد. تفسیر این نتیجه باید با توجه به نوع تجهیز، شرایط تست و الزامات فنی مربوط به آن انجام شود.
رابطه مقاومت عایقی و جریان نشتی چیست؟
بین ولتاژ اعمال شده، جریان عبوری و مقاومت عایقی رابطه مستقیمی وجود دارد. در ساده ترین حالت می توان از قانون اهم برای درک این رابطه استفاده کرد. زمانی که ولتاژ تست ثابت باشد، افزایش جریان عبوری از عایق به معنی کاهش مقاومت اندازه گیری شده خواهد بود.
برای مثال، اگر دو تجهیز با ولتاژ تست یکسان بررسی شوند، تجهیزی که جریان کمتری از مسیر عایقی آن عبور می کند، مقاومت عایقی بیشتری خواهد داشت. به همین دلیل میگر با اندازه گیری جریان بسیار کوچک عبوری، مقدار مقاومت عایقی را محاسبه می کند.
البته در تست واقعی، رفتار عایق فقط با یک عدد ثابت قابل توصیف نیست و عواملی مانند زمان اعمال ولتاژ، دما، رطوبت و ساختار تجهیز نیز می توانند روی نتیجه تاثیر داشته باشند.
چه عواملی باعث کاهش مقاومت عایقی می شوند؟
مقاومت عایقی تجهیزات الکتریکی می تواند در اثر شرایط محیطی و کاری مختلف تغییر کند. مهم ترین عوامل موثر عبارتند از:
- رطوبت و نفوذ آب به داخل یا سطح عایق
- افزایش دمای عایق و تجهیز
- گرد و غبار و آلودگی سطحی
- روغن و مواد شیمیایی
- فرسودگی و افزایش عمر عایق
- آسیب مکانیکی و ترک خوردگی
- لرزش و شرایط سخت کاری
- حرارت بیش از حد در طول زمان
- اتصالات نامناسب و آلودگی محل اتصال
به همین دلیل هنگام مقایسه نتایج تست های مختلف، بهتر است شرایط محیطی و وضعیت تجهیز نیز در نظر گرفته شود. تغییرات دما و رطوبت می توانند روی مقدار مقاومت عایقی تاثیر قابل توجهی داشته باشند.
میگر چه تجهیزاتی را تست می کند؟
میگر برای بررسی وضعیت عایق در طیف گسترده ای از تجهیزات الکتریکی استفاده می شود. نوع تست و ولتاژ مورد استفاده باید متناسب با تجهیز و الزامات فنی آن انتخاب شود.
تست عایق کابل ها
یکی از کاربردهای رایج میگر، بررسی مقاومت عایقی کابل های برق است. با این تست می توان وضعیت عایق بین هادی ها یا بین هادی و زمین را بررسی کرد.
تست عایق موتورها
در موتورهای الکتریکی، کیفیت عایق سیم پیچ ها اهمیت زیادی دارد. تست مقاومت عایقی می تواند در زمان نصب، تعمیرات و نگهداری دوره ای برای بررسی وضعیت سیم پیچ ها مورد استفاده قرار گیرد.
تست عایق ترانسفورماتورها
ترانسفورماتورها دارای بخش های مختلف عایقی هستند و بررسی مقاومت عایقی می تواند یکی از روش های ارزیابی وضعیت سیستم عایق آنها باشد.
تست تابلوهای برق و تجهیزات الکتریکی
در برخی تابلوها و تجهیزات الکتریکی نیز می توان برای بررسی وضعیت عایق هادی ها و مدارها از تست مقاومت عایقی استفاده کرد. روش تست باید متناسب با طراحی و الزامات ایمنی تجهیز انتخاب شود.
انواع میگر چیست؟
میگرها را می توان از نظر نوع نمایش و ساختار دستگاه به مدل های مختلف تقسیم کرد. دو گروه شناخته شده آن شامل میگر عقربه ای و میگر دیجیتال هستند.
میگر عقربه ای
میگر عقربه ای مقدار مقاومت اندازه گیری شده را روی صفحه مدرج و با استفاده از عقربه نمایش می دهد. این نوع دستگاه ها ساختار سنتی تری دارند و در برخی کاربردهای قدیمی و صنعتی همچنان مورد استفاده قرار می گیرند.

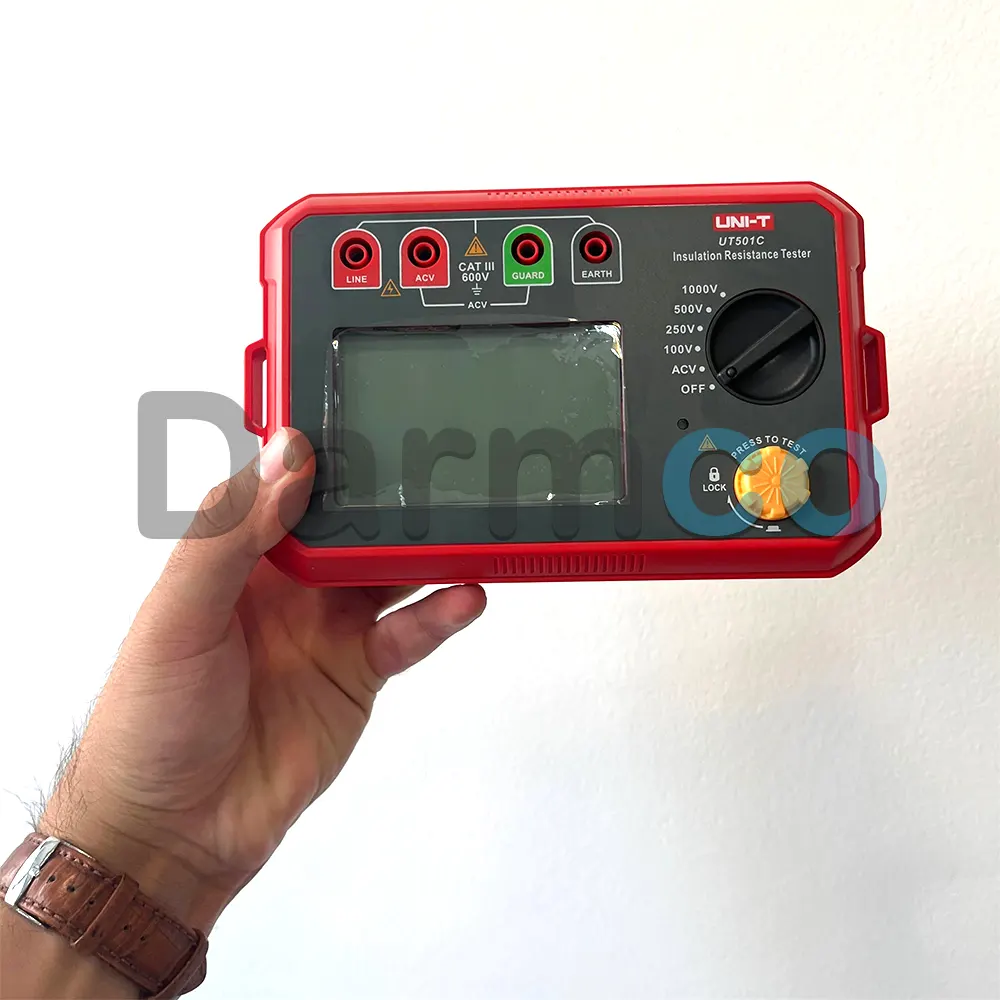

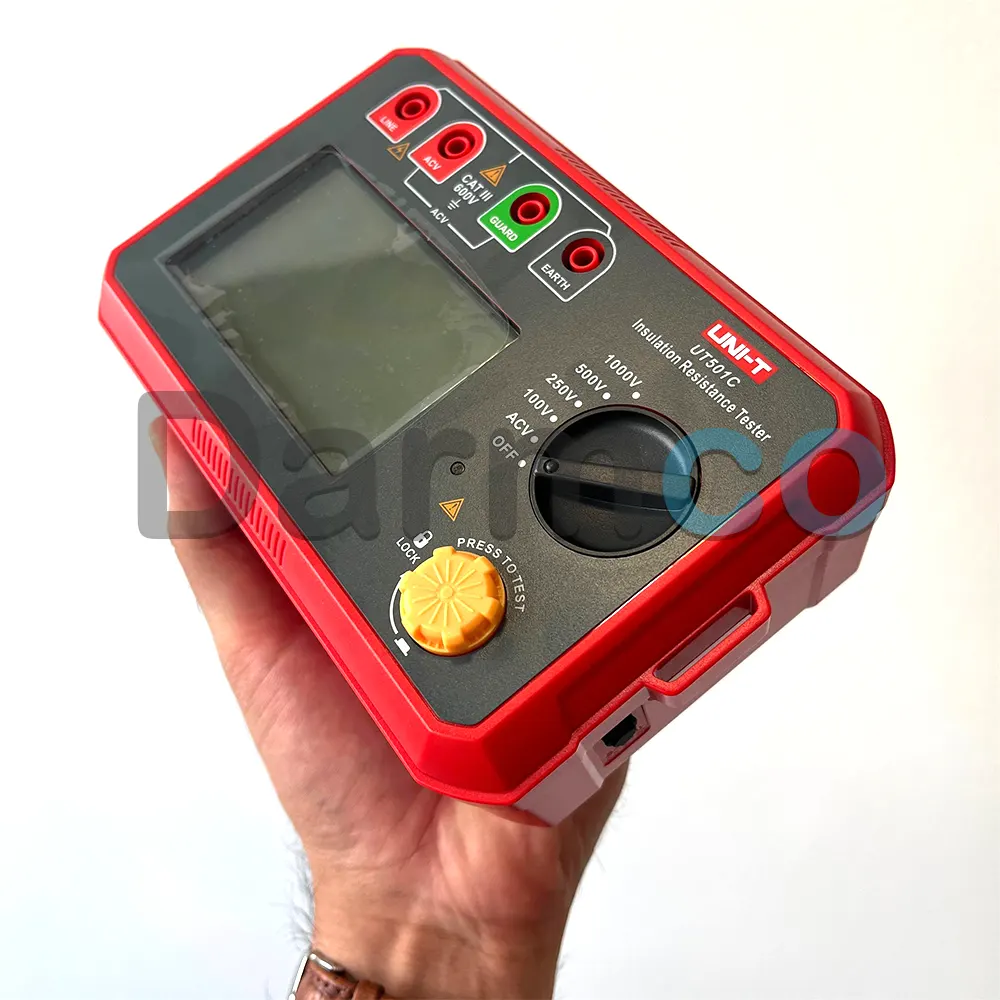

میگر دیجیتال
میگر دیجیتال نتیجه اندازه گیری را روی نمایشگر دیجیتال نشان می دهد و معمولا امکانات بیشتری نسبت به مدل های ساده عقربه ای ارائه می کند. انتخاب ولتاژ تست، ثبت اطلاعات، محاسبه شاخص های مختلف و اندازه گیری پارامترهای جانبی از جمله قابلیت هایی هستند که بسته به مدل دستگاه می توانند وجود داشته باشند.
ولتاژ تست میگر چیست؟
یکی از ویژگی های مهم میگر، ولتاژ تست آن است. برخلاف اندازه گیری مقاومت با مولتی متر که معمولا با ولتاژ پایین انجام می شود، میگر برای ارزیابی عایق از ولتاژ DC تست بالاتری استفاده می کند.
ولتاژ تست باید متناسب با نوع تجهیز، سطح ولتاژ آن، نوع عایق و روش آزمون انتخاب شود. استفاده از ولتاژ نامناسب می تواند باعث نتیجه گیری نادرست یا حتی آسیب به برخی تجهیزات شود. بنابراین پیش از انجام تست باید دستورالعمل سازنده تجهیز و الزامات فنی مربوط به آزمون بررسی شود.
تفاوت میگر و مولتی متر چیست؟
مولتی متر دیجیتال و میگر هر دو می توانند مقاومت را اندازه گیری کنند، اما هدف و روش استفاده آنها یکسان نیست. مولتی متر برای اندازه گیری مقاومت معمولی مدارها و قطعات الکترونیکی طراحی شده است، در حالی که میگر برای بررسی مقاومت عایقی تجهیزات الکتریکی با اعمال ولتاژ تست مشخص استفاده می شود.
مقاومت عایقی معمولا مقادیر بسیار بالایی دارد و بررسی آن به ولتاژ تست مناسب و روش اندازه گیری تخصصی نیاز دارد. به همین دلیل برای ارزیابی واقعی وضعیت عایق کابل، موتور یا سایر تجهیزات، استفاده از میگر مناسب تر از تکیه بر اندازه گیری مقاومت با یک مولتی متر معمولی است.
چه زمانی باید تست مقاومت عایق انجام شود؟
تست مقاومت عایق می تواند در مراحل مختلف نصب، راه اندازی، تعمیر و نگهداری تجهیزات انجام شود. برخی از مهم ترین موارد عبارتند از:
- پیش از راه اندازی برخی تجهیزات الکتریکی
- پس از تعمیر یا بازسازی تجهیزات
- در برنامه های نگهداری و بازرسی دوره ای
- پس از قرار گرفتن تجهیز در معرض رطوبت یا شرایط نامناسب
- هنگام بررسی علت برخی خطاهای الکتریکی
- برای مقایسه نتایج تست های دوره ای و بررسی روند تغییرات عایق
زمان بندی و روش انجام تست باید بر اساس نوع تجهیز، شرایط کاری، دستورالعمل سازنده و استاندارد یا الزامات فنی مربوط به آن تعیین شود.
اهمیت ثبت نتایج تست میگر
یکی از مزیت های تست دوره ای مقاومت عایقی، امکان مقایسه نتایج در طول زمان است. یک نتیجه منفرد همیشه نمی تواند تصویر کاملی از وضعیت عایق ارائه دهد، اما ثبت نتایج تست های دوره ای می تواند تغییرات تدریجی مقاومت عایقی را مشخص کند.
برای تحلیل دقیق تر، بهتر است هنگام ثبت نتیجه عواملی مانند تاریخ تست، دمای محیط، شرایط رطوبت، ولتاژ تست، مدت زمان آزمون و وضعیت تجهیز نیز ثبت شوند. این اطلاعات می توانند در بررسی روند تغییرات و تصمیم گیری برای تعمیر یا نگهداری تجهیزات مفید باشند.
نکات مهم هنگام استفاده از میگر
- پیش از تست، دستورالعمل سازنده تجهیز و روش آزمون را بررسی کنید.
- ولتاژ تست مناسب را بر اساس نوع تجهیز انتخاب کنید.
- قبل از اتصال دستگاه، از قطع بودن منبع تغذیه تجهیز اطمینان حاصل کنید.
- پس از پایان تست، در صورت وجود ظرفیت ذخیره شده در تجهیز، امکان باقی ماندن ولتاژ را در نظر بگیرید.
- نتایج تست را همراه با شرایط محیطی و مشخصات آزمون ثبت کنید.
- نتیجه یک تست را بدون در نظر گرفتن نوع تجهیز و شرایط آزمون به صورت مستقل تفسیر نکنید.
میگر دیجیتال یکی از ابزارهای مهم برای بررسی وضعیت عایق تجهیزات الکتریکی است. این دستگاه با اعمال ولتاژ DC مشخص و اندازه گیری جریان بسیار کم عبوری از مسیر عایقی، مقاومت عایق را محاسبه می کند. مقدار مقاومت عایقی و تغییرات آن می تواند اطلاعات ارزشمندی درباره وضعیت کابل ها، موتورها، ترانسفورماتورها و سایر تجهیزات الکتریکی در اختیار تکنسین و مهندس برق قرار دهد.
از آنجا که مقاومت عایقی می تواند تحت تاثیر عواملی مانند رطوبت، دما، آلودگی، فرسودگی و آسیب مکانیکی قرار بگیرد، انجام تست های دوره ای و ثبت نتایج می تواند نقش مهمی در نگهداری پیشگیرانه و شناسایی مشکلات احتمالی داشته باشد.
اگر به دنبال بررسی و خرید تجهیزات اندازه گیری دقیق هستید، دارمکو مجموعه ای از ابزارهای تخصصی مانند میگر، مولتی متر، ارت سنج، کلمپ متر، ترمومتر و سایر تجهیزات اندازه گیری را ارائه می دهد. می توانید مدل های مختلف را بررسی کرده و بر اساس نوع کاربرد و نیاز اندازه گیری، ابزار مناسب را انتخاب کنید.
پرسش های متداول درباره میگر دیجیتال
میگر دیجیتال چیست؟
میگر دیجیتال دستگاهی برای اندازه گیری مقاومت عایقی تجهیزات الکتریکی است که با اعمال ولتاژ DC تست و اندازه گیری جریان عبوری از عایق، مقدار مقاومت عایقی را محاسبه می کند.
میگر برای چه تجهیزاتی استفاده می شود؟
از میگر برای بررسی مقاومت عایقی تجهیزاتی مانند کابل ها، موتورها، ترانسفورماتورها، ژنراتورها، تابلوهای برق و سایر تجهیزات الکتریکی استفاده می شود.
تفاوت میگر و مولتی متر چیست؟
مولتی متر برای اندازه گیری مقاومت معمولی مدارها و قطعات استفاده می شود، اما میگر برای تست مقاومت عایقی و اعمال ولتاژ تست بالاتر طراحی شده است.
آیا هرچه مقاومت عایقی بیشتر باشد بهتر است؟
در حالت کلی مقاومت عایقی بالاتر نشان دهنده محدود شدن بیشتر جریان عبوری از عایق است، اما ارزیابی نتیجه باید بر اساس نوع تجهیز، شرایط آزمون، روش تست و الزامات فنی مربوط به آن انجام شود و نمی توان یک مقدار ثابت را برای تمام تجهیزات مناسب دانست.
چرا مقدار مقاومت در ابتدای تست تغییر می کند؟
در ابتدای اعمال ولتاژ، جریان های خازنی و جذب یا قطبش می توانند باعث شوند مقدار جریان اندازه گیری شده بیشتر باشد. با گذشت زمان این جریان ها کاهش پیدا می کنند و مقدار مقاومت نمایش داده شده نیز ممکن است تغییر کند.
چه عواملی باعث کاهش مقاومت عایقی می شوند؟
رطوبت، افزایش دما، آلودگی، روغن و مواد شیمیایی، فرسودگی، آسیب مکانیکی، لرزش و شرایط نامناسب کاری از عوامل مهمی هستند که می توانند روی مقاومت عایقی تاثیر بگذارند.
