مولتی متر کلمپی یا آمپرمتر کلمپی یکی از ابزارهای پرکاربرد برای اندازهگیری جریان الکتریکی است که امکان اندازهگیری جریان عبوری از یک هادی را بدون نیاز به قطع کردن مدار فراهم میکند. این دستگاه به جای اتصال مستقیم پرابها به مسیر جریان، از یک فک کلمپی استفاده میکند که اطراف سیم یا کابل قرار میگیرد و جریان عبوری را تشخیص میدهد.
به همین دلیل، مولتی متر کلمپی در برق صنعتی، تعمیر و نگهداری تجهیزات، تابلوهای برق، موتورهای الکتریکی و عیبیابی سیستمهای الکتریکی کاربرد زیادی دارد. البته مولتی مترهای کلمپی معمولاً فقط برای اندازهگیری جریان ساخته نشدهاند و بسته به مدل میتوانند کمیتهایی مانند ولتاژ، مقاومت، فرکانس و ظرفیت خازن را نیز اندازهگیری کنند.
مولتی متر کلمپی چگونه کار میکند؟
اساس کار مولتی متر کلمپی با مولتی متر معمولی متفاوت است. در اندازهگیری جریان با پراب، جریان باید از مسیر داخلی دستگاه عبور کند؛ اما در مولتی متر کلمپی، جریان از طریق میدان مغناطیسی ایجادشده اطراف هادی تشخیص داده میشود.
فک کلمپ دستگاه مانند یک حلقه مغناطیسی اطراف هادی قرار میگیرد. هنگامی که جریان از سیم عبور میکند، میدان مغناطیسی متناسب با جریان ایجاد میشود و سنسور داخلی دستگاه آن را تشخیص داده و مقدار جریان را روی نمایشگر نشان میدهد.
در مدلهای مخصوص جریان AC معمولاً از ترانسفورماتور جریان برای تشخیص میدان مغناطیسی استفاده میشود، در حالی که مدلهای AC/DC معمولاً از سنسور هال یا فناوریهای مشابه برای تشخیص جریان مستقیم نیز بهره میبرند.
چرا مولتی متر کلمپی ساخته شد؟
اندازه گیری جریان با مولتی متر معمولی معمولاً نیازمند قرار دادن دستگاه به صورت سری در مدار است. این کار در مدارهای دارای جریان بالا یا سیستم های صنعتی می تواند زمان بر، دشوار و حتی خطرناک باشد و در برخی شرایط نیاز به قطع مدار داشته باشد.
مولتی متر کلمپی برای حل همین مشکل توسعه پیدا کرد. کاربر می تواند با قرار دادن فک دستگاه دور هادی، جریان را بدون باز کردن اتصال الکتریکی مدار بررسی کند. این ویژگی باعث شده کلمپ متر به ابزاری مناسب برای بررسی سریع جریان، عیب یابی و نگهداری تجهیزات الکتریکی تبدیل شود.
انواع مولتی متر کلمپی چیست؟
مولتی مترهای کلمپی را میتوان از نظر نوع جریان قابل اندازهگیری به دو گروه اصلی تقسیم کرد:

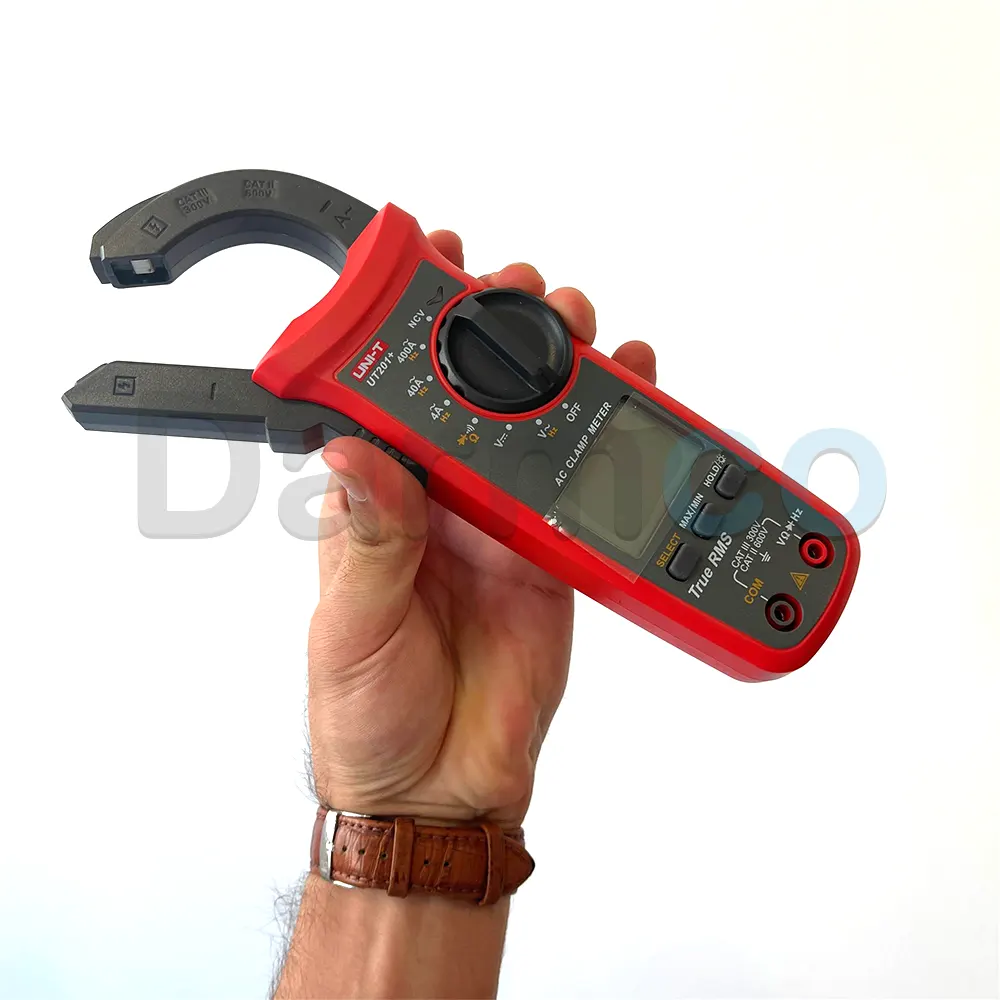

مولتی متر کلمپی AC
این نوع کلمپ متر برای اندازهگیری جریان متناوب یا AC طراحی شده است. در بسیاری از کاربردهای برق ساختمان، تابلوهای برق و تجهیزات متناوب میتوان از این نوع دستگاه استفاده کرد.
مولتی متر کلمپی AC/DC
کلمپ مترهای AC/DC علاوه بر جریان متناوب، قابلیت اندازه گیری جریان مستقیم یا DC را نیز دارند. این ویژگی باعث می شود در کاربردهایی مانند سیستم های باتری، خودرو، تجهیزات الکترونیکی و برخی سیستم های صنعتی کاربرد بیشتری داشته باشند.
بنابراین هنگام بررسی یک مولتی متر کلمپی نباید صرفاً به محدوده جریان آن توجه کرد؛ نوع جریان قابل اندازه گیری نیز اهمیت زیادی دارد.
مولتی متر کلمپی چه کمیت هایی را اندازه گیری می کند؟
قابلیتهای مولتی متر کلمپی به مدل و طراحی دستگاه بستگی دارد. وظیفه اصلی آن اندازهگیری جریان از طریق فک کلمپی است، اما بسیاری از مدلها امکانات یک مولتی متر دیجیتال را نیز در اختیار کاربر قرار میدهند.
- جریان AC: اندازه گیری جریان متناوب عبوری از هادی
- جریان DC: اندازه گیری جریان مستقیم در مدل های AC/DC
- ولتاژ AC و DC: بررسی ولتاژ مدار با استفاده از پراب
- مقاومت: اندازه گیری مقاومت الکتریکی در محدوده مشخص
- فرکانس: اندازه گیری فرکانس سیگنال یا منبع AC در مدل های مجهز
- ظرفیت خازن: بررسی ظرفیت خازن در برخی مدل ها
- تست پیوستگی و دیود: برای بررسی اتصال الکتریکی و دیودها
- دما: در برخی مدل های مجهز به قابلیت اندازه گیری دما
این قابلیتها در همه مولتی مترهای کلمپی یکسان نیستند و باید بر اساس مشخصات فنی هر دستگاه بررسی شوند.

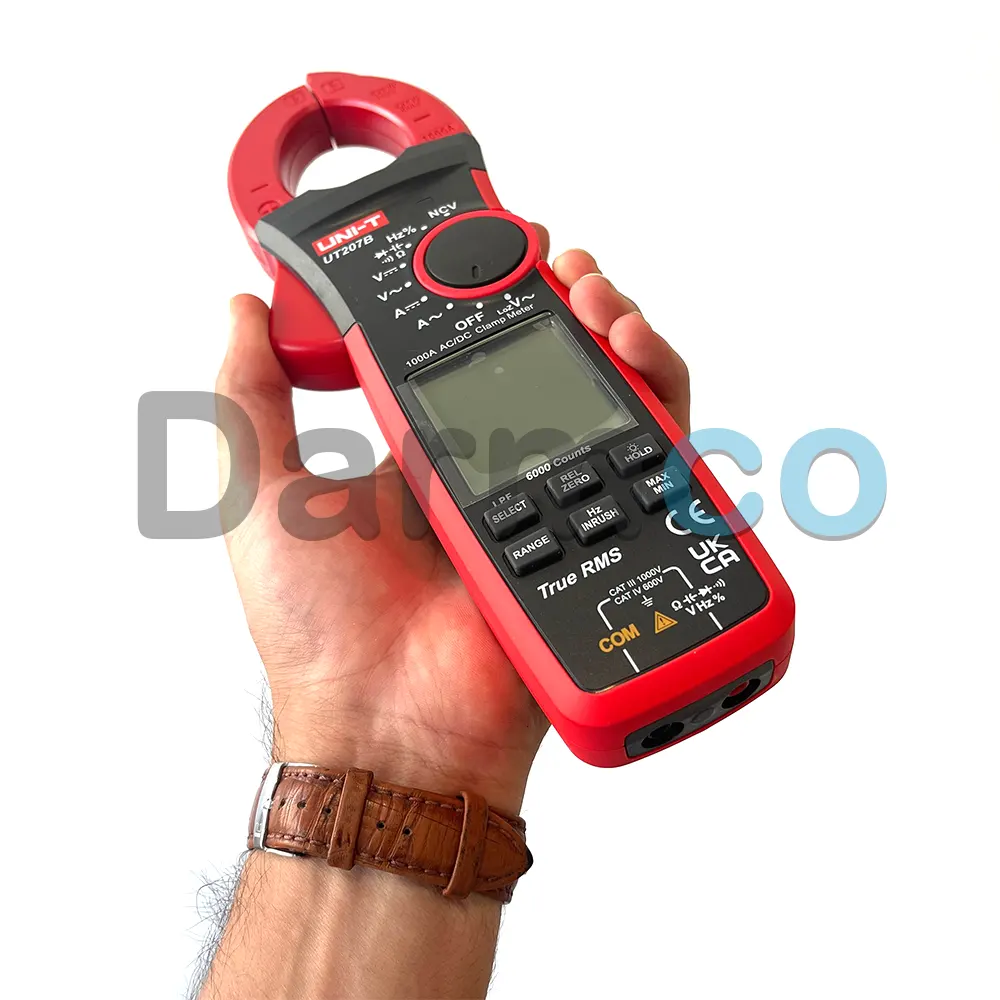

اجزای اصلی مولتی متر کلمپی چیست؟
ساختار ظاهری مولتی متر کلمپی از چند بخش اصلی تشکیل شده است که هرکدام وظیفه مشخصی دارند:
- فک کلمپ: بخش اصلی برای قرار گرفتن اطراف هادی و تشخیص جریان
- ماشه فک: برای باز و بسته کردن فک کلمپ
- نمایشگر: نمایش مقدار اندازه گیری و اطلاعات مربوط به حالت دستگاه
- سلکتور: برای انتخاب نوع اندازه گیری و محدوده مربوط به آن
- ورودی های پراب: برای اندازه گیری کمیت هایی مانند ولتاژ، مقاومت و سایر پارامترها
- دکمه های عملکرد: برای فعال کردن قابلیت هایی مانند Hold، Min/Max، فرکانس یا سایر امکانات دستگاه
- پراب های اندازه گیری: در اندازه گیری هایی که نیاز به اتصال مستقیم به نقاط مدار دارند
علامتهای روی مولتی متر کلمپی چه معنایی دارند؟
روی صفحه و سلکتور مولتی متر کلمپی معمولاً علامتهایی وجود دارد که نوع کمیت و حالت اندازهگیری را مشخص میکنند. شناخت این علائم برای درک عملکرد دستگاه اهمیت دارد.
- A~: اندازهگیری جریان متناوب AC
- A⎓: اندازهگیری جریان مستقیم DC
- V~: اندازهگیری ولتاژ متناوب
- V⎓: اندازهگیری ولتاژ مستقیم
- Ω: اندازهگیری مقاومت
- Hz: اندازهگیری فرکانس
- CAP: اندازهگیری ظرفیت خازن
- °C / °F: اندازهگیری دما در مدلهای مجهز
- 🔔 Continuity: تست پیوستگی یا اتصال الکتریکی
- Diode: تست دیود
- NCV: تشخیص غیرتماسی ولتاژ در مدلهای مجهز
تفاوت مولتی متر کلمپی و آمپرمتر کلمپی چیست؟
اصطلاح آمپرمتر کلمپی و مولتی متر کلمپی در بسیاری از مواقع به جای یکدیگر استفاده می شوند، اما از نظر عملکرد می توان میان آن ها تفاوت قائل شد.
آمپرمتر کلمپی در اصل ابزاری است که تمرکز اصلی آن بر اندازه گیری جریان با استفاده از فک کلمپی است. در مقابل، مولتی متر کلمپی علاوه بر اندازه گیری جریان، معمولاً قابلیت های دیگری مانند اندازه گیری ولتاژ، مقاومت، فرکانس و تست پیوستگی را نیز ارائه می دهد.
به همین دلیل، می توان گفت هر مولتی متر کلمپی نوعی کلمپ آمپرمتر با قابلیت های چندمنظوره است، اما هر آمپرمتر کلمپی لزوماً یک مولتی متر کامل محسوب نمی شود.

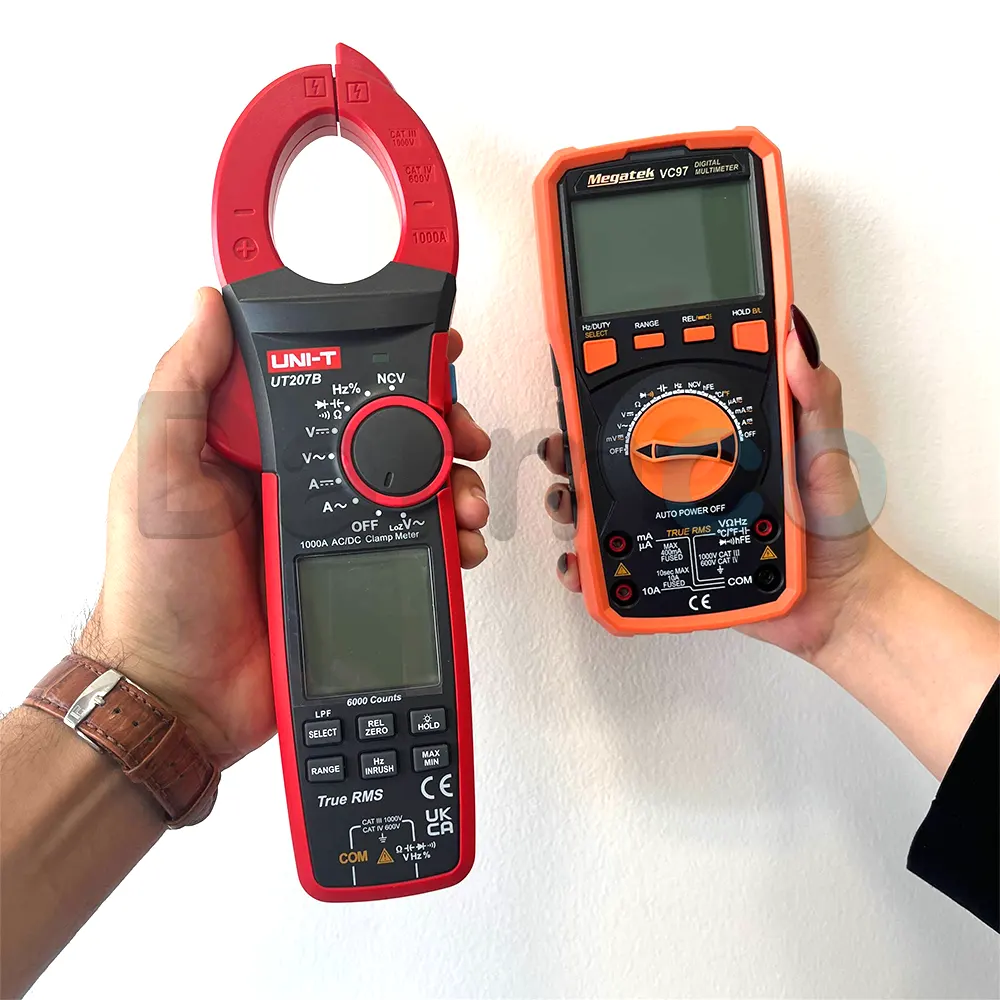

تفاوت مولتی متر کلمپی با مولتی متر معمولی چیست؟
مهمترین تفاوت این دو ابزار در روش اندازهگیری جریان است. مولتی متر معمولی برای اندازهگیری جریان معمولاً باید به صورت سری در مدار قرار بگیرد، در حالی که مولتی متر کلمپی میتواند جریان را با قرار گرفتن فک اطراف هادی تشخیص دهد.
این تفاوت باعث میشود کلمپ متر برای بررسی جریان در سیمها و کابلهای در حال کار، بهخصوص در سیستمهای صنعتی و تابلوهای برق، بسیار کاربردی باشد. در مقابل، مولتی متر دیجیتال معمولاً برای اندازهگیریهای عمومی الکتریکی و الکترونیکی انعطاف بیشتری دارد.
تفاوت اندازهگیری جریان با کلمپ و پراب چیست؟
در روش کلمپی، دستگاه بدون قرار گرفتن مستقیم در مسیر جریان، میدان مغناطیسی اطراف هادی را تشخیص می دهد. بنابراین برای اندازه گیری جریان معمولاً نیازی به باز کردن مدار نیست.
در روش پرابی، دستگاه باید به شکل مناسب در مسیر مدار قرار بگیرد تا جریان از مدار اندازه گیری عبور کند. این روش در بسیاری از اندازه گیری های دقیق و مدارهای الکترونیکی کاربرد دارد، اما برای جریان های بالا یا کابل های قدرت همیشه روش مناسبی نیست.
در نتیجه، تفاوت اصلی این دو روش در نحوه دسترسی به جریان و نحوه قرار گرفتن دستگاه در مدار است.
مزایا و محدودیتهای مولتی متر کلمپی چیست؟
مهم ترین مزیت مولتی متر کلمپی این است که امکان بررسی جریان را بدون نیاز به قطع مسیر الکتریکی فراهم می کند. این ویژگی باعث سرعت بیشتر در بررسی سیستم ها و کاهش نیاز به تغییر سیم کشی مدار می شود.
- اندازه گیری جریان بدون باز کردن مدار
- سرعت مناسب در بررسی و عیب یابی سیستم های الکتریکی
- مناسب برای کابل ها و هادی های دارای جریان بالا
- امکان اندازه گیری چند کمیت در مدل های مولتی متری
- مناسب برای کاربردهای صنعتی و تعمیر و نگهداری
در مقابل، اندازه فک، محدوده جریان، نوع جریان قابل اندازهگیری و دقت دستگاه از جمله مواردی هستند که میتوانند عملکرد کلمپ متر را محدود کنند. همچنین برای اندازهگیری برخی کمیتها مانند ولتاژ و مقاومت همچنان از پراب استفاده میشود.
مولتی متر کلمپی در چه کاربردهایی استفاده میشود؟
به دلیل امکان اندازه گیری جریان بدون قطع مدار، مولتی متر کلمپی در طیف گسترده ای از کاربردهای الکتریکی مورد استفاده قرار می گیرد. این ابزار به خصوص در شرایطی مفید است که دسترسی به سیم یا کابل وجود دارد اما باز کردن مدار دشوار یا نامطلوب است.
- تابلوهای برق: بررسی جریان مدارها و تجهیزات مختلف
- تأسیسات الکتریکی: بررسی جریان مصرفی تجهیزات و مدارها
- موتورهای الکتریکی: بررسی جریان کاری موتور و تشخیص برخی شرایط غیرعادی
- صنایع: استفاده در تعمیرات، نگهداری و عیب یابی تجهیزات
- سیستم های باتری: در مدل های دارای قابلیت اندازه گیری جریان DC
- تجهیزات الکتریکی و الکترونیکی: در مدل هایی که محدوده و دقت مناسب این کاربردها را دارند
به دنبال تجهیزات اندازه گیری دقیق و قابل اعتماد هستید؟ در دارمکو می توانید مجموعه ای از انواع مولتی متر، کلمپ متر، ترمومتر، ترموگراف و سایر ابزارهای اندازه گیری را بررسی کنید.
سؤالات متداول درباره مولتی متر کلمپی
مولتی متر کلمپی چیست؟
مولتی متر کلمپی ابزاری برای اندازهگیری جریان و سایر کمیتهای الکتریکی است که برای اندازهگیری جریان از فک کلمپی استفاده میکند و در بسیاری از موارد نیازی به قطع مدار ندارد.
آمپرمتر کلمپی چیست؟
آمپرمتر کلمپی دستگاهی است که برای اندازهگیری جریان الکتریکی از طریق فک کلمپی طراحی شده است. جریان از طریق میدان مغناطیسی اطراف هادی تشخیص داده میشود.
آیا مولتی متر کلمپی همان آمپرمتر کلمپی است؟
این دو اصطلاح در بازار اغلب به جای یکدیگر استفاده میشوند، اما مولتی متر کلمپی معمولاً علاوه بر اندازهگیری جریان، قابلیتهایی مانند ولتاژ، مقاومت و فرکانس را نیز ارائه میدهد.
آیا مولتی متر کلمپی جریان DC را اندازه میگیرد؟
بسته به نوع دستگاه. مدلهای AC فقط برای جریان متناوب طراحی شدهاند، در حالی که مدلهای AC/DC امکان اندازهگیری جریان مستقیم را نیز دارند.
آیا برای اندازهگیری جریان با مولتی متر کلمپی باید مدار را قطع کرد؟
خیر. یکی از اصلیترین مزایای کلمپ متر این است که جریان را با قرار گرفتن فک اطراف هادی اندازهگیری میکند و برای اندازهگیری جریان از طریق کلمپ معمولاً نیازی به قطع مدار نیست.
تفاوت مولتی متر کلمپی AC و AC/DC چیست؟
مولتی متر کلمپی AC برای اندازهگیری جریان متناوب طراحی شده است، اما مدل AC/DC علاوه بر جریان AC میتواند جریان مستقیم DC را نیز اندازهگیری کند. بنابراین انتخاب میان این دو نوع به نوع سیستم و جریان موردنظر بستگی دارد.
