مولتی متر دیجیتال یکی از پرکاربردترین ابزارهای اندازه گیری در برق، الکترونیک، تعمیرات و عیب یابی تجهیزات است. این دستگاه می تواند با توجه به مدل و امکانات خود، کمیت هایی مانند ولتاژ، جریان، مقاومت، فرکانس، ظرفیت خازن و تست دیود و اتصال کوتاه را اندازه گیری کند.
به زبان ساده، مولتی متر دیجیتال چندین ابزار اندازه گیری را در یک دستگاه جمع کرده است و به همین دلیل تقریباً در هر کارگاه برق و الکترونیک می توان نمونه ای از آن را پیدا کرد.
البته همه مولتی مترها امکانات یکسانی ندارند. یک مدل اقتصادی ممکن است فقط ولتاژ، جریان و مقاومت را اندازه گیری کند، در حالی که یک مولتی متر حرفه ای می تواند قابلیت هایی مانند True RMS، اندازه گیری فرکانس، ظرفیت خازن، دما، جریان بالا، تست دیود و قابلیت های پیشرفته تر داشته باشد.
در این مقاله از دارمکو، با ساختار و نحوه عملکرد مولتی متر دیجیتال، کاربردهای آن، انواع مختلف و مهم ترین مشخصاتی که هنگام انتخاب این دستگاه باید بررسی کنید آشنا می شویم.

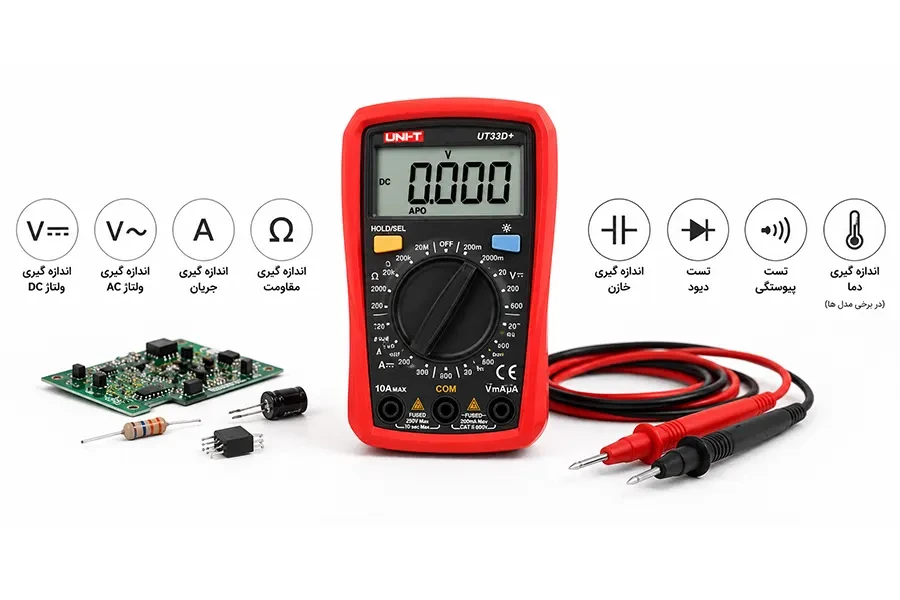

مولتی متر دیجیتال چیست؟
مولتی متر دیجیتال یا Digital Multimeter (DMM) دستگاهی الکترونیکی برای اندازه گیری چند کمیت الکتریکی است که نتیجه اندازه گیری را به صورت عددی روی نمایشگر نشان می دهد.
مهم ترین اندازه گیری هایی که در بسیاری از مولتی مترهای دیجیتال وجود دارد عبارت اند از:
- ولتاژ DC و AC
- جریان DC و AC
- مقاومت
- تست اتصال کوتاه و پیوستگی مدار
- تست دیود
- ظرفیت خازن
- فرکانس
البته وجود هرکدام از این قابلیت ها به مدل دستگاه بستگی دارد.
برای مثال ممکن است یک مولتی متر ساده قابلیت اندازه گیری خازن یا فرکانس را نداشته باشد، اما یک مدل حرفه ای علاوه بر این موارد، امکاناتی مانند اندازه گیری دما، Duty Cycle، Microamp و Milliamp یا True RMS را نیز ارائه دهد.
بنابراین هنگام خرید مولتی متر دیجیتال نباید فقط به تعداد قابلیت های نوشته شده روی جعبه توجه کرد؛ بلکه باید محدوده اندازه گیری، دقت، ایمنی و کیفیت ساخت دستگاه را نیز بررسی کرد.
مولتی متر دیجیتال چه چیزهایی را اندازه می گیرد؟
مهم ترین کاربرد مولتی متر، اندازه گیری کمیت های الکتریکی و بررسی وضعیت مدار است.
۱. اندازه گیری ولتاژ
یکی از اصلی ترین کاربردهای مولتی متر، اندازه گیری ولتاژ است.
ولتاژ معمولاً در دو حالت اندازه گیری می شود:
DC یا جریان مستقیم:
مانند باتری، آداپتور و بسیاری از مدارهای الکترونیکی.
AC یا جریان متناوب:
مانند برق شهری و خروجی برخی منابع AC.
برای آشنایی کامل تر با نحوه اندازه گیری ولتاژ می توانید مقاله آموزش اندازه گیری ولتاژ با مولتی متر؛ AC و DC را نیز مطالعه کنید.
۲. اندازه گیری مقاومت
مولتی متر دیجیتال می تواند مقاومت قطعات و مسیرهای الکتریکی را برحسب اهم اندازه گیری کند.
این قابلیت در مواردی مانند:
- بررسی مقاومت ها
- کنترل سیم و کابل
- بررسی مسیرهای مدار
- تشخیص قطعی
- عیب یابی قطعات
کاربرد دارد.
برای اندازه گیری دقیق مقاومت، معمولاً باید مدار خاموش باشد و در بسیاری از موارد بهتر است قطعه از مدار جدا شود تا سایر اجزای مدار روی نتیجه تأثیر نگذارند.
۳. اندازه گیری جریان
برخی مولتی مترها امکان اندازه گیری جریان را در محدوده های مختلف دارند.
برای اندازه گیری جریان، نحوه اتصال مولتی متر با اندازه گیری ولتاژ متفاوت است و دستگاه باید به صورت سری در مدار قرار بگیرد.
یکی از اشتباهات خطرناک کاربران تازه کار این است که مولتی متر را در حالت اندازه گیری جریان مستقیماً به یک منبع ولتاژ متصل کنند. این کار می تواند باعث سوختن فیوز داخلی دستگاه و در شرایط نامناسب حتی ایجاد خطر شود.
۴. تست اتصال کوتاه و پیوستگی
حالت Continuity یا تست بوق، برای بررسی پیوستگی مسیر الکتریکی استفاده می شود.
در این حالت، اگر مقاومت مسیر در محدوده مشخصی باشد، مولتی متر معمولاً با تولید صدای بوق وجود اتصال را اعلام می کند.
این قابلیت برای مواردی مانند:
- بررسی سیم
- پیدا کردن قطعی مسیر
- بررسی فیوز
- کنترل اتصالات
- عیب یابی بردهای الکترونیکی
بسیار کاربردی است.
۵. تست دیود
در حالت Diode Test، مولتی متر می تواند افت ولتاژ دیود را اندازه گیری کند و به کاربر در تشخیص وضعیت دیود کمک کند.
برای آشنایی با روش انجام این تست، می توانید مقاله آموزش تست دیود با مولتی متر را مطالعه کنید.
۶. اندازه گیری ظرفیت خازن
در مدل هایی که قابلیت Capacitance دارند، می توان ظرفیت خازن را با مولتی متر اندازه گیری کرد.
این قابلیت در تعمیرات الکترونیکی برای بررسی خازن های مختلف کاربرد زیادی دارد.
البته قبل از تست خازن باید نکات ایمنی مربوط به تخلیه شارژ خازن رعایت شود.
۷. اندازه گیری فرکانس
برخی مولتی مترهای پیشرفته قابلیت اندازه گیری Frequency را نیز دارند.
فرکانس معمولاً با واحد هرتز (Hz) نمایش داده می شود و می تواند برای بررسی سیگنال های الکتریکی و برخی تجهیزات الکترونیکی مورد استفاده قرار گیرد.
مولتی متر دیجیتال چگونه کار می کند؟
نحوه عملکرد داخلی مولتی متر دیجیتال به نوع اندازه گیری بستگی دارد، اما به طور کلی دستگاه سیگنال یا کمیت الکتریکی ورودی را دریافت کرده و پس از پردازش، نتیجه را به صورت عددی روی نمایشگر نشان می دهد.
در یک مولتی متر دیجیتال معمولاً بخش هایی مانند:
- مدار ورودی
- مدارهای تقسیم ولتاژ
- مقاومت های دقیق
- مدار اندازه گیری جریان
- مبدل آنالوگ به دیجیتال (ADC)
- پردازنده یا مدار کنترل
- نمایشگر
- مدار حفاظت
وجود دارند.
برای مثال، هنگام اندازه گیری ولتاژ، مولتی متر ولتاژ ورودی را از طریق مدارهای داخلی مناسب دریافت و آن را به سیگنال قابل پردازش تبدیل می کند. سپس مدار دیجیتال دستگاه مقدار اندازه گیری شده را محاسبه و روی نمایشگر نمایش می دهد.
به همین دلیل کیفیت قطعات داخلی، طراحی مدار، کالیبراسیون و سیستم حفاظت دستگاه می تواند روی دقت و ایمنی مولتی متر تأثیر داشته باشد.
اجزای اصلی مولتی متر دیجیتال
اگر به پنل جلویی یک مولتی متر نگاه کنید، معمولاً چند بخش اصلی را مشاهده می کنید.
نمایشگر
مقدار اندازه گیری شده روی نمایشگر نمایش داده می شود.
تعداد ارقام یا Count نمایشگر در مدل های مختلف متفاوت است. برای مثال مولتی مترهای حرفه ای ممکن است نمایشگرهای 6000 Count، 10000 Count یا بالاتر داشته باشند.
سلکتور یا ولوم انتخاب
با استفاده از سلکتور می توان حالت اندازه گیری را انتخاب کرد.
برای مثال:
- V برای ولتاژ
- Ω برای مقاومت
- A برای جریان
- Hz برای فرکانس
- علامت دیود برای تست دیود
- علامت بوق برای تست پیوستگی
البته شکل و نحوه قرارگیری این علامت ها در مدل های مختلف متفاوت است.
سوکت های ورودی
مولتی متر معمولاً چند پورت ورودی دارد که پرکاربردترین آنها عبارت اند از:
COM:
پورت مشترک که معمولاً سیم مشکی به آن متصل می شود.
VΩ:
برای اندازه گیری ولتاژ، مقاومت، فرکانس و برخی تست های دیگر.
mA/µA:
برای اندازه گیری جریان های پایین.
10A یا A:
برای اندازه گیری جریان های بالاتر در مدل هایی که چنین محدوده ای دارند.
انتخاب اشتباه پورت می تواند باعث آسیب به فیوز یا خود دستگاه شود؛ بنابراین قبل از اندازه گیری جریان باید حتماً دفترچه راهنمای همان مدل بررسی شود.
انواع مولتی متر دیجیتال
مولتی مترهای دیجیتال را می توان از جنبه های مختلف دسته بندی کرد.
مولتی متر دیجیتال دستی
رایج ترین نوع برای تعمیرکاران، برقکاران، تکنسین ها و کاربران عمومی است.
این دستگاه ها معمولاً اندازه و وزن مناسبی دارند و به راحتی قابل حمل هستند.
مولتی متر رومیزی
برای آزمایشگاه ها و محیط های تخصصی تر استفاده می شود و معمولاً امکانات اندازه گیری دقیق تر و قابلیت های پیشرفته تری دارد.
مولتی متر کلمپی
آمپرمتر کلمپی علاوه بر قابلیت های اندازه گیری، برای اندازه گیری جریان از فک کلمپی استفاده می کند و در بسیاری از کاربردهای صنعتی و برق بسیار کاربردی است.
تفاوت این دستگاه با مولتی متر معمولی را می توانید در مقاله تفاوت مولتی متر و کلمپ متر؛ کدام یک برای شما مناسب است؟ بررسی کنید.
تفاوت مولتی متر دیجیتال و مولتی متر عقربه ای چیست؟
مولتی مترهای عقربه ای مقدار اندازه گیری را با حرکت عقربه روی صفحه نشان می دهند، در حالی که مولتی متر دیجیتال نتیجه را به صورت عددی نمایش می دهد.
مولتی مترهای دیجیتال امروزی معمولاً به دلیل:
- خوانایی بالاتر
- استفاده ساده تر
- قابلیت های بیشتر
- دقت مناسب
- امکان اضافه شدن قابلیت هایی مانند Auto Range و True RMS
انتخاب رایج تری برای بسیاری از کاربران هستند.
با این حال، نوع دستگاه باید بر اساس کاربرد انتخاب شود و نمی توان گفت یک نوع برای تمام شرایط بهترین گزینه است.
مهم ترین قابلیت های یک مولتی متر دیجیتال
هنگام بررسی مشخصات یک مولتی متر، چند ویژگی اهمیت ویژه ای دارند.
Auto Range یا اتورنج
در مولتی مترهای اتورنج، دستگاه می تواند محدوده مناسب اندازه گیری را به صورت خودکار انتخاب کند.
این قابلیت استفاده از دستگاه را برای بسیاری از کاربران ساده تر می کند.
اگر می خواهید دقیق تر بدانید مولتی متر اتورنج چیست و چه تفاوتی با رنج دستی دارد، بهتر است این موضوع را به صورت جداگانه بررسی کنید.
True RMS
قابلیت True RMS در اندازه گیری ولتاژ و جریان AC اهمیت زیادی دارد، به خصوص زمانی که شکل موج کاملاً سینوسی نباشد.
برای بررسی تخصصی تر این موضوع، مقاله مولتی متر True RMS چیست؟ اهمیت و کاربرد در اندازه گیری سیگنال های غیرسینوسی می تواند مرجع مناسب تری باشد.
دقت و Resolution
دو مولفه مهم در ارزیابی عملکرد مولتی متر، Accuracy و Resolution هستند.
Accuracy مشخص می کند اندازه گیری دستگاه تا چه حد به مقدار واقعی نزدیک است، در حالی که Resolution به کوچک ترین تغییر قابل تشخیص توسط دستگاه مربوط می شود.
بنابراین صرفاً بالا بودن تعداد ارقام نمایشگر به معنی دقیق تر بودن یک مولتی متر نیست.
رده ایمنی CAT
یکی از موضوعاتی که هنگام انتخاب مولتی متر نباید نادیده گرفته شود، رده ایمنی CAT است.
دسته بندی هایی مانند:
CAT II
CAT III
CAT IV
برای مشخص کردن سطح کاربرد و حفاظت دستگاه در محیط های مختلف الکتریکی استفاده می شوند.
اگر قرار است با برق ساختمان، تابلوهای برق یا تجهیزات صنعتی کار کنید، بررسی رده ایمنی مولتی متر اهمیت ویژه ای دارد.
مولتی متر دیجیتال چه کاربردهایی دارد؟
کاربرد مولتی متر بسیار گسترده است و بسته به مدل دستگاه می تواند در محیط های مختلف مورد استفاده قرار گیرد.
برق ساختمان
- برای بررسی:
- ولتاژ
- سیم کشی
- پیوستگی
- فیوزها
- برخی خطاهای الکتریکی
- تعمیرات الکترونیکی
برای:
- تست مقاومت
- تست دیود
- تست خازن
- بررسی ولتاژ مدار
- پیدا کردن قطعی یا اتصال کوتاه
- تعمیرات خودرو
برای بررسی:
- ولتاژ باتری
- برخی سنسورها
- سیم کشی
- فیوزها
- مدارهای الکتریکی
البته برای هر کاربرد باید مولتی متری انتخاب شود که محدوده و قابلیت های موردنیاز آن کار را داشته باشد.
صنعت
در محیط های صنعتی ممکن است علاوه بر دقت مناسب، مواردی مانند True RMS، رده ایمنی بالا، محدوده اندازه گیری مناسب، مقاومت در برابر شرایط کاری و قابلیت های تخصصی تر اهمیت پیدا کنند.
هنگام خرید مولتی متر دیجیتال به چه نکاتی توجه کنیم؟
اگر قصد خرید مولتی متر دارید، بهتر است قبل از توجه به برند یا ظاهر دستگاه، نیاز واقعی خود را مشخص کنید.
مهم ترین مواردی که باید بررسی شوند عبارت اند از:
- نوع اندازه گیری موردنیاز
- حداکثر ولتاژ AC و DC
- حداکثر جریان قابل اندازه گیری
- محدوده مقاومت
- دقت اندازه گیری
- Resolution و Count
- True RMS
- Auto Range
- رده ایمنی CAT
- کیفیت و حفاظت ورودی ها
- نوع و کیفیت نمایشگر
- امکانات جانبی مانند تست خازن، فرکانس و دما
- شرایط کاری و میزان استفاده
برای انتخاب دقیق تر، مقاله راهنمای انتخاب مولتی متر؛ چگونه بهترین مولتی متر را برای کار خود انتخاب کنیم؟ می تواند مسیر انتخاب را کامل تر کند.
آیا هر مولتی متری برای اندازه گیری برق شهری مناسب است؟
خیر.
این تصور که چون یک دستگاه «مولتی متر» نام دارد پس برای هر نوع اندازه گیری الکتریکی مناسب است، می تواند خطرناک باشد.
برای اندازه گیری برق شهری باید مشخصات دستگاه، حداکثر ولتاژ مجاز، رده ایمنی CAT، کیفیت فیوزها و سیستم حفاظت ورودی بررسی شود.
همچنین پراب ها و سیم های تست باید سالم باشند و کاربر باید روش صحیح اندازه گیری را بداند.
در محیط های پرخطر، صرفاً بالا بودن عدد ولتاژ درج شده روی مشخصات دستگاه به تنهایی معیار کافی برای ایمنی نیست.
نکات ایمنی مهم هنگام استفاده از مولتی متر
قبل از کار با مولتی متر، این موارد را جدی بگیرید:
- قبل از اتصال پراب ها، حالت اندازه گیری را بررسی کنید.
- برای اندازه گیری جریان، پورت صحیح را انتخاب کنید.
- هیچ وقت در حالت آمپرمتر، دستگاه را مستقیماً موازی با منبع ولتاژ قرار ندهید.
- قبل از اندازه گیری مقاومت، از قطع بودن برق مدار مطمئن شوید.
- خازن ها را قبل از تست به درستی تخلیه کنید.
- از پراب و سیم تست سالم استفاده کنید.
- محدوده ولتاژ مجاز دستگاه را بررسی کنید.
- برای کار روی برق شهر، رده ایمنی CAT مناسب را در نظر بگیرید.
- اگر دستگاه یا سیم های تست آسیب دیده هستند، از آنها استفاده نکنید.
جمع بندی؛ مولتی متر دیجیتال برای چه کاری مناسب است؟
مولتی متر دیجیتال یک ابزار چندمنظوره برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی است. مهم ترین قابلیت های آن معمولاً شامل اندازه گیری ولتاژ، جریان و مقاومت است و در مدل های پیشرفته تر امکاناتی مانند تست دیود، خازن، فرکانس، دما، True RMS و قابلیت های دیگر نیز وجود دارد.
با این حال، بهترین مولتی متر الزاماً گران ترین مدل موجود در بازار نیست. انتخاب مناسب باید بر اساس نوع کار، محدوده اندازه گیری، دقت، امکانات، رده ایمنی و شرایط استفاده انجام شود.
اگر برای خرید به دنبال انتخاب مدل مناسب هستید، می توانید مجموعه مولتی مترهای دیجیتال دارمکو را بررسی کرده و مشخصات مدل های مختلف را با نیاز خود مقایسه کنید.
سوالات متداول درباره مولتی متر دیجیتال
مولتی متر دیجیتال چیست؟
مولتی متر دیجیتال دستگاهی برای اندازه گیری چند کمیت الکتریکی مانند ولتاژ، جریان و مقاومت است که نتیجه را به صورت عددی روی نمایشگر نشان می دهد.
مولتی متر دیجیتال چه کاربردی دارد؟
از مولتی متر برای اندازه گیری و عیب یابی مدارهای الکتریکی و الکترونیکی، بررسی باتری، تست مقاومت و دیود، بررسی سیم کشی و بسیاری از کاربردهای دیگر استفاده می شود.
آیا مولتی متر می تواند برق شهری را اندازه بگیرد؟
برخی مولتی مترها برای اندازه گیری برق شهری طراحی شده اند؛ اما باید حداکثر ولتاژ مجاز و رده ایمنی CAT دستگاه بررسی شود و اندازه گیری نیز با روش صحیح انجام شود.
بهترین مولتی متر دیجیتال کدام است؟
یک مدل مشخص برای همه کاربران بهترین نیست. انتخاب مناسب به کاربرد، دقت موردنیاز، محدوده ولتاژ و جریان، قابلیت هایی مانند True RMS و Auto Range و همچنین سطح ایمنی دستگاه بستگی دارد.
تفاوت مولتی متر دیجیتال و کلمپ متر چیست؟
مولتی متر معمولی برای اندازه گیری کمیت های مختلف الکتریکی با استفاده از پراب ها طراحی شده است، در حالی که کلمپ متر امکان اندازه گیری جریان را از طریق فک کلمپی نیز فراهم می کند و برای برخی کاربردهای برق و صنعت مناسب تر است.
