زبری سطح یکی از عوامل حیاتی در کیفیت‌سنجی و عملکرد قطعات صنعتی است؛ ویژگی‌ای که هرچند با چشم غیرمسلح به‌سختی قابل مشاهده است، اما اثر مستقیمی بر طول عمر، راندمان و حتی ایمنی تجهیزات دارد. دستگاه زبری سنج (Surface Roughness Tester) ابزاری تخصصی برای اندازه‌گیری و تحلیل این ناهمواری‌های ریز است که با ارائه داده‌های دقیق، امکان کنترل کیفیت در بالاترین سطح را فراهم می‌کند.
امروزه در صنایعی مانند خودروسازی، هوافضا، پزشکی و قالب‌سازی، دقت در زبری سطح اهمیت ویژه‌ای پیدا کرده و بدون استفاده از زبری‌سنج‌های پیشرفته، دستیابی به استانداردهای بین‌المللی تقریباً غیرممکن است. در این مقاله به معرفی زبری‌سنج، نحوه عملکرد آن، انواع دستگاه‌ها و کاربردهای کلیدی آن در صنعت می‌پردازیم تا دیدی جامع و کاربردی از این ابزار حیاتی ارائه دهیم.
زبری‌سنج چیست و چگونه کار می‌کند؟
زبری سطح (Surface Roughness) یکی از مهم‌ترین ویژگی‌های فیزیکی هر قطعه صنعتی است که تأثیر مستقیمی بر عملکرد، دوام و کیفیت نهایی محصول دارد. زبری در واقع میزان ناهمواری‌ها و برجستگی‌های ریز روی سطح یک قطعه است که حتی با چشم غیرمسلح قابل مشاهده نیست. این ناهمواری‌ها در فرآیندهای ماشین‌کاری، پرداخت‌کاری یا قالب‌سازی ایجاد می‌شوند و کنترل آنها برای رسیدن به استانداردهای کیفی ضروری است.
زبری‌سنج‌ها به عنوان ابزار تخصصی، این ناهمواری‌ها را با دقتی در حد میکرومتر یا حتی نانومتر اندازه‌گیری کرده و خروجی را به صورت عددی یا نموداری ارائه می‌دهند. این داده‌ها به مهندسان کمک می‌کند تا کیفیت سطح را ارزیابی کرده و مطابقت آن با استانداردهای مورد نظر را بررسی کنند.
روش اندازه‌گیری زبری با دستگاه‌های دیجیتال و مکانیکی
روش‌های اندازه‌گیری زبری سطح به دو دسته کلی تقسیم می‌شوند: مکانیکی و دیجیتال. در مدل‌های مکانیکی، یک قلمک (Stylus) بسیار ظریف روی سطح حرکت کرده و ناهمواری‌ها را به صورت جابجایی عمودی ثبت می‌کند. این تغییرات سپس به داده‌های قابل خواندن تبدیل می‌شوند. هرچند دقت این روش بالاست، اما ممکن است برای سطوح حساس یا بسیار نرم آسیب‌زا باشد.
در مقابل، زبری‌سنج‌های دیجیتال یا نوری از فناوری‌های پیشرفته مانند لیزر یا اپتیک استفاده می‌کنند. این دستگاه‌ها بدون تماس مستقیم با سطح، زبری را اندازه‌گیری کرده و نتایج را با سرعت و دقت بالاتر ارائه می‌دهند. همین ویژگی آنها را برای صنایع حساس مانند هوافضا یا تجهیزات پزشکی ایده‌آل کرده است.
اهمیت اندازه‌گیری زبری سطح در صنعت
نقش در کیفیت محصول و استانداردهای تولید
زبری سطح یکی از شاخص‌های کلیدی در کنترل کیفیت محصولات صنعتی است. بسیاری از استانداردهای بین‌المللی مانند ISO، JIS و DIN به طور دقیق محدوده مجاز زبری برای قطعات مختلف را مشخص کرده‌اند. برای مثال، قطعه‌ای که در موتور خودرو به کار می‌رود باید سطحی بسیار صاف داشته باشد تا اصطکاک و سایش به حداقل برسد. در مقابل، برخی کاربردها نیازمند سطحی زبرتر هستند تا چسبندگی یا اصطکاک بیشتری ایجاد شود.
اندازه‌گیری دقیق زبری به تولیدکنندگان این امکان را می‌دهد که از رعایت این استانداردها مطمئن شوند و محصولات با کیفیت ثابت و قابل اعتماد به بازار عرضه کنند. رعایت این الزامات نه تنها اعتبار برند را افزایش می‌دهد، بلکه هزینه‌های ناشی از برگشت محصولات معیوب را نیز کاهش می‌دهد.
ارتباط با عملکرد قطعات مکانیکی و طول عمر آنها
زبری سطح مستقیماً بر عملکرد قطعات مکانیکی تأثیر می‌گذارد. سطحی که بیش از حد زبر باشد، باعث افزایش اصطکاک، تولید حرارت و سایش سریع‌تر قطعات می‌شود. این موضوع نه تنها راندمان ماشین‌آلات را کاهش می‌دهد، بلکه هزینه‌های نگهداری و تعمیرات را هم بالا می‌برد.
از سوی دیگر، سطحی که بیش از اندازه صاف باشد نیز همیشه مطلوب نیست. در برخی موارد، مثلاً در سیستم‌های روانکاری، نیاز به مقداری زبری کنترل‌شده وجود دارد تا روغن یا گریس بتواند در سطح باقی بماند. بنابراین انتخاب سطح مناسب، بسته به کاربرد، اهمیت زیادی دارد و زبری‌سنج‌ها ابزار کلیدی در این تصمیم‌گیری هستند.
انواع دستگاه‌های زبری‌سنج

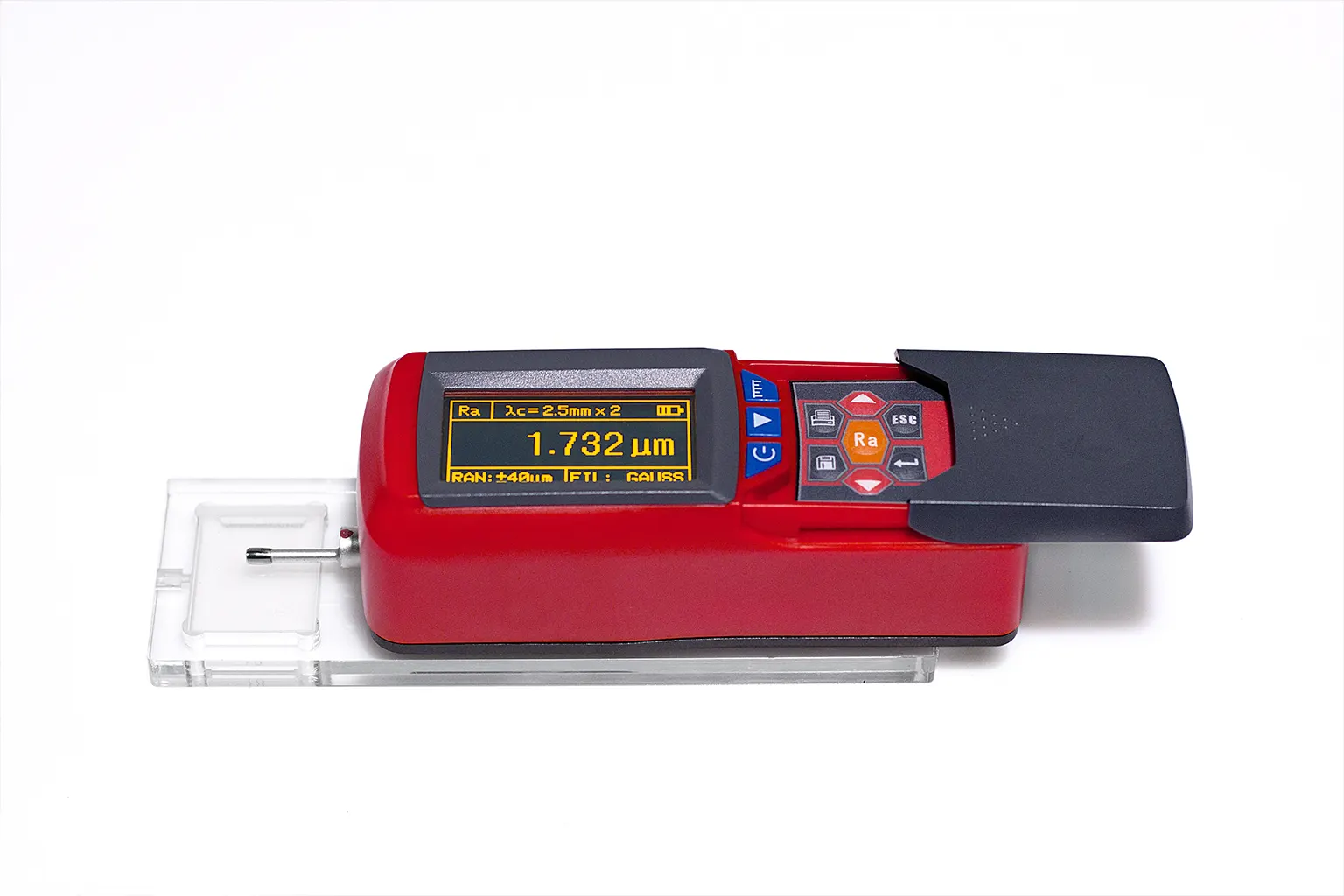

زبری‌سنج دستی (پرتابل)
زبری‌سنج‌های پرتابل یا دستی، دستگاه‌های کوچک و سبک وزنی هستند که به راحتی در محیط‌های مختلف تولیدی و کارگاهی مورد استفاده قرار می‌گیرند. این مدل‌ها به دلیل قابلیت حمل بالا، برای تست سریع و پایش در محل بسیار کاربردی‌اند. مهندسان کیفیت می‌توانند با استفاده از آنها در خطوط تولید، بدون نیاز به حمل قطعات به آزمایشگاه، وضعیت سطح را بررسی کنند.
هرچند دقت زبری‌سنج‌های پرتابل معمولاً کمی کمتر از مدل‌های رومیزی است، اما برای بسیاری از کاربردهای صنعتی کافی است. به ویژه در صنایع خودروسازی، قطعه‌سازی و تعمیرات صنعتی، این دستگاه‌ها ابزاری کارآمد و مقرون‌به‌صرفه به حساب می‌آیند.
زبری‌سنج رومیزی (Bench-top)
زبری‌سنج‌های رومیزی یا آزمایشگاهی برای کاربردهایی طراحی شده‌اند که نیاز به دقت بسیار بالا و تحلیل جامع دارند. این دستگاه‌ها معمولاً از یک استند ثابت و یک قلمک دقیق استفاده می‌کنند که امکان اندازه‌گیری پایدار و تکرارپذیر را فراهم می‌کند. داده‌های به دست آمده معمولاً به صورت نمودار پروفایل سطح و پارامترهای مختلف زبری ارائه می‌شوند.
این مدل‌ها بیشتر در مراکز تحقیق و توسعه، آزمایشگاه‌های کنترل کیفیت و صنایع پیشرفته مانند هوافضا و پزشکی به کار می‌روند. اگرچه حمل‌پذیر نیستند، اما به دلیل قابلیت‌های تحلیلی پیشرفته، جایگزینی برای آنها وجود ندارد.
زبری‌سنج نوری و لیزری
زبری‌سنج‌های نوری و لیزری بدون تماس مستقیم با سطح، با استفاده از پرتوهای لیزر یا نور ساختار سطح را اسکن می‌کنند. این فناوری امکان اندازه‌گیری بسیار سریع، دقیق و بدون آسیب را فراهم می‌کند. در صنایع حساس که کوچک‌ترین خط و خش می‌تواند مشکل‌ساز باشد، این مدل‌ها بهترین انتخاب هستند.
علاوه بر این، دستگاه‌های نوری می‌توانند سطح قطعات بسیار بزرگ یا پیچیده را نیز در مدت زمان کوتاهی بررسی کنند. در نتیجه، بهره‌وری فرآیندهای کنترل کیفیت افزایش یافته و خطاهای انسانی کاهش پیدا می‌کند.
دستگاه‌های پیشرفته CNC-integrated
برخی از دستگاه‌های مدرن CNC، به زبری‌سنج‌های یکپارچه مجهز شده‌اند. این سیستم‌ها بلافاصله پس از عملیات ماشین‌کاری، زبری سطح را اندازه‌گیری کرده و در صورت نیاز، تنظیمات فرآیند را اصلاح می‌کنند. این رویکرد نوآورانه به تولیدکنندگان اجازه می‌دهد تا در همان لحظه تولید، کیفیت سطح را کنترل و تضمین کنند.
مزیت بزرگ این نوع سیستم‌ها، صرفه‌جویی در زمان و هزینه است؛ زیرا نیازی به انتقال قطعات به آزمایشگاه یا ایستگاه‌های کنترل کیفیت مجزا وجود ندارد. در صنایع مدرن که تولید سریع و دقیق اهمیت دارد، این فناوری به سرعت در حال گسترش است.
پارامترهای کلیدی در اندازه‌گیری زبری سطح
Ra، Rz، Rq و توضیح تفاوت‌ها
در علم متالورژی و مهندسی سطح، چندین پارامتر استاندارد برای بیان زبری تعریف شده است که پرکاربردترین آنها Ra، Rz و Rq هستند.
Ra (میانگین زبری): رایج‌ترین پارامتر که میانگین انحراف پروفایل سطح از خط مبنا را نشان می‌دهد. این عدد یک معیار ساده برای مقایسه سطوح مختلف است.
Rz: میانگین اختلاف ارتفاع بین بلندترین قله و عمیق‌ترین دره در چندین طول نمونه‌برداری است. این پارامتر نسبت به وجود عیوب موضعی حساس‌تر از Ra عمل می‌کند.
Rq (ریشه میانگین مربعات): مشابه Ra است اما به جای میانگین مطلق، از محاسبه RMS استفاده می‌کند و بنابراین بیشتر تحت تأثیر قله‌ها و دره‌های شدید قرار می‌گیرد.
شناخت تفاوت این پارامترها بسیار مهم است، چرا که انتخاب نادرست می‌تواند منجر به تفسیر اشتباه کیفیت سطح شود.
انتخاب پارامتر مناسب بر اساس نیاز صنعتی
هر صنعت بسته به نوع قطعه و شرایط کاری، نیازمند بررسی یک یا چند پارامتر زبری است. برای مثال، در خودروسازی، معمولاً Ra به عنوان شاخص اصلی استفاده می‌شود زیرا برای بررسی سطح یاتاقان‌ها و قطعات متحرک کافی است. اما در صنایع حساس مانند پزشکی، پارامترهایی مثل Rq یا حتی شاخص‌های پیشرفته‌تر (Rt، Rmax) اهمیت بیشتری پیدا می‌کنند تا کوچک‌ترین نقص‌ها شناسایی شود.
بنابراین انتخاب پارامتر مناسب باید بر اساس استانداردهای بین‌المللی و شرایط واقعی کاری انجام گیرد. مهندسان کیفیت معمولاً از ترکیبی از این پارامترها برای ایجاد یک تصویر جامع از سطح استفاده می‌کنند.
کاربردهای زبری‌سنج در صنایع مختلف
خودروسازی
در صنعت خودرو، زبری سطح قطعاتی مانند میل‌لنگ، یاتاقان و پیستون اهمیت حیاتی دارد. سطح بیش از حد زبر موجب سایش سریع و افزایش اصطکاک می‌شود، در حالی که سطح بیش از حد صاف می‌تواند مانع از نگهداری روانکارها شود. زبری‌سنج‌ها با اندازه‌گیری دقیق این سطوح کمک می‌کنند تا قطعات در محدوده استاندارد تولید شوند و عمر موتور افزایش یابد.
هوافضا
در صنایع هوافضا، کیفیت سطح اهمیت دوچندانی دارد، زیرا کوچک‌ترین ناهمواری می‌تواند باعث ترک خوردگی خستگی یا افزایش مقاومت هوا شود. زبری‌سنج‌های نوری و لیزری در این حوزه پرکاربرد هستند چون بدون تماس فیزیکی، دقتی در حد نانومتر ارائه می‌دهند. این قابلیت برای تولید توربین‌ها، قطعات بدنه و تجهیزات حساس پروازی حیاتی است.
صنایع پزشکی و ایمپلنت
در حوزه پزشکی، به ویژه در ساخت ایمپلنت‌ها و ابزار جراحی، سطح باید کاملاً کنترل‌شده باشد. برای مثال، سطح ایمپلنت‌های دندانی نباید خیلی صاف باشد تا بافت استخوانی به راحتی به آن متصل شود. زبری‌سنج‌ها در این صنعت نقش مهمی در تضمین سازگاری بیولوژیکی و افزایش طول عمر ایمپلنت ایفا می‌کنند.
ابزارسازی و قالب‌سازی
در قالب‌سازی و تولید ابزارهای دقیق، کیفیت سطح مستقیماً بر کیفیت قطعه نهایی تأثیر می‌گذارد. حتی یک میکرون اضافه زبری می‌تواند باعث نقص در قالب‌گیری یا کاهش عمر ابزار شود. زبری‌سنج‌ها این امکان را فراهم می‌کنند که سطح قالب‌ها با بالاترین استانداردها تولید و نگهداری شوند.

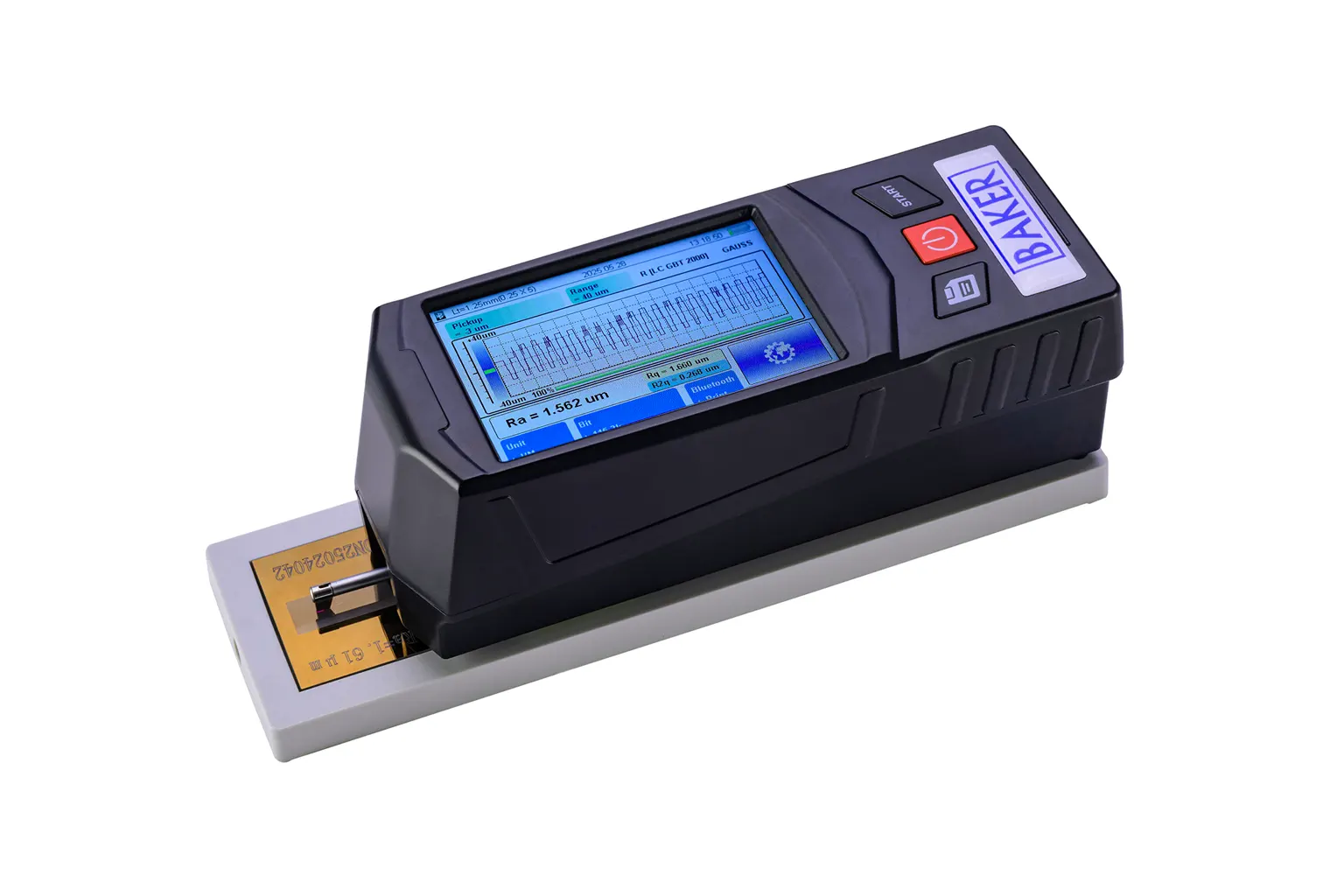

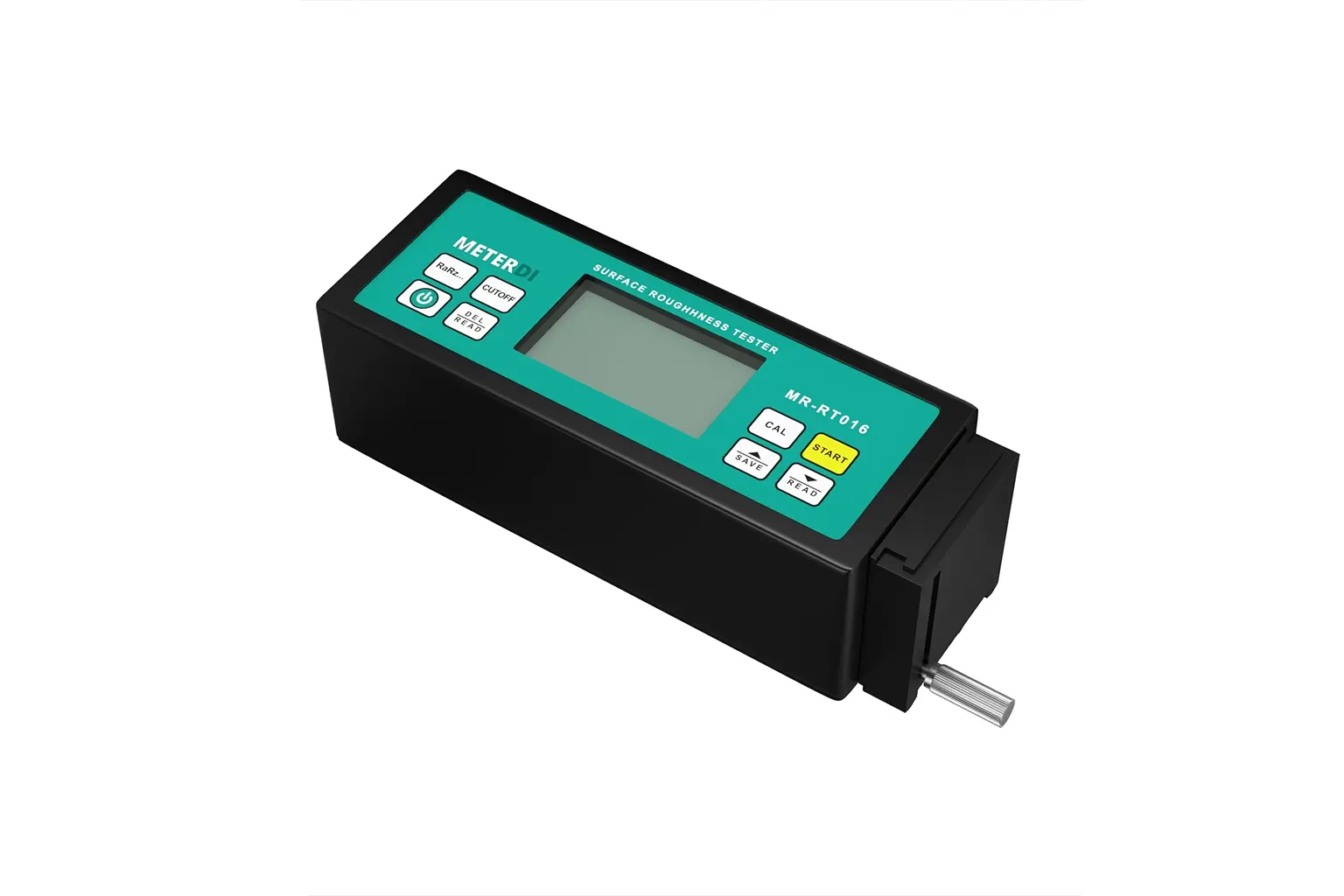

مزایا و محدودیت‌های زبری‌سنج دیجیتال
دقت بالا و ثبت داده‌ها
زبری‌سنج‌های دیجیتال نسبت به مدل‌های مکانیکی دقت بالاتری دارند و قادرند داده‌ها را به صورت عددی و نموداری ثبت کنند. این ویژگی باعث می‌شود مهندسان نه تنها یک اندازه‌گیری لحظه‌ای داشته باشند، بلکه بتوانند روند تغییرات زبری را در طول زمان بررسی کنند. این قابلیت برای پایش مداوم کیفیت تولید و جلوگیری از خطاهای سیستماتیک ارزشمند است.
محدودیت‌ها و نیاز به کالیبراسیون
با وجود مزایا، زبری‌سنج‌های دیجیتال نیازمند کالیبراسیون دوره‌ای هستند تا دقت خود را حفظ کنند. همچنین هزینه اولیه آنها نسبت به مدل‌های ساده‌تر بالاتر است. علاوه بر این، برخی مدل‌ها به شرایط محیطی مانند دما، لرزش یا رطوبت حساس هستند و برای استفاده دقیق باید محیط کنترل‌شده‌ای فراهم شود.
نکات مهم در انتخاب دستگاه زبری‌سنج
محدوده اندازه‌گیری
یکی از مهم‌ترین معیارها در انتخاب دستگاه، محدوده اندازه‌گیری آن است. بسته به نوع قطعه و کاربرد، باید دستگاهی انتخاب شود که توانایی اندازه‌گیری در مقیاس میکرومتر یا حتی نانومتر را داشته باشد.
قابلیت حمل و کاربرد محیطی
اگر نیاز به اندازه‌گیری در خط تولید یا محیط‌های متنوع وجود دارد، دستگاه‌های پرتابل بهترین گزینه هستند. اما برای آزمایش‌های دقیق و تحقیقاتی، مدل‌های رومیزی یا نوری ترجیح داده می‌شوند.
پشتیبانی از استانداردها (ISO, JIS, DIN)
یک دستگاه زبری سنج حرفه‌ای باید قابلیت پشتیبانی از استانداردهای بین‌المللی را داشته باشد. این موضوع به تولیدکنندگان کمک می‌کند تا نتایج قابل مقایسه و مورد پذیرش مشتریان جهانی ارائه دهند. دستگاهی که از چندین استاندارد پشتیبانی کند، انعطاف‌پذیری بیشتری برای صنایع مختلف فراهم می‌آورد.
راهنمای نگهداری و ایمنی دستگاه
نحوه کالیبراسیون دوره‌ای
کارشناسان کنترل کیفیت توصیه می‌کنند که زبری‌سنج‌ها به صورت دوره‌ای کالیبره شوند تا دقت اندازه‌گیری در بلندمدت حفظ گردد. کالیبراسیون معمولاً با استفاده از بلوک‌های مرجع استاندارد انجام می‌شود که زبری سطح مشخص و تاییدشده‌ای دارند. اگر دستگاه به‌طور منظم کالیبره نشود، نتایج به مرور دچار خطا می‌شوند و این مسئله می‌تواند کیفیت کل فرآیند تولید را تحت تأثیر قرار دهد.
بر اساس تجربه متخصصان، بهترین بازه کالیبراسیون بسته به میزان استفاده از دستگاه بین سه تا شش ماه است. در محیط‌های صنعتی سنگین یا خطوط تولید پرکار، این بازه باید کوتاه‌تر در نظر گرفته شود.
شرایط محیطی مناسب برای عملکرد دقیق
زبری‌سنج‌ها به‌ویژه مدل‌های دیجیتال، نسبت به شرایط محیطی حساس هستند. کارشناسان ما تأکید می‌کنند که این دستگاه‌ها باید در محیطی با دمای پایدار و بدون لرزش‌های خارجی استفاده شوند. رطوبت بالا می‌تواند بر عملکرد سنسورهای نوری اثر بگذارد و گردوغبار نیز ممکن است باعث خطا در قلمک مکانیکی شود.
بهترین شرایط برای نگهداری و استفاده، محیطی تمیز، خشک و با دمای کنترل‌شده است. همچنین پیشنهاد می‌شود که پس از هر بار استفاده، سطح دستگاه و سنسور با دقت تمیز شود تا از تجمع ذرات جلوگیری شود.
متن انگلیسی:
Surface Roughness: these consist of a stylus attached to an arm which moves over the surface to record and measure the roughness over a specified distance, recording peak-to-valley average.
ترجمه :
زبری سطح: این دستگاه‌ها شامل یک سوزن یا قلمک هستند که به یک بازو متصل است و روی سطح حرکت می‌کند تا زبری سطح را در یک فاصله مشخص ثبت و اندازه‌گیری کند. در این فرآیند، میانگین اختلاف بین قله‌ها و دره‌های سطح (Peak-to-Valley Average) ثبت می‌شود.
جمع‌بندی: چرا زبری‌سنج یک ابزار حیاتی است؟
نقش آن در بهبود کیفیت و کاهش هزینه‌ها
زبری‌سنج‌ها فراتر از یک ابزار اندازه‌گیری ساده عمل می‌کنند؛ آنها نقش یک سیستم تضمین کیفیت را ایفا می‌کنند. با استفاده از این دستگاه‌ها، تولیدکنندگان می‌توانند قبل از ورود محصول به بازار، از انطباق آن با استانداردهای جهانی مطمئن شوند. این موضوع نه تنها کیفیت محصول را ارتقا می‌دهد، بلکه هزینه‌های ناشی از برگشت کالا، تعمیر یا دوباره‌کاری را به حداقل می‌رساند.
تجربه صنایع مختلف نشان داده است که استفاده منظم از زبری‌سنج‌ها منجر به افزایش عمر قطعات مکانیکی، کاهش مصرف مواد و بهبود راندمان کلی خط تولید می‌شود.
آینده ابزارهای تست سطح در صنعت
با توجه به پیشرفت‌های فناورانه، آینده زبری‌سنج‌ها به سمت دستگاه‌های هوشمندتر و یکپارچه با سیستم‌های تولید حرکت می‌کند. متخصصان صنعت پیش‌بینی می‌کنند که در سال‌های آتی، زبری‌سنج‌های مجهز به هوش مصنوعی و اینترنت اشیا (IoT) قادر خواهند بود نتایج را در لحظه تحلیل کرده و حتی فرآیندهای تولید را به طور خودکار اصلاح کنند.
این روند به معنای تولید سریع‌تر، دقیق‌تر و مقرون‌به‌صرفه‌تر خواهد بود. به همین دلیل، یادگیری و سرمایه‌گذاری روی دستگاه‌های زبری‌سنج نه تنها یک نیاز فعلی، بلکه یک استراتژی آینده‌نگرانه برای هر صنعت محسوب می‌شود.
