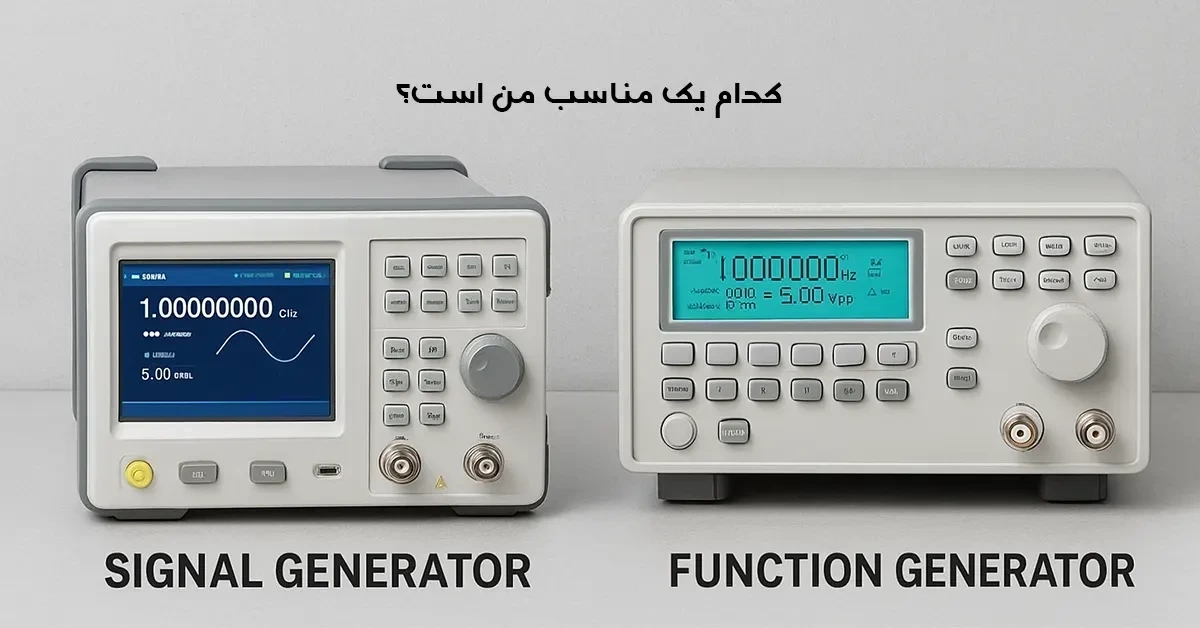

در دنیای الکترونیک و مهندسی تست، یکی از پرسش‌های همیشگی بین دانشجوها و حتی تکنسین‌های حرفه‌ای این است که تفاوت سیگنال ژنراتور و فانکشن ژنراتور دقیقاً چیست؟
هر دو دستگاه می‌توانند موج تولید کنند، هر دو به ورودی مدار وصل می‌شوند و هر دو به‌نوعی نقش منبع تحریک را دارند.اما اگر کمی دقیق‌تر شویم، می‌بینیم که این دو ابزار هدف‌های متفاوتی دارند و برای کاربردهای جداگانه‌ای طراحی شده‌اند.
در این مقاله به‌صورت جامع، تفاوت این دو دستگاه را از نظر عملکرد، نوع موج، دقت، محدوده فرکانس و کاربرد بررسی می‌کنیم.
مقدمه‌ای بر تولید سیگنال در آزمایشگاه
در آزمایشگاه‌های الکترونیک و مخابرات، تولید سیگنال یکی از نیازهای اصلی است.برای تست یک مدار تقویت‌کننده، بررسی عملکرد فیلتر، یا ارزیابی یک گیرنده رادیویی، نیاز داریم سیگنال دقیقی به ورودی سیستم بدهیم.
این سیگنال باید قابل کنترل، تکرارپذیر و در محدوده فرکانس مشخص باشد.در گذشته، برای هر نوع کاربرد از نوسان‌سازهای خاصی استفاده می‌شد؛ اما امروز دستگاه‌هایی مثل فانکشن ژنراتور (Function Generator) و سیگنال ژنراتور (Signal Generator) تقریباً جای همه را گرفته‌اند.با اینکه از بیرون شبیه هم به نظر می‌رسند، در عمل تفاوت‌های اساسی بین آن‌ها وجود دارد.
تعریف فانکشن ژنراتور
فانکشن ژنراتور دستگاهی است که شکل موج‌های پایه و ریاضی مانند موج سینوسی، مربعی، مثلثی و گاهی دندان‌اره‌ای را تولید می‌کند.در واقع، هدف اصلی فانکشن ژنراتور این است که مدارهای آنالوگ و الکترونیکی عمومی را تحریک کند تا رفتارشان را بتوان تحلیل کرد.
به‌عنوان مثال، وقتی بخواهیم پاسخ فرکانسی یک فیلتر پایین‌گذر را بررسی کنیم، از فانکشن ژنراتور استفاده می‌کنیم تا موج سینوسی با فرکانس‌های مختلف تولید شود.یا برای تست یک آپ‌امپ در حالت سوئیچینگ، از موج مربعی استفاده می‌کنیم.
در داخل فانکشن ژنراتور، مدارهایی مثل Integrator، Comparator و Wave Shaper وجود دارد که با ترکیب آن‌ها شکل موج‌های مختلف ایجاد می‌شود.در مدل‌های دیجیتال جدید، تولید موج به کمک DDS (Direct Digital Synthesis) انجام می‌شود که دقت و پایداری را افزایش می‌دهد.
تعریف سیگنال ژنراتور
سیگنال ژنراتور دستگاهی است که سیگنال‌هایی با فرکانس دقیق، پایدار و قابل تنظیم تولید می‌کند.این سیگنال‌ها می‌توانند ساده یا پیچیده باشند: از موج سینوسی خالص در چند کیلوهرتز گرفته تا سیگنال‌های RF در محدوده گیگاهرتز.
هدف سیگنال ژنراتور فقط تولید موج نیست، بلکه ایجاد سیگنالی دقیق برای آزمایش و کالیبراسیون سیستم‌ها است.در بسیاری از آزمایش‌های مخابراتی، راداری، RF یا حتی تجهیزات پزشکی، دقت فرکانس بسیار مهم‌تر از شکل موج است.
برای همین سیگنال ژنراتورها معمولاً از نوسان‌سازهای مرجع با پایداری بالا (مثل OCXO یا GPS-Disciplined Oscillator) استفاده می‌کنند.
تفاوت سیگنال ژنراتور و فانکشن ژنراتور از نگاه فنی
اگر بخواهیم دقیق‌تر بررسی کنیم، تفاوت این دو دستگاه در چند بُعد اصلی خلاصه می‌شود: نوع موج خروجی، محدوده فرکانس، دقت، کاربرد، و قیمت.
برای دید واضح‌تر، جدول زیر تفاوت‌ها را در قالب مشخصات فنی آورده است:
تفاوت سیگنال ژنراتور و فانکشن ژنراتور
| ویژگی |
فانکشن ژنراتور |
سیگنال ژنراتور |
| نوع سیگنال خروجی |
موج‌های پایه: سینوسی، مربعی، مثلثی، دندان‌اره‌ای |
موج‌های پیچیده، مدوله‌شده، یا دلخواه (AM, FM, PM, Pulse, IQ) |
| محدوده فرکانس |
چند میلی‌هرتز تا حدود 20 یا 30 مگاهرتز |
از چند کیلوهرتز تا چند گیگاهرتز (حتی بالاتر) |
| پایداری فرکانس |
متوسط – بسته به کیفیت نوسان‌ساز داخلی |
بسیار بالا – با مرجع کریستالی یا GPS |
| دامنه خروجی |
معمولاً تا ±10 ولت قابل تنظیم |
در محدوده میلی‌ولت تا چند ولت با تطبیق امپدانس 50Ω |
| قابلیت مدولاسیون |
معمولاً محدود یا فاقد مدولاسیون |
دارای انواع مدولاسیون: AM، FM، PM، Pulse، Sweep |
| کاربرد اصلی |
آزمایش مدارهای آنالوگ، فیلترها، تقویت‌کننده‌ها |
تست سیستم‌های RF، مخابرات، گیرنده‌ها و فرستنده‌ها |
| دقت و پایداری خروجی |
کمتر از سیگنال ژنراتور |
بسیار دقیق و قابل تکرار |
| قیمت و پیچیدگی |
پایین‌تر و ساده‌تر |
گران‌تر و پیچیده‌تر |
ساختار داخلی فانکشن ژنراتور
در فانکشن ژنراتورهای آنالوگ قدیمی، تولید موج معمولاً از طریق یک مدار نوسان‌ساز خطی انجام می‌شود.این مدار ابتدا یک موج مثلثی تولید می‌کند. سپس از مدارهای مقایسه‌گر و شکل‌دهنده برای تبدیل آن به موج‌های مختلف استفاده می‌شود.
در فانکشن ژنراتورهای مدرن (Digital Function Generator)، روش DDS یا "سنتز دیجیتال مستقیم" استفاده می‌شود.در این روش، یک سیگنال دیجیتال در حافظه تولید و توسط مبدل DAC به شکل موج آنالوگ تبدیل می‌شود.
مزیت این روش در دقت بالا، سرعت تغییر فرکانس، و پایداری طولانی‌مدت است.
ساختار داخلی سیگنال ژنراتور
سیگنال ژنراتورهای RF یا مایکروویو ساختار پیچیده‌تری دارند.درون آن‌ها معمولاً چند بخش اصلی وجود دارد: منبع فرکانس مرجع، سینتی‌سایزر فرکانس، مدولاتور، و بخش خروجی کنترل دامنه.
منبع مرجع ممکن است از نوع OCXO (Oven Controlled Crystal Oscillator) یا Rubidium Oscillator باشد تا فرکانس دقیق و پایدار تولید کند.خروجی سپس از طریق سینتی‌سایزرهای PLL یا DDS به فرکانس مورد نظر تبدیل می‌شود.
در نهایت، مدولاتورها (AM، FM، IQ، Pulse و...) شکل نهایی سیگنال را تعیین می‌کنند.
کاربردهای واقعی هرکدام
برای درک بهتر تفاوت سیگنال ژنراتور و فانکشن ژنراتور، باید کاربرد عملی آن‌ها را ببینیم:
فانکشن ژنراتور بیشتر در آزمایشگاه‌های آموزشی و تعمیرگاه‌ها دیده می‌شود.مثلاً برای بررسی پاسخ زمانی یک آپ‌امپ، تست ترانزیستورها، یا مشاهده شکل موج در اسیلوسکوپ.
سرعت بالا، دامنه قابل تنظیم و رابط ساده از ویژگی‌های محبوب آن است.
سیگنال ژنراتور بیشتر در محیط‌های تحقیقاتی، کارخانه‌های تولید دستگاه‌های مخابراتی و تست RF کاربرد دارد.به‌عنوان مثال برای تنظیم گیرنده بی‌سیم، تست آنتن، اندازه‌گیری حساسیت فرستنده یا بررسی اعوجاج فاز در لینک‌های مایکروویو.
مقایسه از نظر دقت و نویز
یکی از مهم‌ترین تفاوت‌ها، نویز و اعوجاج هارمونیکی (Total harmonic distortion) است.در فانکشن ژنراتور، سیگنال خروجی ممکن است دارای کمی THD باشد؛ چون مدار شکل‌دهنده معمولاً ایده‌آل نیست.
اما در سیگنال ژنراتورهای دقیق، از فیلترهای بسیار پیشرفته استفاده می‌شود تا سیگنال خروجی نویز پایین و TDH کمتر از −60 dBc داشته باشد.
این موضوع در تست مدارهای حساس RF بسیار حیاتی است.
مدولاسیون در سیگنال ژنراتور
در حالی که فانکشن ژنراتورها عموماً موج‌های ساده تولید می‌کنند، سیگنال ژنراتورها می‌توانند سیگنال‌های مدوله‌شده نیز تولید کنند.
این شامل:
- AM (Amplitude Modulation)
- FM (Frequency Modulation)
- PM (Phase Modulation)
- Pulse Modulation
- IQ Modulation برای تولید سیگنال‌های دیجیتال مدرن مثل QPSK و QAM
به همین دلیل سیگنال ژنراتور در تست تجهیزات مخابراتی ضروری است، چون می‌تواند دقیقاً همان سیگنال مورد استفاده در شبکه را شبیه‌سازی کند.
توسعه فانکشن ژنراتور به AWG
با پیشرفت فناوری دیجیتال، نوع جدیدی از فانکشن ژنراتورها معرفی شده‌اند به نام Arbitrary Waveform Generator (AWG) یا Arbitrary Function Generator (AFG).این دستگاه‌ها ترکیبی از توانایی‌های فانکشن ژنراتور و سیگنال ژنراتور هستند.
AWG به کاربر اجازه می‌دهد هر نوع شکل موج دلخواه را طراحی کرده و به دستگاه بدهد تا در خروجی تولید شود.به‌عنوان مثال، اگر بخواهی پالس‌هایی با لبه‌های خاص، یا نویز سفارشی بسازی، AWG این کار را انجام می‌دهد.
فرکانس کاری این دستگاه‌ها از چند مگاهرتز تا صدها مگاهرتز می‌رسد، و برای بسیاری از کاربردهای تحقیقاتی گزینه‌ای ایده‌آل هستند.
مثال کاربردی از تفاوت سیگنال ژنراتور و فانکشن ژنراتور
فرض کنید قصد داری یک گیرنده FM را تست کنی.برای این کار نیاز به سیگنالی داری که دارای مدولاسیون فرکانسی باشد و در باند VHF (مثلاً 100 MHz).
در این حالت، فانکشن ژنراتور عملاً کارایی ندارد چون نمی‌تواند چنین فرکانسی را با پایداری و مدولاسیون مناسب تولید کند.در مقابل، یک سیگنال ژنراتور RF می‌تواند دقیقاً همین سیگنال را با تنظیم‌های دقیق دامنه و مدولاسیون ارائه دهد.
اما اگر بخواهی مدار محافظ یا ورودی تقویت‌کننده را تست کنی، و فقط به یک موج سینوسی یا مربعی نیاز داری، فانکشن ژنراتور انتخاب ساده‌تر و ارزان‌تری است.
محدوده قیمت و انتخاب دستگاه مناسب
از نظر قیمت نیز تفاوت زیادی وجود دارد.
یک فانکشن ژنراتور رومیزی ساده از برندهایی مثل Siglent یا UNI-T را می‌توان با چند میلیون تومان تهیه کرد.
اما یک سیگنال ژنراتور RF از برندهایی مثل Keysight یا Rohde & Schwarz ممکن است ده‌ها برابر گران‌تر باشد.
بنابراین انتخاب دستگاه بستگی مستقیم به نوع کاربرد دارد:
اگر در حوزه آموزش، تعمیرات یا طراحی مدارهای آنالوگ کار می‌کنی، فانکشن ژنراتور کفایت می‌کند.اما اگر در زمینه مخابرات، RF، یا اندازه‌گیری دقیق فعالیت داری، سیگنال ژنراتور ابزار ضروری است.
آینده تولید سیگنال در مهندسی
با پیشرفت فناوری‌های دیجیتال، مرز بین این دو دستگاه روزبه‌روز کمتر می‌شود.دستگاه‌های مدرن امروزی ترکیبی از فانکشن ژنراتور و سیگنال ژنراتور هستند و با نرم‌افزار قابل کنترل‌اند.
به کمک USB، LAN یا حتی Wi-Fi می‌توان از طریق کامپیوتر شکل موج دلخواه را طراحی کرد و به دستگاه ارسال نمود.به‌ویژه مدل‌هایی که بر پایه FPGA طراحی شده‌اند، هم سرعت بالایی دارند و هم دقت سیگنال ژنراتورهای حرفه‌ای را فراهم می‌کنند.
جمع‌بندی نهایی
در نهایت می‌توان گفت تفاوت سیگنال ژنراتور و فانکشن ژنراتور فقط در ظاهر یا نام نیست، بلکه در فلسفه طراحی آن‌هاست.فانکشن ژنراتور برای تولید موج‌های پایه در فرکانس‌های پایین‌تر و برای آزمایش‌های عمومی ساخته شده،
در حالی‌که سیگنال ژنراتور برای تولید سیگنال‌های دقیق، پایدار و اغلب مدوله‌شده در محدوده‌های فرکانسی بالا به‌کار می‌رود.
هر دو ابزار جایگاه خود را در آزمایشگاه دارند:
یکی برای درک رفتار مدارها، دیگری برای تست عملکرد سیستم‌ها.انتخاب بین این دو بستگی دارد به اینکه در حال ساخت چه چیزی هستی و چه دقتی از منبع سیگنالت می‌خواهی.
