معرفی میگر دیجیتال ویکتور +VICTOR VC-60D
میگر (Megger) یک نوع ابزار اندازهگیری برق است که برای اندازهگیری مقاومت بالای مدارهای الکتریکی و الکترونیکی مورد استفاده قرار میگیرد. برای این کار، این ابزار از یک منبع جریان DC بسیار قوی با بالاترین حدود 1 گیگااهم و بردار DC استفاده میکند. به عبارت دیگر، میگر جریان بسیار بالایی به مدار اعمال میکند تا بتواند مقاومت بالای آن را اندازهگیری کند. این ابزار اغلب در برقکاری و الکترونیک کاربرد دارد و معمولاً برای تست کابلها، ترانسها، موتورها، ترمینالها و تجهیزات برقی دیگر استفاده میشود.
- دارای قابلیت سنجش مقاومت عایق تا 20.000 مگا اهم
- مجهز به خاموش شدن خودکار

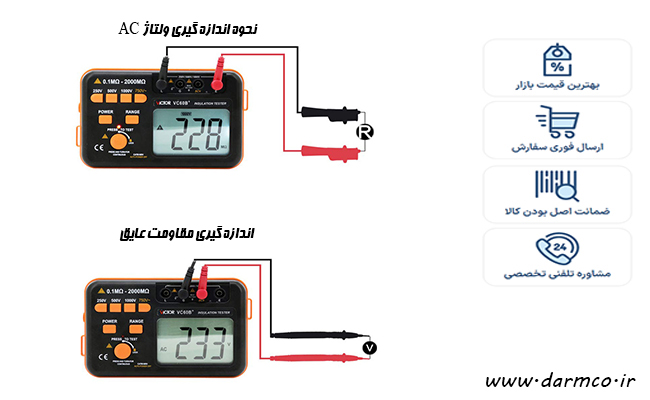

- امکان اندازه گیری ولتاژ AC تا 750V
- دارای استاندارد CE
| عملکرد اصلی |
بازه |
VC60B |
VC60D |
VC60E |
| ولتاژ اندازهگیری |
1000V / 2500V |
|
±10% |
|
| 2500V / 5000V |
|
|
±10% |
| 250V / 500V / 1000V |
±10% |
|
|
| جریان اتصال کوتاه |
250V (R=250kΩ) → 1mA |
±10% |
|
|
| 500V (R=500kΩ) → 1mA |
±10% |
|
|
| 1000V (R=1MΩ) → 1mA |
±10% |
|
|
| مقاومت میانی |
< 4mA |
|
✓ |
✓ |
| < 1.8mA |
✓ |
|
|
| تست ولتاژ 1000V |
200MΩ : 6.0~199.9MΩ |
|
±(5%±5bit) |
|
| 2GΩ : 0.06~1.999GΩ |
|
±(5%±5bit) |
|
| 20GΩ : 0.6~19.99GΩ |
|
±(5%±5bit) |
|
| تست ولتاژ 2500V |
200MΩ : 5.0~199.9MΩ |
|
±(5%±5bit) |
±(5%±5bit) |
| 2GΩ : 0.05~1.999GΩ |
|
±(5%±5bit) |
±(5%±5bit) |
| 20GΩ : 0.5~19.99GΩ |
|
±(5%±5bit) |
±(5%±5bit) |
| محدوده مقاومت عایقی |
250V : 0.1MΩ~20MΩ |
±(4% خوانده شده ±2 بیت) |
| 500V : 0.1MΩ~50MΩ |
±(4% خوانده شده ±2 بیت) |
| 1000V : 0.1MΩ~100MΩ |
±(4% خوانده شده ±2 بیت) |
| 250V : 20MΩ~500MΩ |
±(1% خوانده شده ±6 بیت) |
| 500V : 50MΩ~1000MΩ |
±(1% خوانده شده ±6 بیت) |
| 1000V : 100MΩ~2000MΩ |
±(1% خوانده شده ±6 بیت) |
| اندازهگیری ولتاژ |
AC 750V |
|
±(1%±6bit) |
±(1%±6bit) |
